Taglio della lamiera sottile di foglio sottile alla linea macchina di lunghezza con il regolatore di bordo
Il taglio di strato della bobina del metallo alla linea di lunghezza è uno dei nostri prodotti principali della macchina, noi fabbrica la lamina di metallo tagliata alla linea macchine di lunghezza per 15years, ha taglio fornito alla linea di lunghezza in Malesia, KSA, nei UAE, in Nigeria, in Algeria, U.S.A., in Russia, in Etiopia, nell'Egitto, ecc, circa 30 paesi,
Gli strati della bobina possono essere lamiere di acciaio laminate a caldo, laminate a freddo, galvanizzate, lo strato di acciaio inossidabile, strati di alluminio, il taglio di lamiera sottile alla linea di lunghezza ha il livellamento fine e taglio veloce. Planarità +/-1mm dello strato per metro quadro, fermata veloce che taglia 2m x 28pcs/min.
Il funzionamento continuo del livellatore, di servo alimentazione di lunghezza e del taglio pneumatico veloce assicurare il funzionamento di alta precisione e di alta velocità, impilante la velocità continua i formati venenti ed impila ogni strato velocemente uno per uno, per una bobina 2mm x 1250 di x 15T, prende 20minutes per tagliare, circa la bobina 40minutes uno.
Disposizione
Due insiemi arrotolano la preparazione della sella, singolo uncoiler del mandrino con tensione posteriore, stampa e sbucciatore della testa della bobina, 4 alto livellatore, ciclo del pozzo, guida centrale, servo riparazione di lunghezza con la contaminazione, taglio veloce, tavola della cinghia della consegna, uno o due insieme impilatore, automobili dell'uscita o tavole del rotolo.
Composizione
- Sella della bobina, bobine del deposito uno o due per il appoggio, carico 20T
- Automobile di carico della bobina. bobina del carico sul mandrino del uncoiler, sul sollevamento del up-down e sulla camminata FWD-bwd.
- Singolo uncoiler del mandrino: il mandrino idraulico di espansione per Ф508mm standard, motore posteriore di tensione è installato per svolgersi stabile ed il livellamento, centralizzando la base del uncoiler per assicurare il centro di bobina sul ceterline.
- Un livellatore di 2+15 rulli: 4Hi, 4 rulli di sostegno di file, CC 75KW.
- alimentazione di lunghezza 7Servo: Misurazione servo di lunghezza (2+5+2 rulli guidati dal servomotore e dal regolatore)
- Taglio veloce pneumatico di arresto: taglio da giù da aumentare, forma di v più bassa dell'albero a gomito della lama.
- Nastro trasportatore: trasporti gli strati finiti all'impilatore
- Impilatore: impilamento del carico 5T.
- Automobile degli strati: consegni gli strati fuori, quindi imballando. possono essere due automobili, una che lavorano e l'altra che aspetta.
Parametri:
| Taglio leggero ad alta velocità del calibro alla lunghezza |
Parametri |
| Spessore d'acciaio dello strato della bobina (millimetri) |
0.2-1.5mm, 0.25-2.0mm, 0,3 -3.0mm, 0.4-4.0mm |
| Larghezza d'acciaio dello strato della bobina (millimetri) |
600mm, 1000mm, 1250mm, 1600mm |
| Carico svolgentesi (la TA) |
10T, 15T, 20T |
| linea velocità (mpm) |
80m/min |
| Tagliando accuratezza (millimetri) |
±0.50mm /2m di lunghezza
|
| Livellamento della precisione |
≤±1.0mm/m2 |
| Taglio delle sbavature |
≤3% di spessore |
| Impilamento della precisione |
≤1.0mm di larghezza, ≤1.5mm di lunghezza, |
| Potere totale (chilowatt) |
100KW ~ 130KW ~ 150KW |
| Area territoriale (L x W) |
25m x 10m |
Fabbricazione precisa:
| Parte |
Materiale, elaborando, marca |
| asse, asse, rullo |
42CrMo, HB250-275 |
| Pagina, basi |
Q235-A, Q345 (16Mn) piatti d'acciaio che saldano, trattamento di tempera |
| Corpo del cambio |
Q345 piatti che saldano, trattamento termico, brillamento di sabbia, pittura dell'iniettore |
| Ingranaggi: |
l'acciaio da forgiare 40Cr, HB240-255, denti affronta indurito, denti ha frantumato |
| Segmenti di Uncoiler: |
Rivestimento dell'acciaio fuso 55#, del cromo e lucidatura di tempera e duri |
| Pompa idraulica |
Pompa a portata variabile di pistion di Yuken |
| SpA |
Siemens S200 |
| Cuscinetto |
HRB, ZWZ, SKF |
| Parti pneumatiche |
Airtac, SMC |

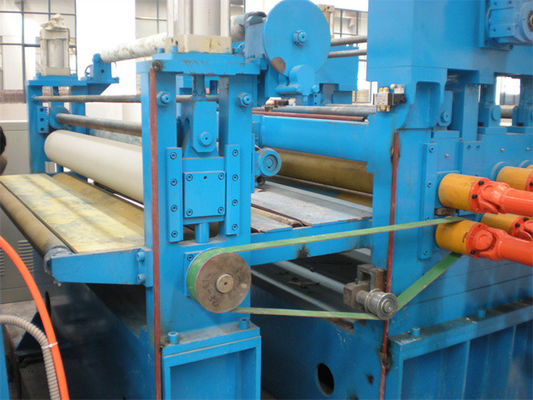

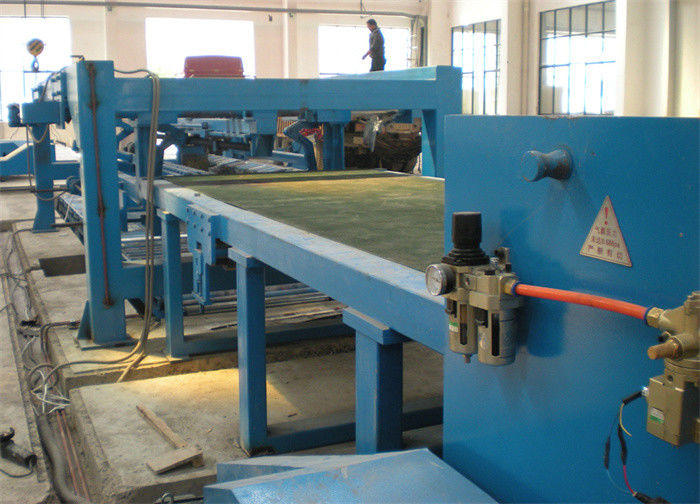

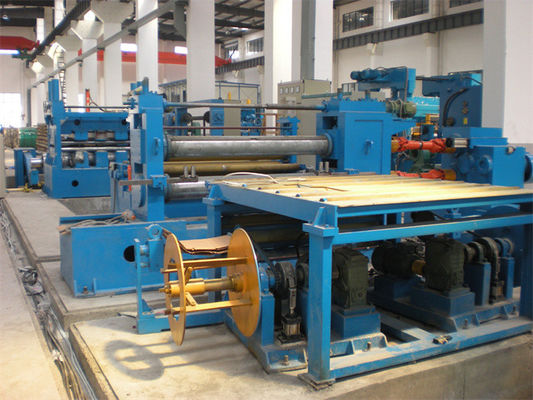

Foto:
