La taglierina Recoiler della lamiera sottile lavora per precisione che fende la linea

La taglierina Recoiler della lamiera sottile lavora per precisione che fende la linea

La linea di taglio d'acciaio di precisione include la macchina del uncoiler, macchina della taglierina, tenditore e macchina del recoiler, ecc…

• Macchina di Uncoiler: carico d'acciaio della bobina dell'orso e svolgere striscia d'acciaio per fendere.
• Macchina della taglierina: i doppi supporti conici di uso dei coltelli circolari per fendere longitudinalmente la striscia d'acciaio, il motore e l'azionamento del cambio i due supporti conici dai giunti universali, comprimono del supporto conico superiore è regolato dal motore e ingranaggio a vite & barretta. La precisione della taglierina è molto importante, i due supporti conici deve essere parallela, i coltelli ed i distanziatori devono essere buona precisione

Gli strumenti della taglierina includono i coltelli circolari, i distanziatori d'acciaio fra i coltelli ed i cuscini per guidare le strisce fendute diritto che vanno dalla taglierina.

I coltelli che circolari i materiali differiscono a materiale della striscia di metallo per fendere, distanziatori d'acciaio sono fatti di CK45 negli spessori differenti, i cuscini possono essere barre di legno diritte o anelli di gomma. per dare taglio di alta precisione:  incurvi +/-0.10mm/m, il bordo sbava:  ≤0.3mm, rettitudine: ≤0.8mm/m, larghezze fendute ±0.1mm.

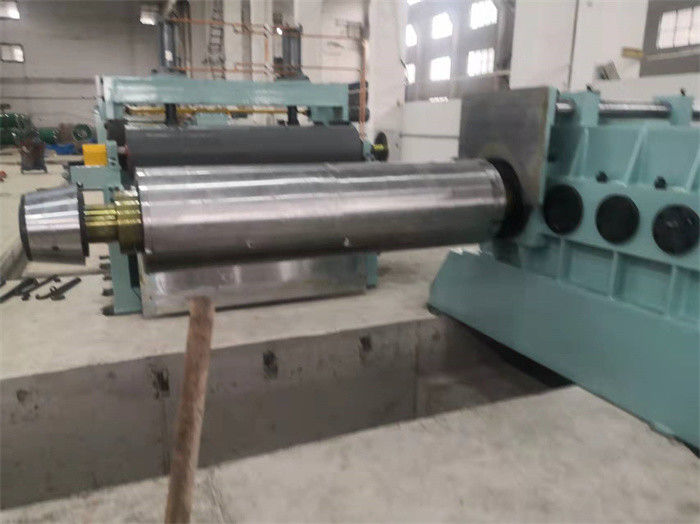

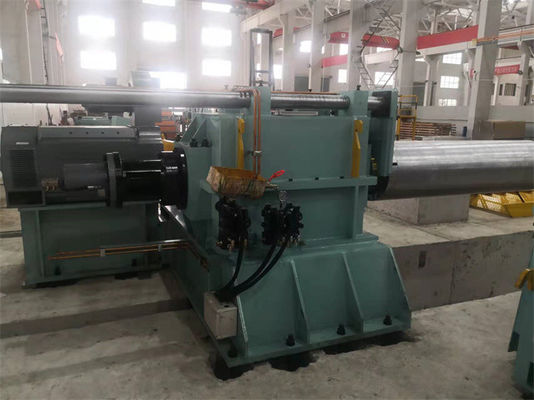

• Macchina di Recoiler: riavvolga le strisce della fessura sul mandrino del recoiler, include il separatore della stampa, il mandrino di espansione, il motore di azionamento ed il cambio della trasmissione, il braccio di sostegno, spingitoio.

Per la bobina del foglio sottile, il mandrino di ritrazione è senza cuciture, proteggere le strisce d'acciaio dentro gli strati.

Le strisce d'acciaio riavvolte sono ordinate in strati e bordi, il telescopio all'interno di 0.5mm

La macchina di taglio del foglio sottile è alta precisione 120m/min di taglio ad alta velocità, 150m/min, 200m/min, ogni mezz'ora può fendere una bobina, più

l'efficace meccanismo è sistemato per accorciare il tempo di riposo, il periodo di caricamento, trattante e scaricare è circa 10minutes, ciascuno 8 ore può fendere 10coils (10coils x 15T = 150T), gli spostamenti 300T di ogni giorno due.

Caratteri:

1. Bobina che immagazzina sella: la bobina messa pronta sulla sella, l'automobile di bobina (carrello) può rientrare nella bobina e sollevarla su, che riduce l'orario di lavoro della gru a ponte ed evita la bobina d'acciaio che è danneggiata se la gru direttamente mettesse la bobina sull'automobile di bobina.
2. Automobile di carico della bobina: qualsiasi tipo tipo dell'automobile del pavimento o del pozzo di bobina, assicura che il caricamento efficiente della bobina su svolga il mandrino.
3. uncoiler singolo del mandrino: mandrino idraulico di espansione adeguato per 508mm e latta installare i segmenti supplementari o manicotto in gomma alle più grandi bobine di identificazione del uncoiler. Il carico sul mandrino varia con differenti bobine del metallo di dimensioni.
4. braccio capo della stampa della trazione della bobina, sbucciatore che spala piatto: cooperi a vicenda per aprire il coill per dirigersi ed inviare nell'alimentatore di pizzico.
5. Alimentatore di pizzico ed attrezzatura preleveling: nell'infilatura invii la testa della bobina in avanti alla taglierina, nel modo automatico, sincrono con la taglierina che invia continuamente la striscia nel ciclo dell'accumulatore.
6. ciclo dell'accumulatore 1# primo in terra: il piatto di sbattimento idraulico come ponte per lasciare il foglio sottile passare durante l'infilatura della fase, nel modo automatico, accumula il viaggio d'acciaio nel pozzo del ciclo per sincronizzare la velocità d'alimentazione e di taglio di pizzico, con le cellule fotoelettriche sulle pareti del pozzo a risposte.
7. Rulli di pressione e guida laterale: guidi ad orizzontalmente e verticalmente la striscia d'acciaio sul centro della macchina di taglio. Regoli manualmente la guida laterale alla larghezza d'acciaio della striscia.
8. Macchina principale, macchina di taglio: comprenda un paio delle assi parallele del coltello, di un supporto mobile della taglierina, di un supporto fisso della taglierina, della vite giù il meccanismo, dell'azionamento e della trasmissione controllati dal driver CA/di CC.
9. Bobinatrice del residuo del bordo: finisca il residuo del bordo, avvolgente la tensione è fornito dal motore cicloidale tramite la ruota di frizione.
10.  pozzo del ciclo dell'accumulatore 2#: la stessa struttura con il pozzo dell'accumulatore 1#, garantire la velocità sincrona di taglio e di retrocedere, le strisce fendute impiglia mai non mai nel ciclo.
11. Misuratore di velocità e di tensione: la lana idraulica ha ritenuto il tipo o il tipo misura del rullo di tensione di retrocedere, codificante la linea la velocità della misura prima del retrocedere.
12. Rullo e preseparatore del deflettore: prima di retrocedere, strisce d'acciaio separate nella direzione delle strisce della guida e di ordine per retrocedere la pinza del mandrino.
13. Separazione overarm e recoiler: mandrino senza cuciture o aperto di segmenti, assicurarsi buon retrocedere, gobba d'avvolgimento ≤0.5mm, differenza ±0.10mm del bordo.
14. Sistema di controllo elettrico: SpA di Siemens per controllare la linea di taglio che lavora a 200m/min.ü ad alta velocità

Parametri:

Disposizione:
