laminatoio continuo dello strato di alluminio di 1xxx 3xxx 8xxx 720×1450mm

Laminatoio di alluminio della colata di Contiuous dello strato Φ720×1450mm

• Dallo sbocco di tenuta di alluminio fuso della fornace, il livello liquido di alluminio di controllo automatico, raffinare il liquido ulteriore in scatola di degassamento, il filtro, bocca della scatola della parte anteriore, ha fuso i rulli di rotolamento della rotazione opposta e dentro il raffreddamento nella circolazione, il liquido di alluminio cristallizza all'interno di determinata deformazione per trasformarsi in in strato di alluminio di spessore di 6-8mm dal liquido fuso della lega di alluminio o dell'alluminio. Poi tagli la testa dello strato e riavvolga per essere bobina di alluminio.
• La linea assiale del laminatoio fuso è 15° inclinato alla linea verticale, questa è buona per la conquista la segregazione del metallo e della tensione superficiale del film di ossido del metallo.
• Il livello liquido stabile fra la fornace di fusione ed il mulino della colata è molto importante. Un regolatore di flusso al porto della fornace può regolare e tenere il flusso costante. Il liquido della lega di alluminio deve essere continuo e pulito in stessa composizione chimica, il dispositivo di degassamento raffinare il liquido e poi liquido sfocia nella scatola anteriore di mulino fuso dopo la filtrazione. L'alimentatore di titanio del cavo invia il cavo massimo di AlTiB di due pc per lavare e il sistema alla velocità costante prestabilita per raffinare i grani cristallizzati.

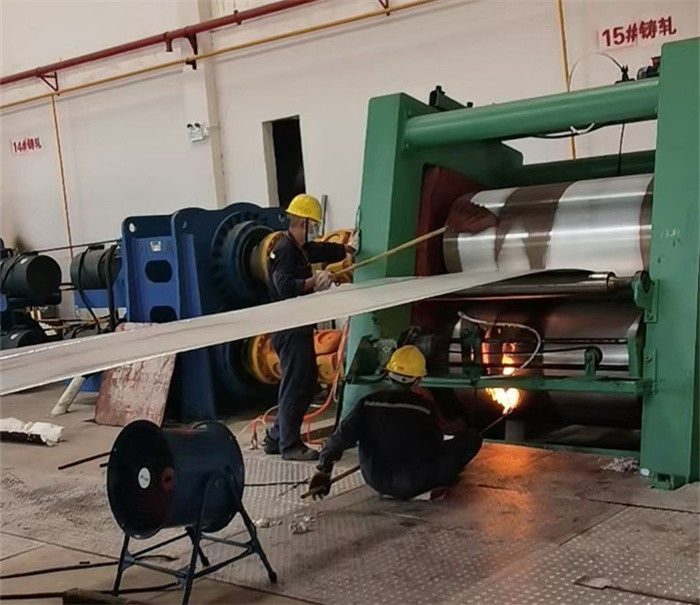

• Il grado propenso 15° di mulino fuso e controllo di livello liquido preciso della scatola anteriore assicurare al rifornimento anteriore della scatola liquido di alluminio alla bocca fondente sotto pressione molto precisa. Dalla bocca fondente il materiale di riempimento liquido di alluminio nei rulli di ghisa di raffreddamento dentro, la diffusione liquida di traverso nella direzione sulla superficie del rullo. A questo mese, i soggiorni liquidi alla lacuna del rotolo leggermente prima della linea centrale del rullo e si raffreddano rapidamente e solidificare nei limiti di periodo ridotto, la cristallizzazione fondente è finita e poi a laminazione a caldo fa lo strato. L'energia termica in liquido rapidamente è portata via dai rulli.
• Il calore è trasferito tramite i rulli di ghisa di cui la conducibilità termica della manica è molto buona. Oltre al carico di rotolamento, le maniche del rullo sopportano l'impatto del carico termico nel ciclo della temperatura calda e della temperatura fredda bassa. La temperatura della struttura, del materiale e dell'acqua di raffreddamento della manica del rullo è fattori critici del rotolamento fuso.
• Ogni bocca fondente può essere precisamente regolato in orizzontale e la direzione verticale, assicura il rotolamento della colata di buona qualità.
• Ogni rullo è guidato dal motore di CC e dal riduttore dell'ingranaggio planetario, controllati dal sistema di controllo della tutto cifra.
• Il sistema spruzzante con fiamme fa il sequestro del carbonio per separare e lubrificare il liquido di alluminio dall'attaccare ai rulli.
• Dopo lo strato fuso che lascia i rulli, tramite il rullo di guida, i rulli di alimentazione di pizzico, il taglio idraulico, il rullo del deflettore, recoiler finiscono lo strato di alluminio da basso determinato dal motore di CC.
• Il recoiler fornisce la tensione d'avvolgimento. Quando una bobina di bobina è finita, il taglio della pista ha tagliato lo strato venente con i rulli di alimentazione di pizzico tiene la tensione dello strato, dopo che il recoiler inizia la nuova bobina di bobina, i rulli di pressione si apre.
• La bobina che scaricano l'automobile e lo spingitoio idraulico scaricano la bobina da recoiler.

Parametri

Configurazione:

1. Il laminatoio fuso è inclinato, può ondeggiare ai rulli verticali ed idraulici del cambiamento.
2. Azionamento: I motori a corrente alternata guidano indipendente il rullo superiore ed il rullo più basso, con la funzione della compensazione della velocità
3. Lacuna del rullo che preregola: la regolazione approssimativa sta regolando lo spessore del cuscino e la chiave a cricchetto manuale attraverso i cunei doppi per prestabilire la lacuna del rullo, regolazione fine sta registrando la pressione del cilindro idraulico per ottenere la pressatura su.
4. Lubrificazione di superficie del rullo: avanti e indietro spruzzare con fiamme mobile.
5. Retrocedere: modi di controllo di tensione costante o di tensione di pendenza.
6. Pre sollecitare controllo: controllo di ciclo chiuso di pressione.
7. Rulli di pressione: controllo accurato di velocità lineare del rullo più basso da tenere sincrono con velocità della macchina di colata.
8. Il sistema di controllo elettrico ha le funzioni del controllo di sovraccarico, sopra la velocità, il rotore bloccato, ecc.
9. Circuito idraulico: due pompe idrauliche, un pezzo di ricambio del lavoro uno, la pompa di riserva funzioneranno immediatamente quando la pompa del lavoro ripartire.
10. Piattaforma fondente della bocca: la parte dove il liquido di alluminio ad alta temperatura del contatto è il calore che resiste al ghisa. Manualmente benissimo regolando. La progettazione, la fabbricazione e l'installazione dovrebbero assicurare la sicurezza e l'affidabilità dell'attrezzatura, non indurrà il danno a guidare la trasmissione, il segnale, i cavi quando scatola anteriore ed il liquido di alluminio fondente della perdita della bocca.
11. L'altezza del livello liquido della scatola scorrente della bocca è controllata dal commutatore di prossimità ed il livello di liquido automaticamente controllato e anteriore della scatola è controllato automaticamente. Precisione di controllo ±1mm.
12. La regolazione del touch screen è sul pannello di operatore principale per fissare e mostrare i parametri e controllare lo stato di lavoro della macchina.
13. Gli oleodotti idraulici sono integrati dalle valvole modulari e dai blocchi integrati.
