Macchina fredda d'inversione automatica del mulino di alta precisione per le strisce di metallo

Macchina automatica del laminatoio a freddo del reversibile di alta precisione per le strisce di metallo

Il laminatoio a freddo reversibile automatico è differente dal laminatoio continuo in tandem, la striscia di metallo in avanti o invertire il laminatoio passato per ridurre lo spessore della striscia dal numero dei passaggi di rotolamento, avanti e indietro i passaggi possono essere fino a 5 o 6 fino allo spessore del metallo raggiungono fino al calibro finito.

Il laminatoio a freddo reversibile è adatto

• 1) rotolamento sottile della striscia di metallo di alta precisione
• 2) La produzione annuale del prodotto metallico Cold-rolled altamente non è richiesta.

Caratteristiche del laminatoio reversibile:

1. I materiali di striscia della bobina del metallo possono essere il acciaio al carbonio, acciaio inossidabile, rame, bronzo, alluminio, nichel, lega di titanio, dell'argento, ecc.
2. Il laminatoio reversibile può essere 2 alti, 4 alti, 6 livelli, 8 alti, 12 livelli, 18hi, 20 alti
3. Laminare a freddo reversibile richiede avanti e indietro arrivar a fiumie stabile, uniforme e lo stato preciso, il precison fabbricante del laminatoio deve essere buono.
4. Lo spessore che riduce il controllo del mulino reversibile può essere vite del meccanico giù o vite idraulica di AGC giù, richiesto dall'applicazione, dalla velocità e dalla precisione di metallo laminato a freddo
5. Due bobinatrici si siedono ogni lato del laminatoio reversibile mentre riducono lo spessore della striscia della bobina del metallo, per fornire la striscia di metallo d'avvolgimento del vento e di tensione su.
6. Il motore di azionamento del mulino reversibile gira il FWD o il giro, controllato automaticamente dal regolatore del motore e dallo SpA

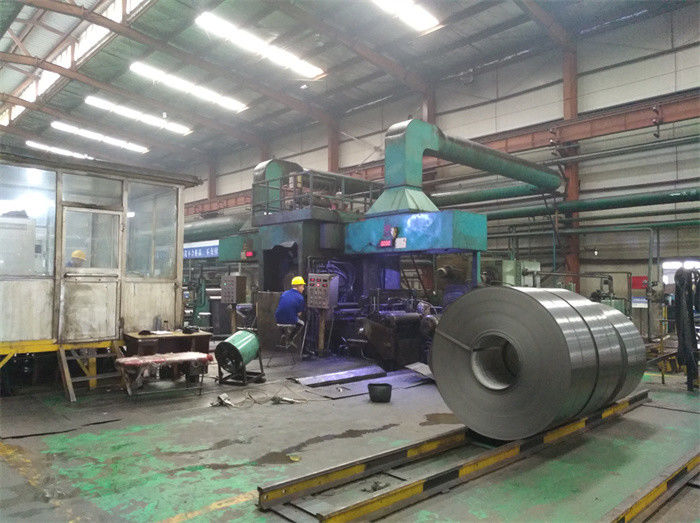

700 un laminatoio a freddo reversibile di quattro rulli (4 alti).

Processo del lavoro:

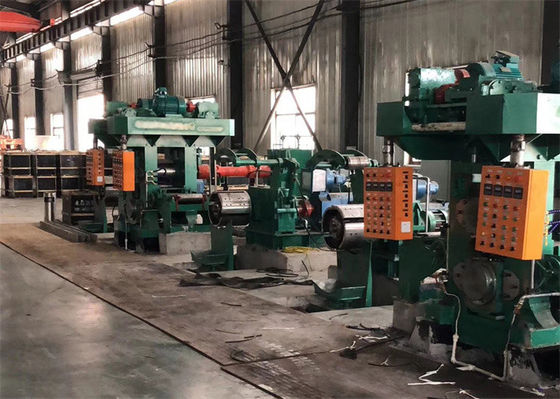

10T Uncoiler, alimentatore di pizzico e un raddrizzatore di 5 rulli, primo Recoiler, 4 ciao mulini reversibili, secondo Recoiler.


Configurazione:

Configurazione

 1. I motori di CC sono controllati dal driver digitale di CC di serie 6RA80, l'intera linea è controllato dallo SpA di Siemens.

2. La vite meccanica comprime del laminatoio

3. La regolazione di deviazione di comprime

4. Protezione di sicurezza quale protezione di sovraccarico, arresto di emergenza nel sistema di controllo elettrico.

 5. regolazione d'avvolgimento automatica di tensione e controllo di tensione costante automatico.

6. Rulli del lavoro dell'azionamento, giunti universali come accoppiamento

7. La lubrificazione a grasso a secco per sopportare i sedili dei rulli, comprime e giunti universali

8. Il controllo automatico dello SpA per l'intero processo come collega degli allarmi dell'errore e di laminatura.

9. Il laminatoio ha funzioni: preregolamento dei parametri di laminatura, dell'ispezione, dell'esposizione e dell'allarme dei parametri di elaborazione e dei parametri critici della macchina.

  i recoilers 10.Two ed il mulino 4hi realizzano il rotolamento reversibile
