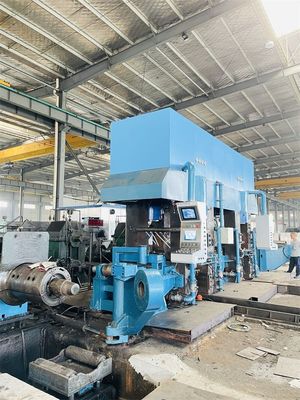

4 alte due teste che invertono la macchina reversibile del laminatoio a freddo del tandem freddo del mulino

Macchina reversibile in tandem del laminatoio a freddo di 4 teste di livello due

• Il laminatoio a freddo reversibile presenta i vantaggi dell'investimento più basso, di meno spazio, di spessori variabili e degli svantaggi di meno spessore che riduce il grado, meno produzione della scala, percentuale più bassa di produttività, rispetto al laminatoio a freddo in tandem.

• Il laminatoio a freddo in tandem ha il carattere del rotolamento continuo, una direzione dallo svolgersi all'avvolgimento e lavorando senza fermata, il cliente può ottenere la grande produzione della scala e il più alta produttività.
• Quando le strisce d'acciaio sono lungamente e molto, la riduzione di spessore è 2 - 4 passaggi, il mulino freddo reversibile ha bisogno della striscia d'acciaio avanti e indietro per 2 o 3 volte, mentre un mulino in tandem di 2 teste non è capace ma un mulino freddo di 4 teste non è preso completamente utilizzato, un laminatoio a freddo reversibile in tandem di due teste è una migliore soluzione.
• L'investimento è soltanto una testa del mulino freddo supplementare, la prestazione sarà passaggi in tandem di rotolamento di due teste 3 o 4, un rotolamento inverso, le opzioni flessibili, il più alta produzione, meno consumo di energia, meno occupazione della terra.
• Il sistema di controllo elettrico è alta precisione alta tecnologia, non solo comprende il sistema laminante a freddo in tandem tradizionale, ma inoltre comprende la tecnologia laminante a freddo inversa.

• Le due teste che invertono la linea del mulino richiedono la progettazione del meccanico di alta precisione e la produzione, rappresenta il livello fabbricante di precisione di pianta fredda del mulino.

Configurazione

1. L'idraulico di AGC è controllato dal computer a due stadi. Non solo ha le funzioni della lacuna costante del rotolo, forza di rotolamento costante, spessore pre controllo/monitoraggio, ma inoltre ha tensione AGC.
2. Il laminatoio principale e la bobinatrice destra e sinistra sono guidati da un insieme completo di Siemens elettronicamente hanno controllato il motore a corrente continua. (struttura Misto-montata), alimentazione elettrica dell'SCR
3. Il laminatoio ha sistema di pressione idraulica, idraulico di pompaggio di regolamento, sistema laterale di regolamento di spinta, rotolo di piegamento positivo e negativo di rotolo intermedio, sistema di lubrificazione trattato e sistema di lubrificazione dell'attrezzatura
4. Le bobinatrici destre e sinistre adottano il tamburo solido di grande tensione, comando digitale di tensione
5. L'allarme di collegamento e dell'errore del processo di produzione dell'unità è controllato dal controllore logico programmabile (SpA) per realizzare l'automazione del processo di produzione.
6. Il laminatoio ha pressione idraulica completa. Ha in secondo luogo le funzioni di controllo di controllo di flusso completo del colpo, controllo di adeguamento di deviazione, controllo di precaricamento automatico, spessore AGC pre controllo, monitoraggio AGC di spessore, controllo della compensazione di AGC di tensione/velocità AGC, di accelerazione e della decelerazione, rotolare la compensazione dell'eccentricità e base di dati di laminatura, pannello dati e funzione d'inseguimento del prodotto e di controllo delle operazioni di qualità, registrazione automatica di rotolamento ad alta velocità di dati, generazione di reports automatica, allarme dell'errore e registrazione. Registrazione ed altre funzioni di gestione del processo.
7. Sistema di allarme di rilevazione, dell'esposizione e dell'errore dei parametri trattati e dei parametri chiave dell'attrezzatura
8. Il sistema di raffreddamento dell'emulsione ed il sistema di filtrazione di precisione sono usati per lubrificazione trattata.
9. I sistemi di protezione della sicurezza quali la protezione di sovraccarico, la protezione di rottura della striscia ed il parcheggio di emergenza sono installati in laminatoi.
10. Gli ingranaggi a freccia duri del fronte del dente (accuratezza del grado 5) sono utilizzati per le bobinatrici destre e sinistre e le macchine principali. SKF, FATICA, TIMKEN sono usati per i supporti dell'albero ad alta velocità e la fabbrica del cuscinetto di Harbin/Wafangdian/Luoyang è usata per i cuscinetti dell'albero lento.
11. L'unità adotta il controllo di computer a due stadi per realizzare il controllo dei processi di produzione dell'unità. L'unità ha il calcolo di programma, la distribuzione del passaggio, il regolamento ed ottimizzazione di parametro di rotolamento. Parametri trattati in tempo reale e rilevazione, esposizione ed allarme chiave
12. Adeguamento rapido della linea di rotolamento elevazione dal cuneo propenso e dal punto
13. Cambiamento del rotolo rapido di lavoro rotolare rotolo intermedio (circa 8 minuti)
14. L'unità adotta il velocimeter di laser importato per realizzare il secondo controllo di flusso e per migliorare il tasso di prodotto finito, mentre conserva il codificatore per misurare la velocità
15. La tensione dell'unità è misurata direttamente dal tensiometro importato, dal controllo a circuito chiuso e dal visualizzatore digitale
16. Le componenti principali del sistema ad alta pressione di AGC, del sistema di piegamento del rotolo e del sistema laterale del rotolo adottare i prodotti importati; le componenti del circuito idraulico a bassa pressione adottare i prodotti ben noti prodotti da tecnologia importata domestica.
17. Lo spessore dell'unità è misurato dallo spessimetro dei raggi x fatto in Cina, il codificatore è P+F dalla Germania ed il commutatore di prossimità è fatto dal MALATO dalla Germania.
18. Il rotolo del lavoro è posizionato radialmente dal supporto laterale del rotolo, che migliora la rigidità ed impedisce il piegamento del lato. L'asse è posizionato dalla porta di sostegno dell'estremità ed è controllato dal cilindro, che è conveniente per il cambiamento online del rotolo del passaggio del prodotto finito e soddisfa le richieste del rotolamento di acciaio inossidabile.
19. lubrificazione dell'Petrolio-aria per l'appoggio sopportare del cuscinetto a rulli

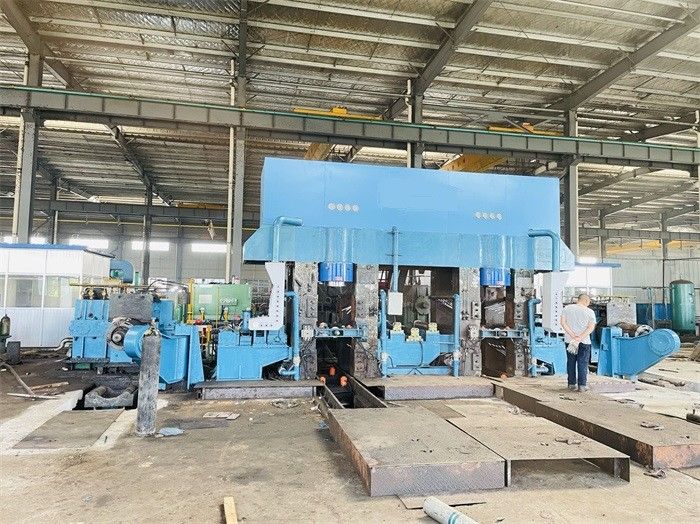

550 due teste AGC che invertono laminatoio a freddo.
