Sistema laminante a freddo 550 di automazione di processi del tandem della lamiera sottile

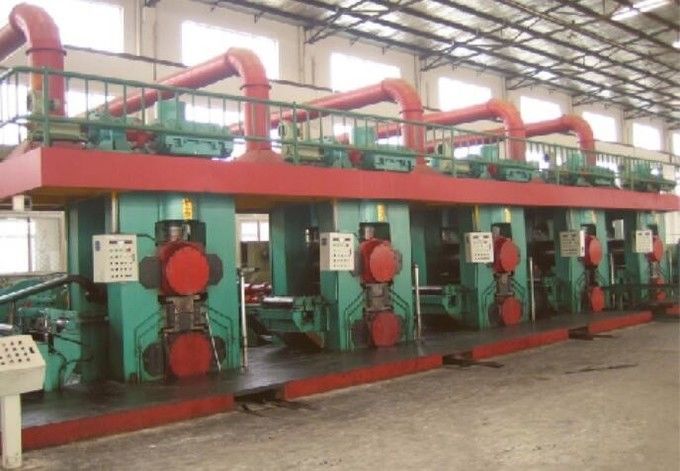

Linea in tandem del laminatoio a freddo di cinque supporti con due Recoilers (550)

Composizione

1. Uncoiler idraulico di espansione
2. Taglio idraulico, tavola di saldatura
3. Accumulatore a spirale orizzontale
4. entrata che elabora tavola (comprenda il rotolo di tensione)
5. 4hi mulini, 1#-2#-3#-4#-5#
6. Rulli di sostegno idraulici che cambiano dispositivo (5sets)
7. dispositivo cambiante del rullo del lavoro (2sets)
8. tavola di elaborazione di uscita (taglio idraulico)
9. bobina che scarica automobile
10. Circuito idraulico di pressione normale
11. Circuito idraulico 1Set di AGC
12. Sistema di lubrificazione olio-gas 1Set
13. olio sottile che lubrifica stazione 1Set
14. Elabori la lubrificazione della stazione (cliente prepara)
15. Sistema di controllo elettrico
16. sistema dello spessimetro, 2sets

Flusso:

Uncoiler→Shear, mill→exit d'elaborazione accumulator→entry di saldatura della tavola di spirale table→Horizontal (comprenda il rotolo di tensione) →1# 4hi mill→2# mill→3# mill→4# mill→5# che elabora il →recoiler→Coil della tavola (comprenda il taglio) che scarica automobile

Parametri:

Idraulico di AGC:

• Servo valvola elettroidraulica: istituzione 609, serbatoio dell'olio di acciaio inossidabile e tubi.
• Includa la pompa, carro armato, dispositivo di raffreddamento, filtro, accumulatore di energia, radiatore, gruppi della valvola, sensore di spostamento, sensore di pressione, software di AGC e gabinetto del computer, ecc.
• Pressione di sistema: 31.5MPa
• Regolabile stepless del lavoro pressure≤18-21MPa
• Velocità comprimente massima
• anti olio idraulico d'uso 46#
• Pulizia dell'olio nel sistema: NAS7
• Temperatura del oi: 45±10℃
• Pulizia di filtro dell'olio in condutture: 10um
• Pulizia di filtro dell'olio prima di servo valvola: 3um
• Pulizia di ritorno di filtro dell'olio: 10μm
• Consumo di acqua di raffreddamento: 11m3/h
• Pressione di acqua di raffreddamento nella circolazione: 0.4Mpa
• Stufa elettrica: 3×2kW

Sistema di controllo elettrico:

• Ponte di Siemens 6RA80 2 velocità debole del magnete di 4 quadranti che regola sistema, controllo di programmazione di risposta dello SpA di Siemens.
• Il cavo ottico o il cavo di profibus collega i moduli per realizzare la comunicazione, con aderire di tensione.
• Tensione d'avvolgimento costante con il diametro d'avvolgimento che aumenta e seguire la tensione.
• Una lastra di vetro principale, due pannelli di operatore, pannello a mensola al mulino 1#, con corrente, velocità, esposizione di tensione.
• Il sistema di controllo include il regolatore programmabile, il touch screen, la pompa, l'azionatore, l'ispezione del segnale, ecc., per mostrare i parametri della macchina, lo stato di funzionamento e l'analisi dei guasti, con pressione, sensori di posizione aderire il ciclo di controllo.
• L'errore esce, illuminazione dell'allarme e suonando ricordare a e più successivamente il segnale anormale 5mins rivela
