Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
Tandem 750
Trading Properties
MOQ
1SET
Packing
8x 40HC
period for dispatch
120 -180 giorni
payment method
T/T

Product Details

Evidenziare:

6Hi sei sta il mulino freddo in tandem

,

Linea fredda in tandem 550 del mulino

,

Laminatoio di alta velocità 4 ciao

Name: 4Hi ad alta velocità 6Hi sei sta il mulino freddo in tandem
Material: HRPO Q195 Q235
Input: 2-3 x 650mm
Output: 0.25-1.0 x 650mm
Rolling Speed: 550m/min
Work Roller: dia180 x 750
Backup Roller: dia650 x 730
Press Down: AGC idraulico
Total Power: 6000KW
Land Area: 40m x 15m
Product Brief
4Hi ad alta velocità 6Hi sei sta la linea fredda in tandem 750 del mulino Composizione Uncoiler idraulico di espansione Taglio idraulico, tavola di saldatura Accumulatore a spirale orizzontale entrata che elabora tavola (comprenda il rotolo di tensione) mulini di 4hi 6hi, 1#-2#-3#-4#-5#-6# Rulli di ...
Product Description

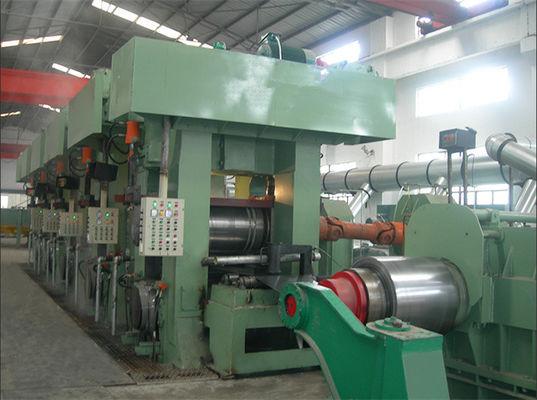

4Hi ad alta velocità 6Hi sei sta la linea fredda in tandem 750 del mulino



Composizione

  1. Uncoiler idraulico di espansione
  2. Taglio idraulico, tavola di saldatura
  3. Accumulatore a spirale orizzontale
  4. entrata che elabora tavola (comprenda il rotolo di tensione)
  5. mulini di 4hi 6hi, 1#-2#-3#-4#-5#-6#
  6. Rulli di sostegno idraulici che cambiano dispositivo (6sets)
  7. dispositivo cambiante del rullo del lavoro (2sets)
  8. tavola di elaborazione di uscita (taglio idraulico)
  9. bobina che scarica automobile
  10. Circuito idraulico di pressione normale
  11. Circuito idraulico 1Set di AGC
  12. Sistema di lubrificazione olio-gas 1Set
  13. olio sottile che lubrifica stazione 1Set
  14. Elabori la lubrificazione della stazione (cliente prepara)
  15. Sistema di controllo elettrico 1Set
  16. sistema dello spessimetro, 2sets

Flusso:

Uncoiler→Shear, uscita d'elaborazione accumulator→entry di saldatura del → del mulino della tavola di spirale table→Horizontal (comprenda il rotolo di tensione) →1# 4hi mill→2# mill→3# mill→4# mill→5# mill→6# che elabora il →recoiler→Coil della tavola (comprenda il taglio) che scarica automobile



Parametri:

Materia prima
Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE
strength≤ di tensione 610N/mm2 dello strength≤ 360N/mm2 del rendimento
larghezza di spessore x (550-650) millimetro di 2-3mm
ID508mm OD1800 10T massimo
Prodotto finito
0,25 X.500 -650mm di -1.0mm
ID508 X OD1800 x 10T

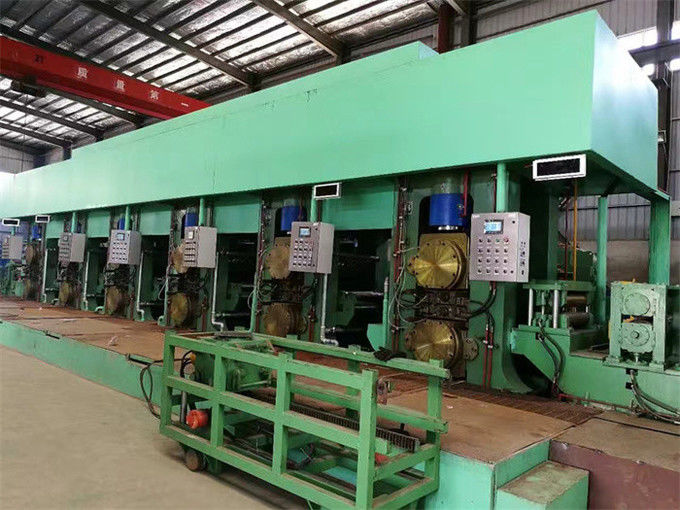

750 mulino in tandem di 4Hi 6hi 6heads
rullo del lavoro di φ180-φ170×750mm
rulli di sostegno di φ650 ~φ620× 730mm

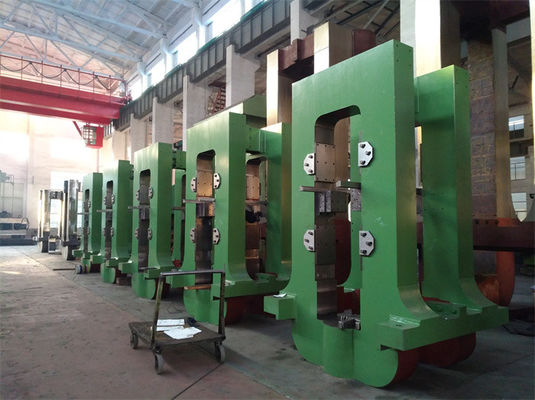

colonne del mulino: 400mm x 460mm
Cilindro idraulico di AGC: D700/500× 80mm
Motore principale: 850KW x 6sets
Albero motore: SWC390-1700
Forza di rotolamento massima: 6500KN
Coppia di torsione di rotolamento massima: 55KN.M
Velocità di rotazione: 560m/min massimo





Idraulico di AGC:

  • Servo valvola elettroidraulica: istituzione 609, serbatoio dell'olio di acciaio inossidabile e tubi.
  • Includa la pompa, carro armato, dispositivo di raffreddamento, filtro, accumulatore di energia, radiatore, gruppi della valvola, sensore di spostamento, sensore di pressione, software di AGC e gabinetto del computer, ecc.
  • Pressione di sistema: 31.5MPa
  • Regolabile stepless del lavoro pressure≤18-21MPa
  • Velocità comprimente massima
  • anti olio idraulico d'uso 46#
  • Pulizia dell'olio nel sistema: NAS7
  • Temperatura del oi: 45±10℃
  • Pulizia di filtro dell'olio in condutture: 10um
  • Pulizia di filtro dell'olio prima di servo valvola: 3um
  • Pulizia di ritorno di filtro dell'olio: 10μm
  • Consumo di acqua di raffreddamento: 11m3/h
  • Pressione di acqua di raffreddamento nella circolazione: 0.4Mpa
  • Stufa elettrica: 3×2kW

Sistema di controllo elettrico:

  • Ponte di Siemens 6RA80 2 velocità debole del magnete di 4 quadranti che regola sistema, controllo di programmazione di risposta dello SpA di Siemens.
  • Il cavo ottico o il cavo di profibus collega i moduli per realizzare la comunicazione, con aderire di tensione.
  • Tensione d'avvolgimento costante con il diametro d'avvolgimento che aumenta e seguire la tensione.
  • Una lastra di vetro principale, due pannelli di operatore, pannello a mensola al mulino 1#, con corrente, velocità, esposizione di tensione.
  • Il sistema di controllo include il regolatore programmabile, il touch screen, la pompa, l'azionatore, l'ispezione del segnale, ecc., per mostrare i parametri della macchina, lo stato di funzionamento e l'analisi dei guasti, con pressione, sensori di posizione aderire il ciclo di controllo.
  • L'errore esce, illuminazione dell'allarme e suonando ricordare a e più successivamente il segnale anormale 5mins rivela
