Linea di taglio di alluminio della bobina dello strato taglio commovente del taglio della mosca alla linea della bobina di lunghezza

Fogli di alluminio Fly Moving Shear Cut to Length Line Machine

I fogli di alluminio in bobine (range da 0,15 a 6,0 mm, i fogli di alluminio superiori a 10 mm e in pezzi superiori a 25 mm) sono più morbidi nel corpo e lisci in superficie, possono essere di alluminio puro o di lega di alluminio.più frequentemente 1xxx, 3xxx, 5xxx, 7xxx serie di fogli di alluminio. diverse proprietà di foglio di alluminio differiscono molto, in genere resistenza al rendimento ≥65Mpa, resistenza alla trazione 170-305Mpa fogli di bobina possono essere completamente morbido ((O stato),semi-duro ((H24), pieno duro ((H18).

Specifica della lamiera di bobina di alluminio

Proprietà della lamiera di alluminio:

Personaggi:

Il foglio di bobina di alluminio tagliato alla linea di lunghezza deve essere tipo di taglio fly, o taglio rotativo o taglio in movimento, il taglio non influenzerà il foglio in avanti

1. Fogli di alluminio appiattiti senza arresto e senza marchio di rotolamento
2. L'alimentazione servo-stop-go danneggerà la superficie del foglio, il taglio a mosca non ha bisogno di fermarsi.
3. Il sistema di impilazione riceve il foglio pezzo per pezzo senza ferirlo, l'impilazione può essere uno o due set a seconda della velocità della linea.
4. Macchine di livellamento ad alta precisione adatte per il livellamento di lamiere di alluminio morbide
5. Il decollolatore automatico a sbalzo è efficiente e preciso, adatto alle bobine in alluminio.

Composizione

• 1.Sattello di stoccaggio di bobine, stoccare una o due bobine di alluminio
• 2- Carro di caricamento bobina. Prendere una bobina dalla sella e caricare una bobina a uncoiler
• 3.Solo mandrello di scarico: mandrello idraulico di espansione per standard Ф508mm, regolazione centralizzata idraulica, con peeler per carta.
• 4.Rollino di snubber della testa della bobina, piattaforma di spalato del pelare: per aprire la testa della bobina dal discolatore e inviare nel filtro
• 5.2+17 Livellare di rulli: 6Hi, 2 strati di rulli di lavoro, 2 strati di rulli medi e 2 strati di rulli di riserva, la tensione posteriore è utile tra livellatore e decollatore.
• 6.Accumulatore di pozzo o tavolo a rotoli di trasmissione: foglio di accumulo di pozzo in pozzo per garantire un funzionamento continuo più uniforme, il tavolo a rotoli di trasmissione è anche operabile in taglio sincrono a mosca.
• 7. coppie di doppi rulli, con servo misura della lunghezza (e laminatura a pellicola): misurazione della lunghezza servo ((coppia di rulli a pizzico o struttura di rulli 2+5+2 azionati da servomotore e regolatore),con rulli di pizzico rivestiti in PU per la laminazione di pellicole
• 8.Sciatura a mosca, con guida a vite: frequenza di taglio relativa alla lunghezza del foglio, taglio idraulico da basso a alto.
• 9.Convogliatore a nastro: trasportare i fogli finiti all'accumulatore
• 10.Stagliatore: ricezione del foglio pezzo per pezzo e accumulo sul tavolo di sollevamento, carico di impilazione 5T.
• 11.Lavaglie Auto, tavolo a rotoli di uscita: consegnare le lenzuola, poi imballare. possono essere due auto, una che lavora e l'altra in attesa.
• 12.Sistema idraulico: la pompa a ingranaggi da 11 kW fornisce una pressione di 12Mpa.
• 13.Sistema di controllo elettrico: un armadietto elettrico e due pannelli dell'operatore (una console per la servo-misura, PLC, HMI e impilamento, una per lo scarico e il livellamento) con funzioni complete e sicure

Parametri:

Processo di layout:

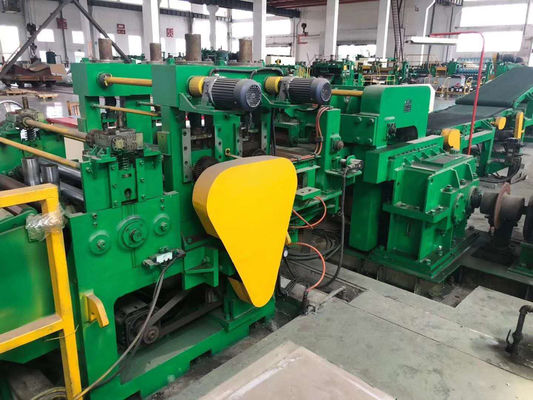

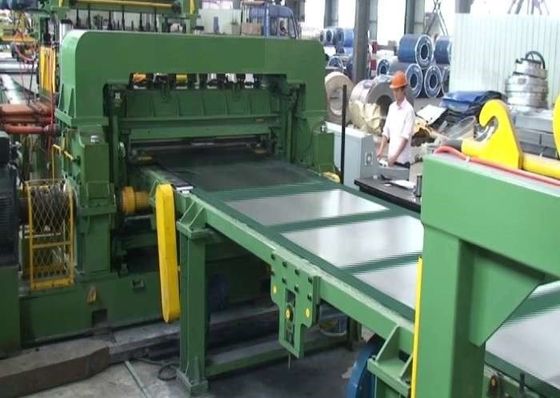

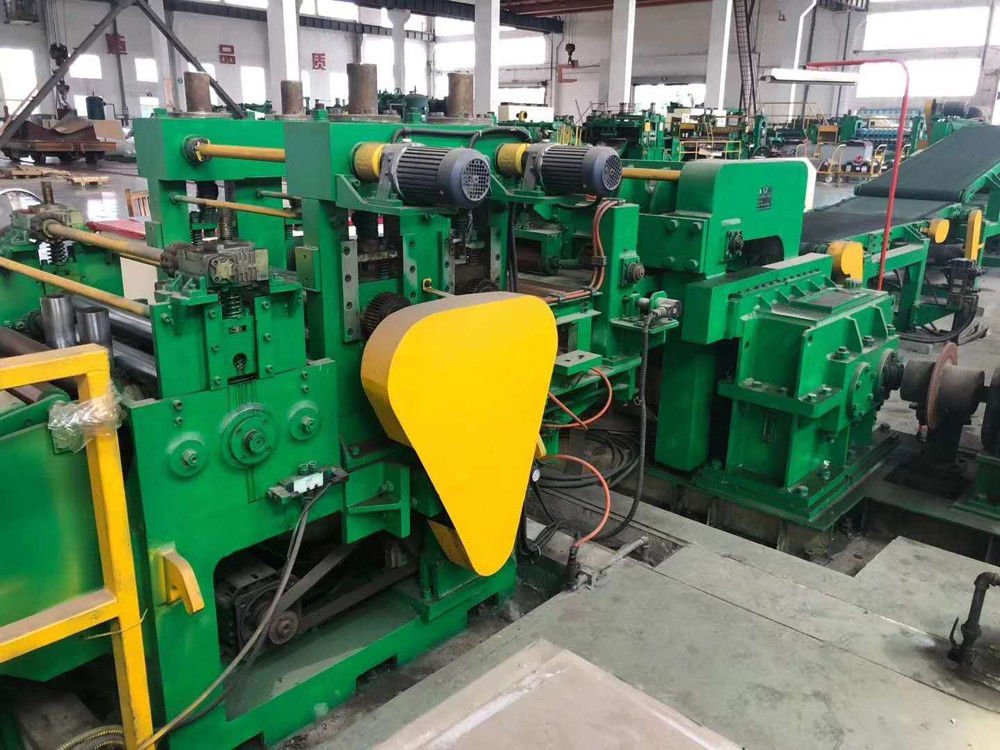

Foto:
