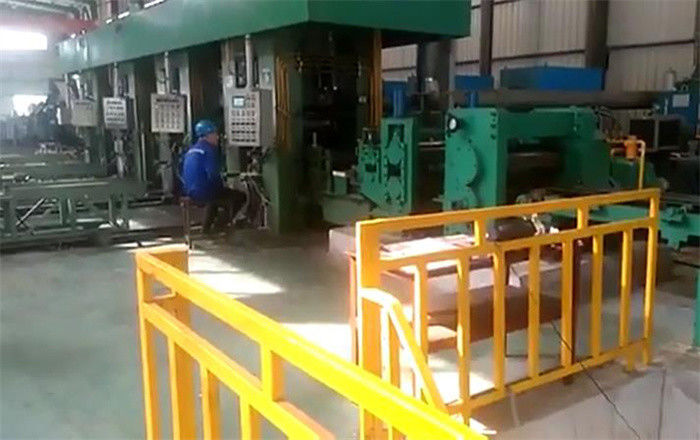

Linea in tandem del laminatoio a freddo di AGC AFC APC con svolgersi di CPC
Product Details
Laminatoio a freddo in tandem dell'APC
,Laminatoio a freddo in tandem di AFC
,Laminatoio di AGC con svolgersi di CPC
Linea in tandem del laminatoio a freddo di AGC/AFC/APC con svolgersi di CPC
Composizione:
- Espansione idraulica Uncoiler un insieme
- il pizzico del Due-rotolo, cinque-rotolo raddrizza il dispositivo uno messo
- Saldatura e tagliare l'insieme del dispositivo uno
- tipo insieme a spirale del pavimento del ciclo uno
- Entrata che elabora l'insieme della piattaforma una

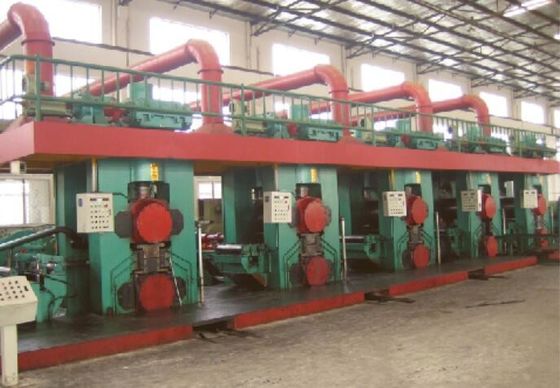

- Mulino principale: Sei mulini freddi degli insiemi 4Hi
- Lo spessimetro sei mette
- Insiemi del tester di tensione cinque
- Uscita che elabora l'insieme della piattaforma una
- Espansione idraulica Recoiler: Un insieme
- Scatola di funzionamento locale: Sei insiemi
- Insieme centrale del quadro comando uno
- Stazione idraulica: Tre insiemi
- Insiemi sottili della stazione due dell'olio
- Insieme del sistema di raffreddamento uno di Emuslfied
Flusso:
Il Cinque-rotolo →Hydraulic di carico idraulico del uncoiler→ di espansione del trasporto che raddrizza il → della macchina che salda e che taglia il →output principale del mulino del platform→ di elaborazione di input del platform→ (6 mulino freddo degli insiemi 750 4Hi) che elabora l'espansione idraulica Recoiler→ del platform→ idraulico scarica il trasporto
Parametri:
| Materiali di striscia del metallo: |
|
Acciaio al carbonio (Q195, Q235,08AL) |
| HRPO, acciaio del nero di ora, |
| Dopo ricottura intermedia |
| Identificazione della bobina: 508 millimetri; |
| Bobina OD: 1800 millimetri massimi |
| Peso della bobina: 12.000 chilogrammi massimi |
| spessore della striscia: 2 - 3mm; |
| larghezza della striscia: 550 - 750 millimetri; |
| Specificazione del prodotto finito: |
| Identificazione della bobina: 508 millimetri; |
| Bobina OD: 1800 millimetri massimi |
| Peso della bobina: 12.000 chilogrammi massimi ( |
| Spessore finito della striscia: 0,25 - 0.8mm; |
| Larghezza della striscia: 550 - 750 millimetri; |
| Precisione del prodotto finito: |
| Differenza di spessore nella direzione longitudinale (nel rotolamento stabile): |
| <±0.005mm (d<0> |
| Parametri della macchina: |
| Forza di rotolamento massima: 7000KN; |
| Linea velocità massima: 360 m/min; |
| Infilatura della velocità: 20 m/min; |
| Riduzione di spessore: |
| Di massima elevazione a riduzione di spessore di 90% (che varia secondo le proprietà d'acciaio della striscia) |
| Retrocedere tensione: kN 70 |
| Motore di Recoiler: CC 430KW |
| Diametro φ210mm - 200mm del rullo del lavoro; |
| Diametro di sostegno φ650 -620mm del rullo; |
| Sezione delle colonne del mulino: 350 x 450mm; |
| Cuscinetto a rulli di sostegno: FCD72104380 |
| Diametro svolgentesi del mandrino: 508mm |
| Retrocedere il diametro del mandrino: 508mm |
| Lacuna di apertura massima fra i rulli del lavoro: 70mm |
| Pressione sistematica idraulica per il cilindro idraulico della flessione: Mpa 25 |
| Pressione idraulica per il rullo che piega, rullo medio che trasferisce, equilibrio, spinta del lato: 21Mpa |
| Pressione idraulica normale: 10Mpa; |
| Retrocedere motore: 430KW; |
| Motore principale del mulino: 700KW x 6 |
Controllo di AGC:
Il sistema di controllo automatico di spessore è composto di spessimetro, il gabinetto di controllo elettrico, l'azionatore per rettificare la deviazione di spessore. Dello spessimetro la misura continuamente lo spessore della striscia, un'esposizione laterale e registrare la deviazione di spessore, il segnale di deviazione di spessore dell'input dell'altro lato a controllo elettrico. L'affare del gabinetto di controllo con il segnale di differenza di spessore, dà il comando all'azionatore rettificare lo spessore, l'azionatore regola comprime del mulino per cambiare la lacuna del rullo dal motore o dai cilindri idraulici, o regola retrocedere la tensione cambiando la corrente dell'armatura del recoiler, così lo spessore della striscia è rettificato. L'equazione della molla e la curva elastica di allungamento per realizzare controllo di spessore.
Modi di controllo di AGC:
- Ogni controllo laterale di lacuna: per controllare lacuna di ogni rullo laterale, per la fabbricazione rullo e dell'ogni AGC incarico del cilindro idraulico
- Ogni controllo di forza di rotolamento laterale: per controllare ogni forza di rotolamento del lato per segnare rullo.
- Controllo medio di lacuna: per controllare lacuna media per il rotolamento di modello di posizione.
- Controllo di inclinazione: per controllare l'inclinazione di lacuna di due lati, regolare planarità dello strato e deviazione.
- Controllo di forza di rotolamento totale: alla forza di rotolamento di totale di controllo nel modello di rotolamento della forza.
- Nell'efficace modo di controllo di lacuna, il regolatore di inclinazione di lacuna è attivato per assicurare ad una lacuna di due lati lo stessi, nell'efficace modo che di controllo di rotolamento della forza il regolatore di rotolamento di differenza della forza è attivato per assicurare ad una forza di rotolamento di due lati lo stessi. Il controllo medio di lacuna è il modo di controllo di difetto per realizzare il commutatore senza percussione fra i modelli differenti fissando il valore attuale e seguendo della rampa.
