Taglio rotatorio del taglio di precisione alla linea taglio ad alta velocità di lunghezza della mosca

Grande immagine : Taglio rotatorio del taglio di precisione alla linea taglio ad alta velocità di lunghezza della mosca

Dettagli:

Luogo di origine:	Wuxi, Cina
Marca:	Jinye
Numero di modello:	Mosca (0.3-3) x 1500

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1SET
Imballaggi particolari:	40HC x 3
Tempi di consegna:	120-150days
Termini di pagamento:	T/T

Contatto

Taglio rotatorio del taglio di precisione alla linea taglio ad alta velocità di lunghezza della mosca

descrizione

Nome:	Taglio rotatorio del taglio alla linea di lunghezza	Caratteristica:	Alta precisione ad alta velocità
Materiale:	HRC, CRC, GI, PPGI, SS	Spessore della lamiera:	0.3-3 mm
Larghezza del foglio:	500-1500 mm	Identificatore della bobina:	508 mm
Capole Od:	2000 mm	Peso della bobina:	20-25T
Lunghezza di taglio:	200 -3000mm	Velocità di taglio:	150 tagli massimi/min
Taglio dello stile:	Taglio rotatorio	Livellatore:	4Hi, 6hi
Potenza totale:	300 kW	Area territoriale:	25m x 8m
Evidenziare:	Taglio rotatorio del taglio alla linea di lunghezza , La precisione ha tagliato alla linea di lunghezza , Taglio ad alta velocità della mosca alla linea di lunghezza

Taglio di precisione con taglio a rotazione a lunghezza di linea Taglio a mosca ad alta velocità

La linea di taglio a lunghezza rotativa Shear è una macchina avanzata ad alta velocità e di alta precisione per il taglio a lunghezza, adatta soprattutto per il taglio di lamiere leggere:

La lunghezza di un foglio di bobina leggero è lunga, ad esempio, una lunghezza di bobina di 0,2 mm di spessore è 10 volte la lunghezza di una bobina di 2 mm, la produzione di fogli tagliati con un peso maggiore richiede una velocità di linea più veloce.
La lamina sottile può essere facilmente tagliata in un colpo veloce, quindi è disponibile il taglio rotativo a volo: la lamina si muove a velocità stabile,rotante taglio ruota e taglia un foglio in un clycle sotto il ciclo chiuso feedback lunghezza, la frequenza di taglio massima può essere fino a 150 volte/min.
Il taglio a taglio rotativo è particolarmente adatto ai fogli corti, anche se i fogli estremamente corti non possono essere eseguiti troppo velocemente, la frequenza di taglio può comunque essere di circa 100 pcs/min.

Confronto tra bobina da 2 mm e bobina da 0,2 mm:

	Specifica della bobina	Lunghezza del foglio	Velocità della linea di taglio	Tempo di taglio per bobina
0.2 mm di lamiera di bobina	508 mm ID,1250 mm di larghezza, 15T	~ 7500m	80 m/min	95 minuti
Fogli di bobina da 2 mm	508 mm ID, 1250 mm di larghezza, 15T	~ 750m	80 m/min	9.5 minuti

Parametri:

Materia prima di produzione e prodotto finito
Materie prime	Galvanizzati a caldo/freddo, laminati a freddo, bobine rivestite di colore
Proprietà meccanica	Resistenza alla trazione σb≤460Mpa, σ0,2≤280Mpa
Spessore	0.2-2.0 mm,
Larghezza	500 mm-1500 mm (massimo)
- Un' overdose.	≤ Φ1800 mm
Identificazione.	Φ508 mm (ingrandito a Φ610 mm con guarnizioni)
Peso massimo	15 t, 20 t
Lunghezza del foglio	200 - 4000 mm
Tolleranza di lunghezza	L₀= 1M±0,3 mm (velocità uniforme)
Tolleranza di lunghezza	L₀= 1 M±0,4 mm (accelerazione / decelerazione)
Tolleranza di lunghezza diagonale	L₁= 1M±0,5 mm
Altezza di impilamento	650 mm Max (supporto in legno di circa 150 mm di altezza)
Peso massimo di impilazione	5 tonnellate

	Parametri CTL di volo
1	Velocità lineare	0-80 m/min
2	Velocità di filatura	0-15 m/min
3	Fornitore di energia	380V / 50Hz / 3PH
4	Potenza installata	Circa 250 kW
5	Via di taglio incrociato	Due coltelli volano contro il taglio
5	Via di taglio incrociato	Taglio meccanismo taglio binario
6	Modulo di controllo	Controllo AC, CNC e PLC
7	Motore di trasmissione	a. Motore di decollaggio: 30 kW CA b. Motore di livellamento: 75 kW CA
7	Motore di trasmissione	c. Servomotore a forbici rotanti: 90 kW di corrente alternata

Composizione:

	Articolo	Quota
1	Stazione di carico	1
2	Carro di carico	1
3	Discoiler	1

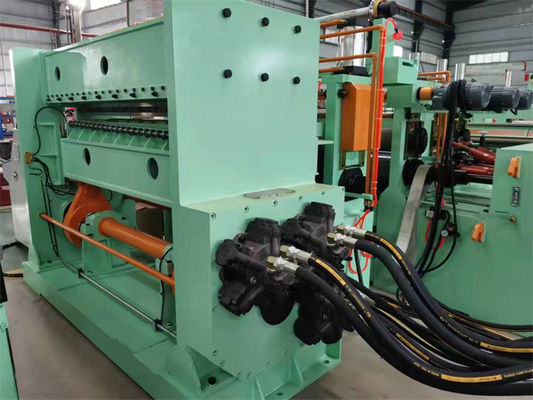

4	Macchine di livellamento di precisione (19 rulli)	1
5	Servo alimentatore (compreso il dispositivo di laminazione)	1

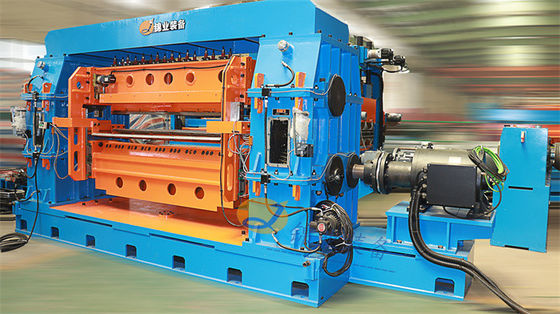

6	Cutter a mosca rotante ad alta velocità	1
7	Convogliere a cintura a tre fasi	1
8	1^stMacchina automatica per la raccolta dei fogli	1
9	2ⁿMacchina di raccolta automatica	1
10	Sistema idraulico	1
11	Sistema pneumatico	1
12	Sistema di lubrificazione	1
13	Sistema elettrico	1

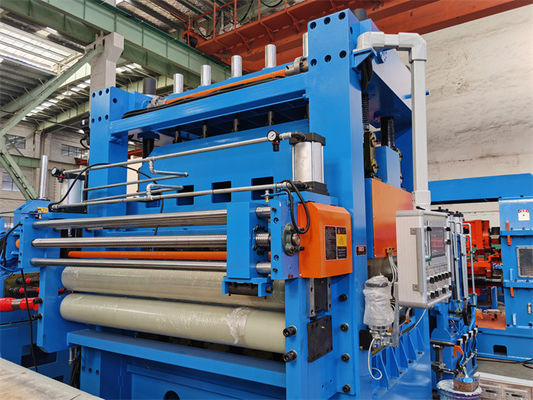

Taglio rotatorio del taglio di precisione alla linea taglio ad alta velocità di lunghezza della mosca 0

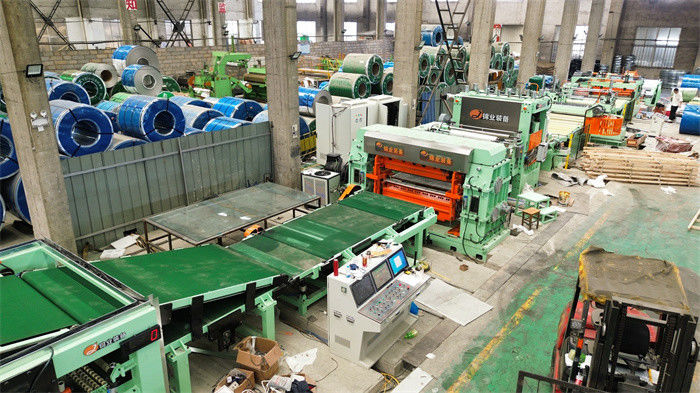

Taglio rotatorio del taglio di precisione alla linea taglio ad alta velocità di lunghezza della mosca 1
