Bobina per arrotolare metallo che fende linea strato del acciaio al carbonio del CR che fende linea teste della taglierina del doppio

Bobina per arrotolare metallo che fende linea strato del acciaio al carbonio del CR che fende linea teste della taglierina del doppio
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
JY(0,3-3,2) x 1600
Trading Properties
MOQ
1SET
Packing
avvolgimento in pellicola
period for dispatch
100-150 giorni
payment method
L/C, T/T
Supply Capacity
10 set all'anno

Product Details

Evidenziare:

Bobina per arrotolare metallo che fende linea

,

Doppio metallo delle teste della taglierina che fende linea

,

Strato del acciaio al carbonio del CR che fende linea

Prodcut Name: Linea di riavvolgimento di taglio in acciaio da bobina a bobina
Sheet Material: Lamiera di acciaio laminato a freddo CR
Sheet Width: 300-1600mm
Sheet Thickness: 0.3-3mm
Slitting Speed: 120 m/min
Coil I.D: 508mm, 610mm
Coil O.D: 2000 mm
Coil Weight: 15-25T
Number Of Slitting: 3 mm x 12 fessure
Slitting Precision: +-0,12 mm
Applicable Industries: Energia e miniere, uso domestico, alberghi, commercio al dettaglio, aziende agricole, opere di costr
Key Selling Points: Alta precisione, alta produttività, basso costo e alta velocità
After Sales Service: Supporto online, installazione del campo
After Warranty Service: Video supporto tecnico, supporto online, manutenzione sul campo
Product Brief
Linea di ricollocamento di taglio di acciaio da bobina a bobina per lamiere di acciaio al carbonio CR (capo taglio doppio) Le bobine di acciaio al carbonio HR laminate a caldo sono una gamma più spessa di lamiere di acciaio ottenute da laminato a caldo.il minimo intorno a 0.2mm, il processo di ...
Product Description

Linea di ricollocamento di taglio di acciaio da bobina a bobina per lamiere di acciaio al carbonio CR (capo taglio doppio)



Le bobine di acciaio al carbonio HR laminate a caldo sono una gamma più spessa di lamiere di acciaio ottenute da laminato a caldo.il minimo intorno a 0.2mm, il processo di taglio è di alta precisione ad alta velocità e quindi produttivo.

Diamo varie opzioni di configurazione per i clienti di scegliere, il cliente dice il loro piano di produzione

  • Dimensioni della bobina madre in entrata
  • Specificativi delle bobine per bambini finite
  • Produzione annuale
  • Precisione delle fessure

Ogni linea di taglio è personalizzata, quindi più adatta per il cliente.

.

Composizione e parametri:

1)Sella di preparazione della bobina, carico di 20 T

2) Un singolo mandrello (mandrello da 508 mm, con rullo di pressione da 7,5 kW)

3) Dispositivo di raddrizzamento e spalato della testa della bobina (idraulico)

4) doppi rotoli a pizzico e a 5 rulli Livellare e taglio della testa della bobina (30KW AC, rotoli da 160 mm)

5) Accumulatore 1 (3m di lunghezza, 3m di profondità, 2,0m di larghezza)

6)Guida laterale prima della fessura (intervallo regolabile 300-1600 mm)

7)Slitter ((sostituzione rapida a doppia testa è opzionale), 220 mm di prua, 110KW di corrente continua

8) rimbalzatore per rottami di bordo (situato sotto il tavolo di trasmissione) 4KW di frequenza variabile

9) accumulatore di pozzo 2 (lunghezza 3 m, profondità 5 m, larghezza 1,6 m)

10) Pre-separatore e Tensione, Deflector Roller (tensione di feltro di lana)

11)Ricollatore con supporto per la stampa separatore a mandrello senza cuciture da 508 mm

12)Carro di scarico a bobina, carico di 20 T

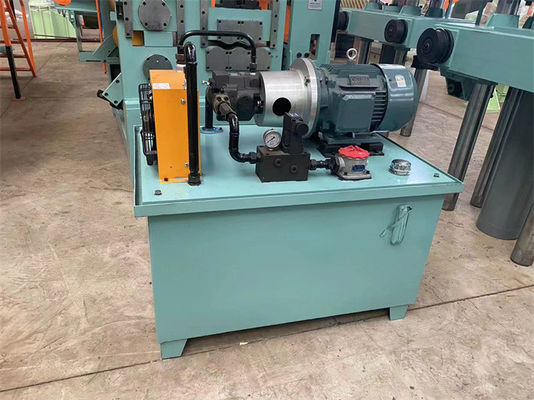

13) Sistema idraulico, sistema pneumatico (pompa a pistoni variabile di 7,5 kW)

14)Sistema di controllo elettrico



Processo di layout:

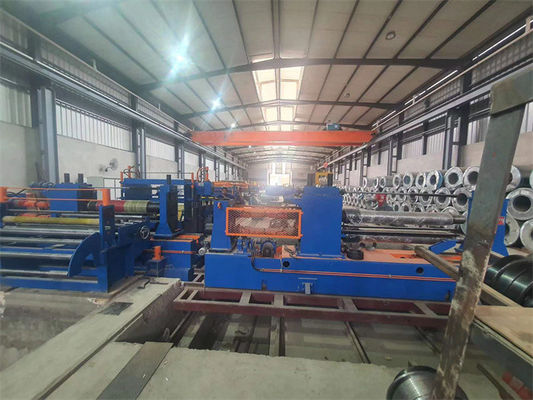

Sella di preparazione della bobina, Carro di carico della bobina, Uncoiler a mandrello singolo con rotolo di stampa, peeler della testa della bobina, alimentatore a pizzico e 5 rulli Pre-niveller, Shear, Pit loop 1, guida laterale, Slitter, scarta,Cerchio di fossa 2, Tensione e pre-separatore, rulli di post-sciatura e deflettore, retroiler con separatore di braccio superiore, carrello di scarico a bobina, (turntile)



Parametri:

Linea di taglio 0,3-3 x 1600 120 mpm Parametri
In arrivo bobine in acciaio ID508mm, 610mm, OD1800mm, peso della bobina 20T
Fabbricazione a partire da prodotti della voce 8528 ID508mm, OD1800mm, peso della bobina 20T max
Larghezza della bobina madre 300-1600 mm
Larghezza della bobina 50 mm -1600 mm
Numero di taglio 1 mm x 30 fessure; 3 mm x 12 fessure
Motori principali Slitter 110 kW + Recoiler 132 kW
Coltello da taglio ID220 x OD340 x 15 mm SKD11 HRC58-61
Manico di rimbocco Manico da 508 mm
Opzione disponibile Cambio rapido di doppi tagliatori
Velocità di taglio 0-120 mpm regolabile
Configurazione Siemens PLC, Parker Drive, Valvole Rexroth
Precisione di taglio Larghezza di fessura ±0,12 mm; camber ±0,1 mm/m; bur 5% dello spessore; bosco di ricollo <0,5 mm



Configurazione:

Parte Materiale, lavorazione, marchio
Fabbricazione a partire da materiali di cui all'allegato 1 40Cr,HB250-275, superficie HRC55-58
Albero di taglio 42CrMo forgia, HB280-300, superficie MF HRC50-55, rivestimento cromato duro, lucidatura superficiale
Cornice, basi Q235-A,Q345 saldatura di lamiere di acciaio, trattamento di ricottura
Carrozzeria della scatola di cambio Q345 Saldatura di lastre, trattamento termico, sabbiatura, verniciatura di base
Dispositivi: Acciaio da forgia 40Cr, HB240-255, denti a faccia indurita, denti macinati
Segmenti di ricollocatore: 45# Acciaio fuso, temperatura, rivestimento e lucidatura con cromo duro
Pompa idraulica Pompa variabile a pistone Yuken
PLC Siemens S200
Portamento HRB, ZWZ, SKF
Parti pneumatiche Attacco aereo, SMC
