Strisce in acciaio inossidabile riducente a freddo inversibile laminatoio risparmio di energia ad alta efficienza

Strisce in acciaio inossidabile riducente a freddo inversibile laminatoio risparmio di energia ad alta efficienza
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
SS850
Trading Properties
MOQ
1SET
Packing
8X40HC
period for dispatch
180 - 200 giorni
payment method
T/T

Product Details

Evidenziare:

Fabbricazione di laminatoio a ridurre a freddo

,

Fabbrica di laminatura a freddo ad alta efficienza

,

Fabbrica di laminatura a riduzione a freddo a risparmio energetico

Name: Fabbrica di laminatura a freddo a strisce in acciaio inossidabile
Material: Acciaio inossidabile SUS201, SUS304
Input Thickness: 2-3mm
Finished Thickness: 0.2-1.0mm
Strip Width: 750mm
Coil Load: 10T
Rolling Speed: 300m/min
Press Down: AGC idraulico
Rolling Process: Rapporti doppi reversibili
Recoiling Tension: 130KN.M
Rolling Force: 900T
Mill Character: Risparmio energetico di elevata efficienza
Land Area: inverso di 15m x di 15m
Product Brief
Strisce in acciaio inossidabile riducente a freddo inversibile laminatoio risparmio di energia ad alta efficienza L'acciaio inossidabile a bobina a strisce di spessore riducentecaratteristiche uniche: il materiale in acciaio inossidabile ha una resistenza alla trazione e alla resa molto elevata ...
Product Description

Strisce in acciaio inossidabile riducente a freddo inversibile laminatoio risparmio di energia ad alta efficienza

L'acciaio inossidabile a bobina a strisce di spessore riducentecaratteristiche uniche:

  • il materiale in acciaio inossidabile ha una resistenza alla trazione e alla resa molto elevata
  • Sistemi di laminazione più resistenti, rulli più grandi
  • Motori molto più grandi per fornire una maggiore forza di rotolamento,
  • Manico di bobinatura solido smontabile per un trattamento di ricottura intermedio conveniente
  • Sistema di controllo idraulico automatico dell'AGC
  • Fermine a freddo di solito reversibile
  • La trazione a doppio rapporto può dare un'elevata efficienza e risparmio energetico.

Più frequentemente si vedono i laminatori a freddo a strisce SS reversibili per le seguenti ragioni:Le acciaierie inossidabili in tandem saranno molto costose..

Risparmio energetico della configurazione avanzata di azionamento a doppio rapporto:


  motore di mulino motore di ricollocatore riduttore di mulino riduttore di ricollo



Tradizionale

2 x 800 kW

Z-560-4 515/1200 440V

2 x 800 kW

Z-560-4 515/1200 440V

I=9;V=305m/min

coppia di uscita: 267KN.M;

mandrelloΦ500×850

(I=6.3;V=299m/min)

Tensione:103.8KN;



Alta efficienza Risparmio energetico

2 x 500 kW

Z4-500-42 400/1200

2 x 500 kW

Z4-500-42 400/1200

I=14/9 V=196/305m/min

334.25/214.9KN.M.;

Albero di piomboΦ650×850

I=14/9 V=175/272 m/min

tensione:185.7/119.4KN;

Conclusione:

1) il nuovo tipo di mulino ad alta efficienza ha una coppia maggiore del 25% in laminazione grezza e una tensione maggiore del 78,9%, la coppia e la tensione sono completamente sufficienti a velocità crescenti,e più stabile alla lamiera sottile inferiore a 0.3 mm;

2) il risparmio energetico è evidente, il trasformatore può essere 800-900KVA più piccolo.



Processo di laminazione:

Discoilatore idraulico →carro di carico della bobina→coilatore a mandrello solido→4hi laminatoio ((comprese le piastre di presa di entrata e di uscita) --coilatore a mandrello solido(controllo elettrico, sistema AGC, idraulico,sistema di olio sottile)


La ricottura intermedia per la striscia SS è un trattamento della soluzione in forno di ricottura continua a una velocità di circa 40 m/minuto, dopo laminatura a freddo e ricottura,il livellamento della tensione è anche considerato nel processo.

Forniamo diversi modelli di laminatori a freddo in acciaio inossidabile di configurazione di alto livello per impianti di bobina in acciaio inossidabile, accumulando così ricche esperienze nella tecnologia di laminatura in acciaio inossidabile,può garantire un processo di laminazione stabile e ad alta efficienza, i clienti trarranno profitto dall'investimento del mulino a freddo realizzato dalla nostra azienda.

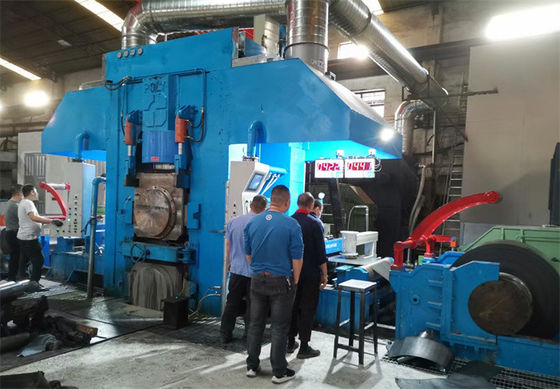

Prendi.850 laminato a freddo reversibile a quattro rulli (4 alti) per nastri in acciaio inossidabilefino a 750 mm con configurazione AGC idraulica ad esempio.

Parametri della bobina in acciaio inossidabile
Materiale in acciaio inossidabile 200, 300, 400 serie in salamoia
Strisce di bobina SS in arrivo 550-750 mm x 0,65-0,80 mm
Rotole SS in arrivo 508mm ID, 1800mm OD, 15T
Strisce di bobina SS finite laminate a freddo 550-750 x 0,30-0,45 mm
Parametri del laminatoio inverso
Velocità del laminatoio Max 300m/min, produzione 80-100T/giorno
Forza di rotolamento Max 10000KN
Tensione di ricollegamento Fino a 150KN
Spec di lavoro. F185 x 870 mm
Specificità del rullo di riserva. F730 x 850 mm
Potenza del motore principale 1100 kW
Potenza del motore di rimbalzo 630 kW
Controllo elettrico AGC idraulico, Siemens RA80 Drivers DC, PLC, sistema di misura dello spessore a raggi X
Condizioni di liquidità Lubrificazione con olio sottile per le scatole di cambio, lubrificazione con olio gassoso per i sedili dei cuscinetti, stazioni idrauliche, sistema di raffreddamento del processo di laminazione
Cambio automatico dei rulli Motore idraulico e cilindrata, per realizzare il cambio automatico dei rulli


Processo di lavoro:

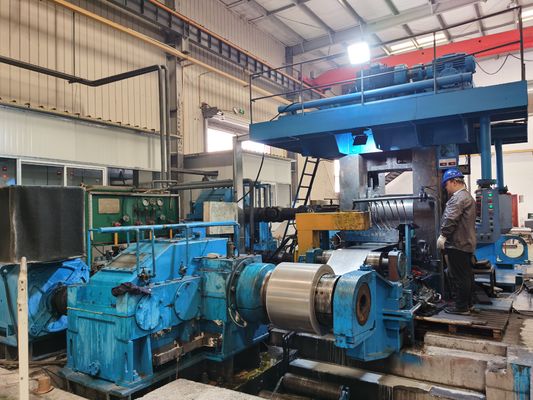

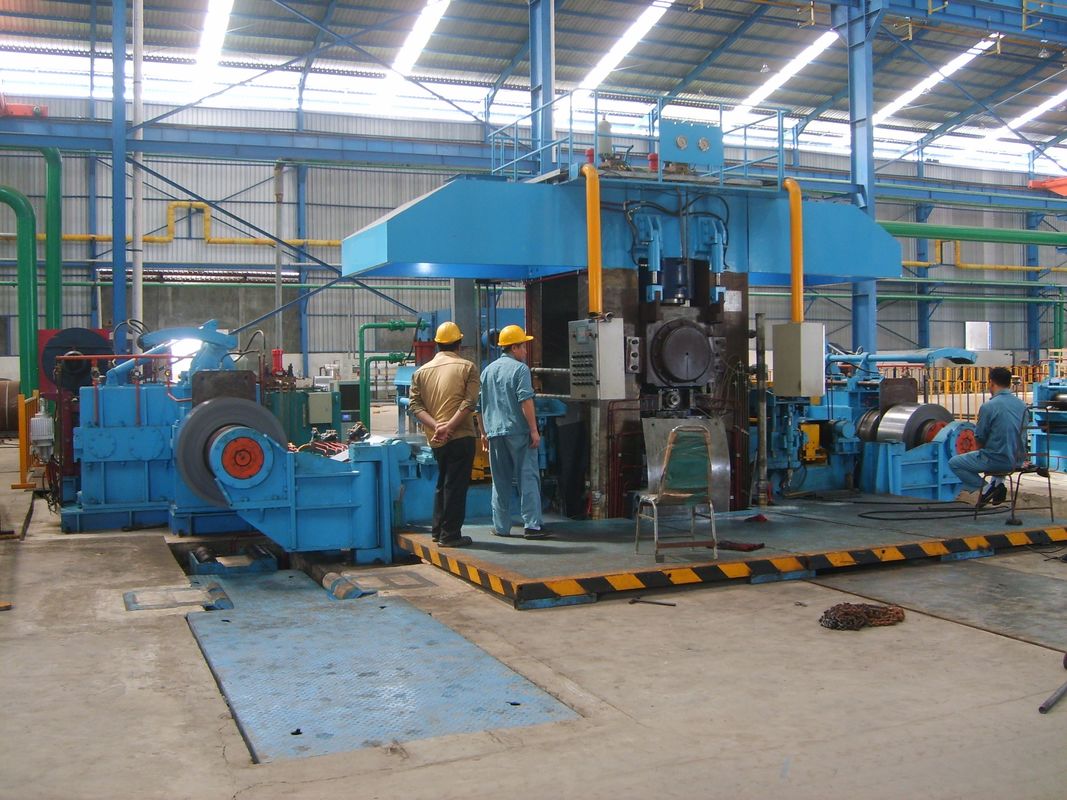

15T Uncoiler, pinch feeder e 5 rettificatori a rulli, 1st Recoiler, 4 Hi Hydraulic AGC Reversible Mill, 2nd Recoiler.
Linea di forno di ricottura continua di strisce in acciaio inossidabile.

  • Uncoiler con motore da 22 kW per il filettamento, in produzione normale è uncoiling passivo con freno
  • Temperatura di riscaldamento circa 1070°C in atmosfera protetta.
  • Il forno di riscaldamento è composto da una zona di pre riscaldamento e una zona di riscaldamento caldo, di lunghezza totale di circa 25 m
  • S unita' di rulli a rulli all'uscita dal forno per tirare continuamente fuori dal forno la striscia in acciaio inossidabile
  • Due ricollatori, uno sta lavorando e l'altro sta scaricando la bobina SS ricollata e pronto per il prossimo ricollatore della bobina, per garantire il funzionamento continuo senza interruzioni di tutta la linea di ricollatura.
