Il taglio di alluminio del taglio della mosca dello strato della bobina alla lunghezza allinea la larghezza di 300-1600mm

Taglio di strato di acciaio rapido alla linea calibro di lunghezza della luce

Gli strati di alluminio in bobine è solitamente più molli nel corpo e liscio nella superficie, può essere l'alluminio o la lega di alluminio puro. il più delle volte 1xxx, 3xxx, 5xxx, strati di alluminio di serie di 7xxx. Il carico di snervamento ≥65Mpa, strati della bobina di resistenza alla trazione 170-305Mpa può essere morbido pieno (stato della O), semi duro (H24), duro (H18).

Specificazione di alluminio dello strato della bobina

Proprietà di alluminio dello strato:

Caratteri:

Secondo i caratteri di alluminio dello strato della bobina, il taglio alla linea di lunghezza deve essere mosca che taglia il tipo

1. senza sosta continuamente appiattire strato di alluminio senza segno del rotolo
2. la servo alimentazione di pizzico danneggierà la superficie dello strato, mosca che il taglio non ha bisogno di quello
3. l'impilamento del sistema riceve lo strato pezzo per pezzo senza danneggiarlo.
4. ciao macchina livellatrice 6 adatta a livellare gli strati di alluminio molli nell'alta precisione
5. il uncoiler a mensola automatico è efficiente e preciso.

Composizione

• 1.Coil che immagazzina sella, bobine di alluminio del deposito uno o due
• automobile di caricamento 2.Coil. prenda una bobina dalla sella e carichi una bobina a uncoiler
• uncoiler del mandrino 3.Single: il mandrino idraulico di espansione per Ф508mm standard, idraulico centralizza la regolazione, con lo sbucciatore di carta.
• rullo del freno a fune della testa 4.Coil, sbucciatore che spala piatto: per aprire la testa del coill da uncoiler ed inviare nell'alimentatore di pizzico
• 5.2+17 livellatore del rullo: i rulli del lavoro 6Hi, 2layers, rulli medi 2layers e rulli di sostegno 2layers, tensione posteriore è utili fra il livellatore e il uncoiler.
• 6. tavola del rotolo della trasmissione o di Pit Accumulator: il pozzo accumula lo strato in pozzo per assicurare a livellatore il funzionamento continuo, tavola del rotolo della trasmissione è inoltre realizzabile nella tosatura sincrona della mosca.
• 7. Paia di doppi rulli, con la servo misura di lunghezza (ed il film che lamina): La servo lunghezza che misura (paia dei rulli di pressione o di una struttura di 2+5+2 rulli determinata dal servomotore e dal regolatore), con l'unità di elaborazione ha ricoperto i rulli di pressione per la laminazione del film
• taglio 8.Fly, con la guida di barretta della vite: il taglio della frequenza è riguardante la lunghezza di strato, taglio idraulico da giù per aumentare.
• trasportatore 9.Belt: trasporti gli strati finiti all'impilatore
• 10.Stacker: ricevendo strato pezzo per pezzo ed accatastando su sulla tavola di sollevamento, impilante carico 5T.
• 11.Sheets automobile, tavola del rotolo dell'uscita: consegni gli strati fuori, quindi imballando. possono essere due automobili, una che lavorano e l'altra che aspetta.
• sistema 12.Hydraulic: La pompa a ingranaggi 11KW fornisce la pressione 12Mpa.
• sistema di controllo 13.Electric: Un gabinetto elettrico e due pannelli di operatore (una console per la servo misurazione, SpA, HMI ed impilare, uno per svolgersi e livellare) con le funzioni complete e sicure

Parametri:

Processo della disposizione:

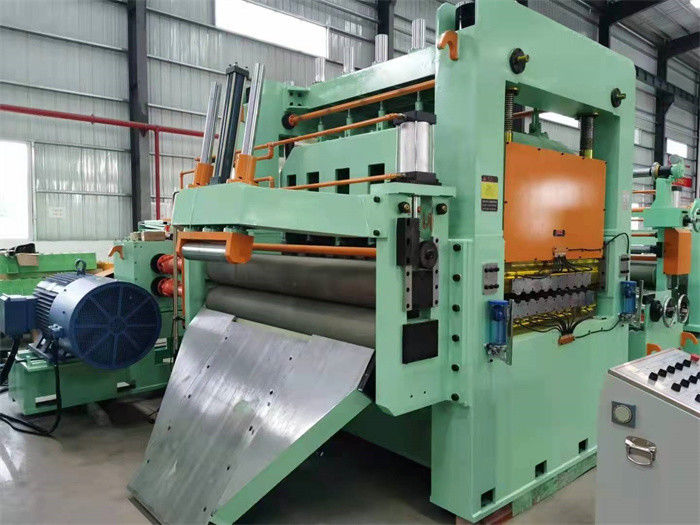

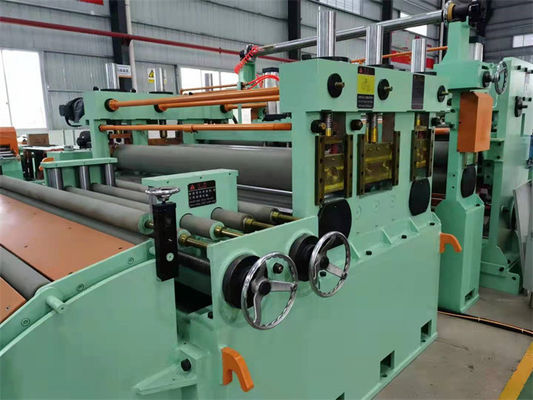

Foto:
