Strisce di rame di ottone laminatori a freddo caldo Spessore da 20 mm a 0,1 mm

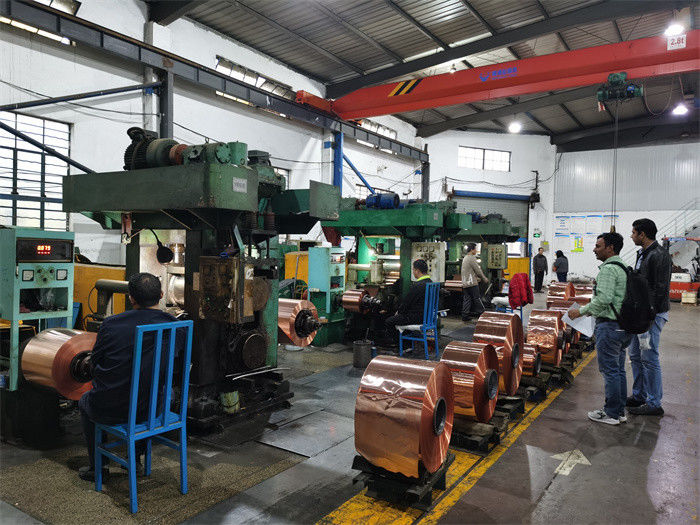

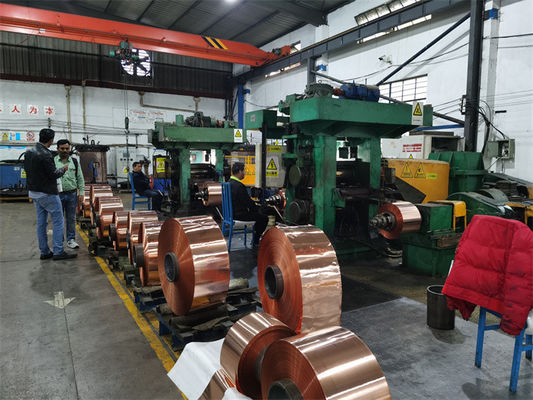

Fabbricazione a freddo a strisce di rame, bronzo e ottone

Strisce di rame (bronzo, ottone)Processo di laminazione:

• Da laminatura a caldo e a freddo, laminatura a caldo da billet fino a circa 17 mm di spessore da 2hi mulino
• Il laminatoio a freddo del rame sarà il primo laminatoio a rughe che produrrà circa 3 mm di lamiera per 4hi
• da 3 mm a circa 1 mm di spessore da un mulino inverso da 4hi
• Poi il mulino di laminazione fine produce strisce di rame e persino fogli di rame con un mulino idraulico AGC reversibile a 4 o 6 hi.

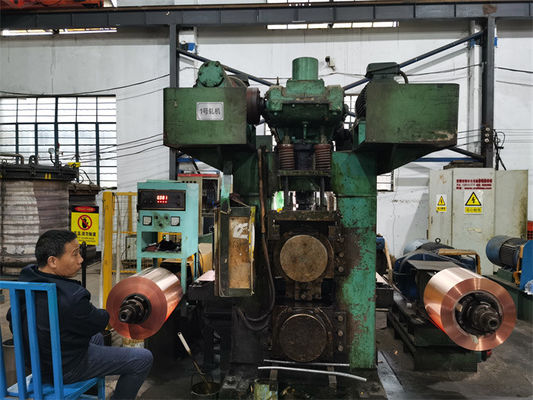

Strisce di rame Reversibile laminatore a freddo può essere 4-Hi o 6-Hi per realizzare rugoso laminatura, finissima laminatura e foglio laminatura strisce di rame.

Prendiamo come esempio l'input da 16 mm che si riduce a 1,5 mm:
16mm-10mm-7mm-5mm-4mm-3.6mm (annellazione)
4 mm-2.4 mm-1,7 mm-1,5 mm, totale 8 passaggi di laminazione

Specificativi del laminatoio a freddo idraulico 4Hi reversibile

Classe di strisce di bobina:
Copper (C110/C120/C122/C144),
Acciaio a caldo (C260/C268/C272),
Rossa ottone (C230/C220/C210)
Bronzi (C510/C511/C519/C521/C524).

Striscia di bobina d'ingresso: 12×16×250×400 mm
Spirale di uscita: 0,8×1,5×250×400 mm

Riduzione dello spessore per passaggio: Max 40%δ
Riduzione media dello spessore per passaggio: 30%
Riduzione totale dello spessore per laminazione dopo una ricottura: ≤ 90-95%δ
Riduzione dello spessore per ricottura intermedia: ~ 75%
Precisione di regolazione della tensione: ≤5‰, precisione di regolazione dello spessore: ≤土0.005mm

di peso superiore a 20 g/m2
Diametro esterno massimo:1200 mm
Diametro interno: bobine di materia prima: 500 mm ID di retrocessione: 508 mm
Peso massimo della bobina:3t

Forza di rotolamento massima:2500 KN
Torsione di rotazione: 30 KN.m
Velocità di rotolamento:max 200 m/min
Velocità di ricollegamento:max 220 m/min
Forza di riavvolgimento: 30 KN


Le piastre a strisce di rame (bronzo, ottone) e di lega di rame sono ampiamente utilizzate nelle industrie dell'elettronica, dell'automobile, dell'elettricità, degli elettrodomestici, ecc. per produrre parti come elementi elettrici, portalampi,tappo della batteria, pulsanti, sigilli, batterie agli ioni di litio, ecc.

Sistema idraulico AGC di pressionePer comprimere lo spessore del rame fino a 0,03 mm, la reazione ad alta precisione del sistema di controllo automatico AGC idraulico svolge un ruolo fondamentale:

Composto da 2 cilindri idraulici per il press-down, sistema idraulico servo, sistema PLC, indicatore di spessore, computer industriale, ecc. Il PC mostra anche ai conducenti i parametri PLC per il funzionamento e il risparmio.

Funzioni:

1 Premere manualmente o salire

2 Controllo della posizione dell'intervallo dei rulli

3 Controllo di controllo chiuso

4 Controllo chiuso prima del feedback

5 Controllo di pressione a circuito chiuso

6 Due cilindri idraulici in sincronizzazione

7 Due cilindri idraulici in regolazione dell'inclinazione

8 Controllo dello spazio tra i rulli

9 Controllo di misura della rigidità del mulino

10 Controllo della compensazione non lineare del flusso della servo valvola e controllo del margine di pressione del cilindro idraulico.

11 Accelerazione, controllo della compensazione della decelerazione,

12 Regolazione manuale dell'apertura e dello spessore del rullo

13 Controllo della protezione da sovraccarico della pressione e della differenza di pressione.

14 Controllo della protezione contro il sovraccarico

15 Controllo di apertura/chiusura rapida
