Bobina d'acciaio di alta precisione SS304 che fende linea macchine 0.3-3 x 1600

Macchine per taglio a bobina di acciaio SS 304 ad alta precisione(0,3-3 x 1600)

La linea di taglio della bobina di acciaio inossidabile ad alta precisione deve essere molto forte e molto precisa.la resistenza della lamiera in acciaio inossidabile è maggiore, Resistenza alla trazione ≤ 550Mpa Resistenza alla trazione ≤ 780Mpa.

La lamiera di acciaio inossidabile è di alta qualità, la sua superficie è brillante e liscia, dovrebbe essere ben protetta nel processo di taglio, tutti i rulli di trasmissione saranno rivestiti di gomma PU.

Configurazione:

Caratteristiche

1. un decoiler molto resistente e una piastra di spalato per la stampa di apertura della bobina, per tenere la bobina di acciaio costantemente durante il ritiro della striscia di acciaio, e inviare la testa della striscia nell'apparecchiatura di alimentazione.

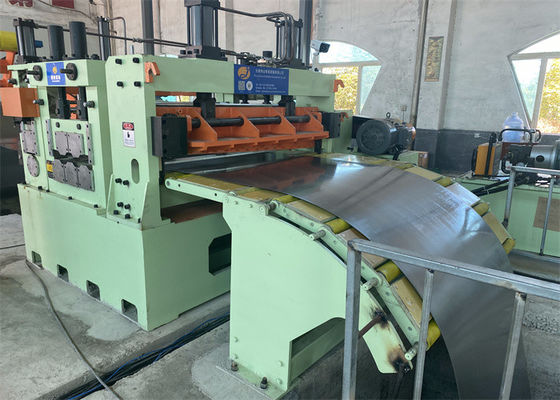

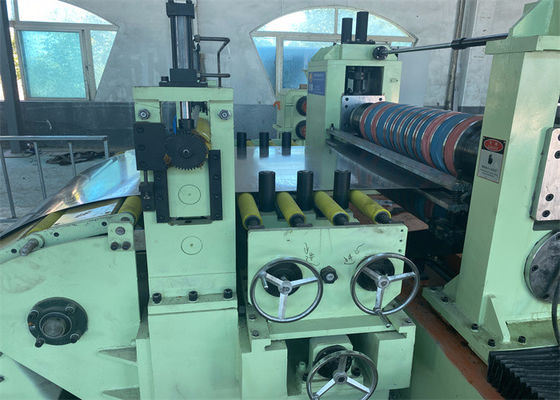

2.Slitter: i supporti, gli alberi, i coltelli sono più grandi e più resistenti del normale.

3.Tutti i rulli della trasmissione sono rivestiti di gomma PU per evitare che la superficie della lamiera STS venga graffiata.

4Il circuito del pozzo dell'accumulatore è più lungo e abbastanza profondo da assicurarsi che la striscia d'acciaio si accumuli.

5L'unità di rifornimento della tensione possiede sia il feltro a rulli che il feltro a lana per fornire una tensione stabile regolabile per il retrocesso.

6.La bobina di ricollocazione è dotata di un separatore a braccio superiore di tipo portale, con strisce di separazione da cima a pressione.

7La velocità di taglio è di solito limitata a 80 m/min.

8I coltelli da taglio saranno di materiale speciale SKD11, H13K, SLD, ecc.

9Il sistema idraulico, quali cilindri idraulici, valvole, deve essere robusto e più resistente.

Precisione di taglio:

• Tolleranza di larghezza di fessura: ¥0,10 mm; larghezza di fessura < 300 mm, spessore < 1,2 mm, tolleranza di larghezza di fessura ¥0,05 mm;
• Slit camber: ¥0,5 mm/M per strisce di larghezza superiore a 300 mm, ¥1,0 mm/M per strisce di larghezza inferiore a 300 mm. Le strisce di bordo situate entro 100 mm dal bordo della bobina madre non sono soggette alla restrizione.
• - 0,05 mm, ossia non più del 5% di una striscia di spessore superiore a 1 mm, tagliata a velocità stabile con coltelli affilati e spazi di taglio adeguati.
• Riverso sbalorditivo ± 0,5 mm (a velocità stabile, cambiamento di velocità non così veloce
• Turriforme di ricollo: ± 2,0 mm (al diametro massimo della bobina)

Processo di layout:

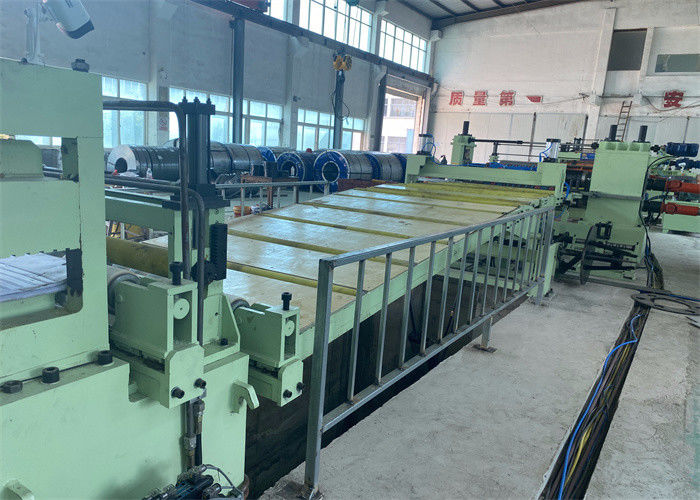

Sella di preparazione della bobina, Carro di carico della bobina, Uncoiler a mandrello singolo con rotolo di stampa, peeler della testa della bobina, alimentatore a pizzico e 5 rulli Pre-niveller, Shear, Pit loop 1, guida laterale, Slitter, scarta,Cerchio di fossa 2, Tensione e pre-separatore, rulli di post-sciatura e deflettore, retroiler con separatore di braccio superiore, carrello di scarico a bobina, (turntile)

Parametri:
