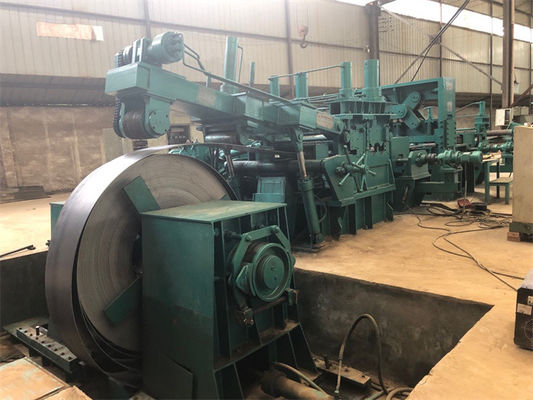

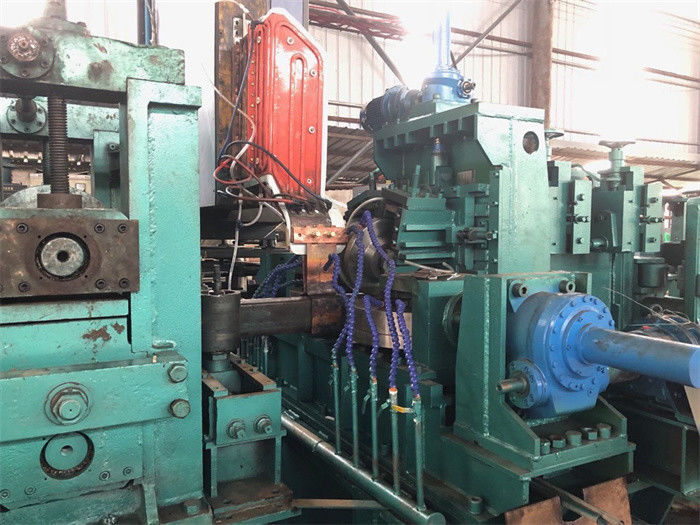

Linea di produzione della metropolitana di olio di API Steel Pipe Welding ERW (HG 219)

Linea di produzione della metropolitana di olio di API Steel Pipe Welding ERW (HG 219)
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
HG 219
Trading Properties
MOQ
1SET
period for dispatch
180-240Days
payment method
T/T

Product Details

Evidenziare:

Linea di produzione di tubi di olio ERW

Name: Linea di produzione della metropolitana di olio di API Steel Pipe Welding ERW
Input: Strisce d'acciaio di ora
Output: Tubi Φ89~Φ219
Producing Speed: 30 m/min
Land Area: 200m x 20m
HF Welder: Stato solido 800KW
Cutting: Il taglio della mosca ha visto
Tooling: Cr12, rulli GCr15
Forming Technology: 7 + 5 rulli orizzontali
Roller Shaft: Orizzontale 140mm
Total Power: 2500KW
Seam Heating: Ricottura di MF
Product Brief
Linea di produzione della metropolitana di olio di API Steel Pipe Welding ERW (HG 219) Il taglio di Uncoiling→Strip Straightening→ & il tubo online →polishing di sbavatura di saldatura Straightening→ del cooling→Sizing→ del →water di raffreddamento a aria del annealing→ di MF del → di rilevazione ...
Product Description

Linea di produzione della metropolitana di olio di API Steel Pipe Welding ERW (HG 219)



 Il taglio di Uncoiling→Strip Straightening→ & il tubo online →polishing di sbavatura di saldatura Straightening→ del cooling→Sizing→ del →water di raffreddamento a aria del annealing→ di MF del → di rilevazione della cucitura del → di spirale del table→ di Accumulating→ del difetto di rilevazione del → di Forming→ del welding→ orizzontale di HF (esterno ed interno) pilotano la fresatura che di conclusione del table→ del rotolo di Cutting→ il test→ →hydrostatic passa attraverso → controlla il → misura l'imballaggio del → del segno della pittura del →



Struttura orizzontale del rotolo & struttura verticale del rotolo:

Formazione della fase: la struttura orizzontale del rotolo di 8 insiemi, 2 di loro sta girando il tipo.

                         la struttura verticale del rotolo 7sets, 5 di loro sta girando il tipo.

Fase d'incollatura:  struttura universale del rotolo 4sets, strutture verticali del rotolo 4sets.

raddrizzamento della fase: i Turchi di 2sets 4rolls si dirigono


Sepcification della linea di produzione del tubo HG219:

Materie prime
acciaio a basso tenore di carbonio del, acciaio bassolegato, ora o CR.
resistenza alla trazione del : σb≤600Mpa
il  snervamento il limite: σs≤315MPa
2.0-8.0 x 800mm, ID508mm OD1800mm, 12T
Tubi finiti

dimensione rotonda del tubo del: Φ89~Φ219mm * 2mm ~ 8mm
quadrato del , dimensione rettangolare del tubo: 70 ×70mm~200× 200mm * 2.5mm~7.0mm

60×80mm~240 × 160mm * 2.5mm~7.0mm
producendo lunghezza: 6~12m (può essere progettato dalla richiesta del cliente)
precisione di lunghezza di taglio del : ±3mm (dal computer caldo di attrito ha visto)

Parametri della macchina

 Decoiler, espansione idraulica, freno aerodinamico, carico 12T

Apri capo e raddrizzatore della bobina: 30KW
il  tosa & il dispositivo di saldatura di testa, saldatura dello schermo di CO2
accumulatore a spirale del , 8m, 80m/min che si alimenta, 150KW
unità di formazione & d'incollatura del , CC 2 di 250KW x.

sega calda di volo di attrito del , 150KW, taglio idraulico di rotazione
tavola esaurita , 7.5KW.
saldatorediHFdi 800chilowatt,1messo; MFchetempra600KWx2sets
i rulli del , secondo i clienti convogliano le dimensioni

Prova idrostatica: 5-20s per pezzo,
 Potere totale dell'installazione: 2500KW
Linea velocità: 30m/min



Il tubo di ERW lavora la specificazione a macchina:

Modello Dimensione del tubo Saldatore di HF (chilowatt) Potere del motore (chilowatt) Velocità (m/min)
Фmm x millimetro
HG16 Ф (7-20) x (0.2-0.5) 60 22 80-140
HG25 Ф (8-32) x (0.35-1.3) 100 45 70-130
HG32 Ф (15-50) x (0.6-2.0) 150 110 60-120
HG50 Ф (20-63) x (0.8-2.5) 200 160 50-100
HG63 Ф (20-76) x (0.8-3.0) 250 200 30-90
HG76 Ф (25-80) x (1.2-4.0) 300 110x2 30-80
HG89 Ф (32-102) x (1.5-4.5) 300 132 x 2 30-80
HG114 Ф (38-127) x (1.5-4.5) 300 160 x 2 30-70
HG125 Ф (50-165) x (2.0-5.0) 400 185x2 20-60
HG165 Ф (76-165) x (2.0-6.0) 600 200x2 15-50



Linea di produzione della metropolitana di olio di API Steel Pipe Welding ERW (HG 219)Linea di produzione della metropolitana di olio di API Steel Pipe Welding ERW (HG 219)Linea di produzione della metropolitana di olio di API Steel Pipe Welding ERW (HG 219)
