Il calibro leggero ad alta velocità ha tagliato alla linea di lunghezza per la lamiera di acciaio
Il taglio di strato della bobina del metallo alla lunghezza è strato importante della bobina che elabora per fare le lamiere di acciaio piane nei pezzi, siamo produttore del taglio della lamina di metallo alla linea macchina di lunghezza, abbiamo taglio fornito alle linee di lunghezza a circa 30 paesi, gli strati venenti della bobina possono essere lamiere di acciaio laminate a caldo, laminate a freddo, galvanizzate, lo strato di acciaio inossidabile, strati di alluminio, la lamiera sottile richiede benissimo il livellamento ed il taglio veloce. Planarità +/-1mm, fermata veloce dello strato che taglia 2m x 28pcs/min, taglio 2m x 40pcs/min. della mosca.
Le manifestazioni ad alta velocità nel funzionamento continuo del livellatore, di servo alimentazione di lunghezza e del taglio pneumatico veloce, impilanti la velocità continua i formati venenti, per una bobina 2mm x 1250 di x 15T, prende 20minutes per tagliare, circa la bobina 40minutes uno.
Disposizione
Due insiemi arrotolano la preparazione la sella, il singolo uncoiler del mandrino con tensione posteriore, la stampa capa della bobina e dello sbucciatore, 4 l'alto livellatore, il ciclo del pozzo, la guida centrale, servo riparazione di lunghezza con la contaminazione, il taglio, la tavola della cinghia della consegna, uno o due impilatore degli insiemi.
Composizione
- Arrotoli la sella, bobine del deposito uno o due per il appoggio, il carico 20T
- Automobile di carico della bobina. bobina del carico sul mandrino del uncoiler, sul sollevamento del up-down e sulla camminata FWD-bwd.
- Singolo uncoiler del mandrino: il mandrino idraulico di espansione per Ф508mm standard, motore posteriore di tensione è installato per svolgersi stabile ed il livellamento, centralizzando la base del uncoiler per assicurare il centro di bobina sul ceterline.

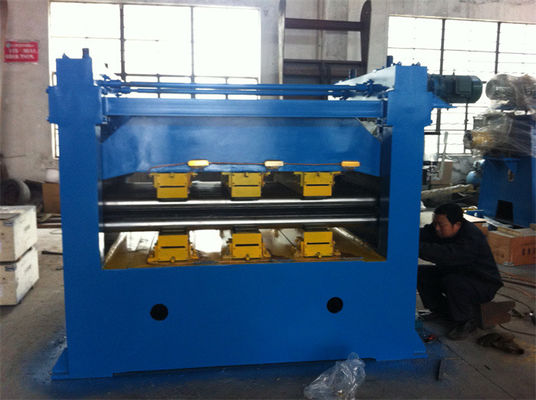

- Un livellatore di 2+15 rulli: 4Hi, 4 rulli di sostegno di file, CC 75KW.
- misura di lunghezza 7Servo (o withFilm che lamina): La servo lunghezza che misura (2+5+2 rulli guidati dal servomotore e dal regolatore), con l'unità di elaborazione ha ricoperto i rulli di pressione per la laminazione del film
- Taglio veloce pneumatico di arresto: taglio da giù da aumentare, forma di v più bassa dell'albero a gomito della lama.
- Nastro trasportatore: trasporti gli strati finiti all'impilatore
- Impilatore: impilamento del carico 5T.
- Automobile degli strati: consegni gli strati fuori, quindi imballando. possono essere due automobili, una che lavorano e l'altra che aspetta.
Parametri:
| Taglio leggero ad alta velocità del calibro alla lunghezza |
Parametri |
| Spessore d'acciaio dello strato della bobina (millimetri) |
0.2-1.5mm, 0.25-2.0mm, 0,3 -3.0mm, 0.4-4.0mm |
| Larghezza d'acciaio dello strato della bobina (millimetri) |
600mm, 1000mm, 1250mm, 1600mm |
| Carico svolgentesi (la TA) |
10T, 15T, 20T |
| linea velocità (mpm) |
80m/min |
| Tagliando accuratezza (millimetri) |
±0.50mm /2m di lunghezza
|
| Livellamento della precisione |
≤±1.0mm/m2 |
| Taglio delle sbavature |
≤3% di spessore |
| Impilamento della precisione |
≤1.0mm di larghezza, ≤1.5mm di lunghezza, |
| Potere totale (chilowatt) |
100KW ~ 130KW ~ 150KW |
| Area territoriale (L x W) |
25m x 10m |
I nostri clienti del taglio ad alta velocità alla lunghezza:
in Malesia, KSA, nei UAE, in Nigeria, in Algeria, U.S.A., in Russia, in Etiopia, nell'Egitto, ecc.

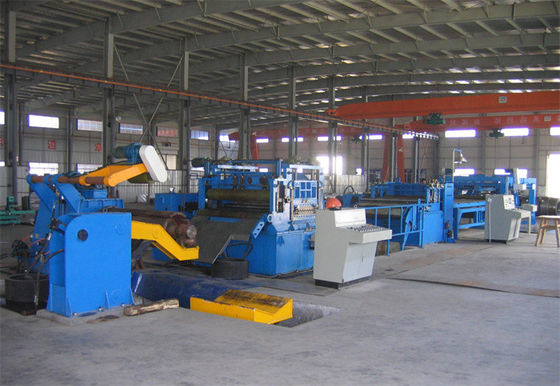

Foto:
