Macchina di taglio per linee di taglio di bobine di acciaio di precisione per taglio di acciaio inossidabile 2 x 850

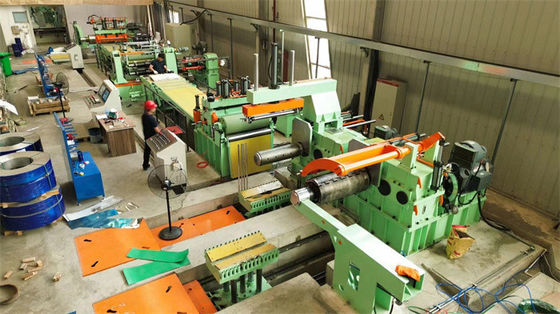

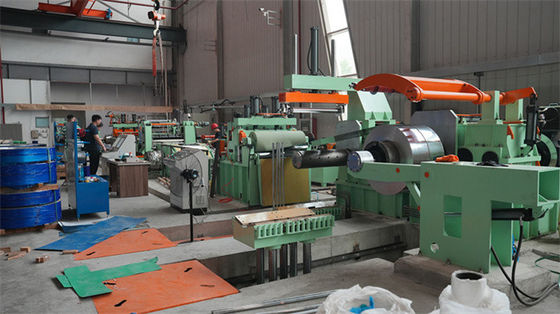

Progettiamo e realizziamo una linea di taglio di bobine in acciaio inossidabile da 0,2-2 x 850 capacità per il cliente con i caratteri seguenti:
1. Uncoiler a cantilever con tensione posteriore
2. pizzicare deflettore rotolo e taglio del raccolto
3. due buche di loop prima e dopo la fessura
4. Laminazione della pellicola prima della fessura
5. ripiegatore di rottami verticale online
6. tensione della piastra e separatore
7 retroillatore a doppia mandrella
In una linea di taglio dell'acciaio, la macchina per il decollaggio, la macchina per il taglio e la macchina per il ricollaggio sono le unità principali.
- Macchina per lo scarico: caricare la bobina d'acciaio sul mandrello dello scarico, aprire la testa della bobina e scaricare la bobina nel processo di taglio.

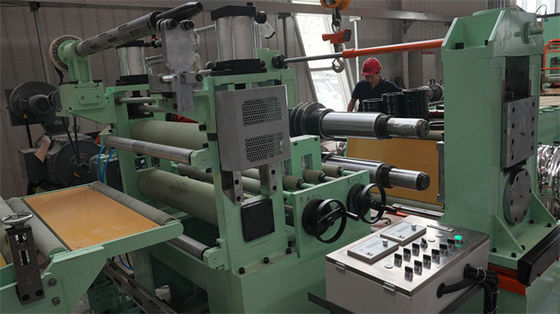

- Slitter machine: doppi arbor per indossare coltelli rotanti circolari per tagliare la striscia d'acciaio longitudinalmente, il motore e il cambio guidano i due arbor,la pressione verso il basso dell'arbor superiore è regolata da motore e motore a vermi.
Gli strumenti di taglio comprendono coltelli circolari, spaziatori in acciaio tra coltelli e cuscini per guidare le strisce di fessura che escono direttamente dal taglio.
La precisione del taglio è molto importante, i due alberi devono essere paralleli, i coltelli e gli spaziatori devono essere di buona precisione.
Cambiamento dei coltelli: apertura del supporto di taglio laterale, installazione degli utensili su due alberi.Due teste di taglio o alberi rotanti della torretta consentono di disattivare l'installazione degli utensili e di risparmiare tempo di inattività.
- Macchina di ricollocante: ripiega le strisce di fessura sul mandrello del ricollocante, comprende separatore di stampa, mandrello di espansione, motore di trasmissione e cambio, braccio di supporto, spinta.
Per l'avvolgimento di lamiere sottili, il mandrello di ricollo è senza cuciture, per proteggere le strisce d'acciaio all'interno degli strati.
Le strisce di acciaio avvolte sono ordinate in strati e bordi, il telescopio entro 0,5 mm
La macchina di taglio di lamiere sottili ha bisogno di taglio ad alta velocità 120m/min, 150m/min, 200m/min, quindi circa mezz'ora può tagliare una bobina, più
Un meccanismo efficace è stato progettato per ridurre i tempi di carico, di infilazione e di scarico in 10 minuti, ogni 8 ore possono essere tagliate 10 bobine (10 bobine x 15T = 150T).
Parametri:
| Linea di taglio 0,25 - 2,0 X 850 200 mpm |
Parametri |
| In arrivo bobine in acciaio |
ID508mm, 610mm, OD1800mm, peso della bobina 15T |
| Fabbricazione a partire da prodotti della voce 8528 |
ID508mm, OD1800mm, peso della bobina 15T max |
| Larghezza della bobina madre |
300-850 mm |
| Larghezza della bobina |
20 mm -600 mm |
| Numero di taglio |
1 mm x 30 fessure; 2 mm x 15 fessure |
| Motori principali |
Slitter 110 kW + Recoiler 132 kW |
| Coltello da taglio |
ID205 x OD320 x 10/15 mm SKD11 HRC58-61 |
| Manico di rimbocco |
Maniche senza cuciture |
| Opzionale |
Fabbricazione a partire da prodotti della voce 8528 |
| Velocità di taglio |
0-100-200 mpm regolabile |
| Configurazione |
Siemens PLC, Inovance VFD, Valvole Vitory |
| Precisione di taglio |
Larghezza della fessura ± 0,1 mm; camber ± 0,1 mm/m; bur 5% dello spessore; gobba di ricollo < 0,5 mm |
