L'acciaio inossidabile di spessore tagliato alla lunghezza 2-16 X 2000 doppi livellatori con taglio dei bordi

L'acciaio inossidabile di spessore tagliato alla lunghezza 2-16 X 2000 doppi livellatori con taglio dei bordi

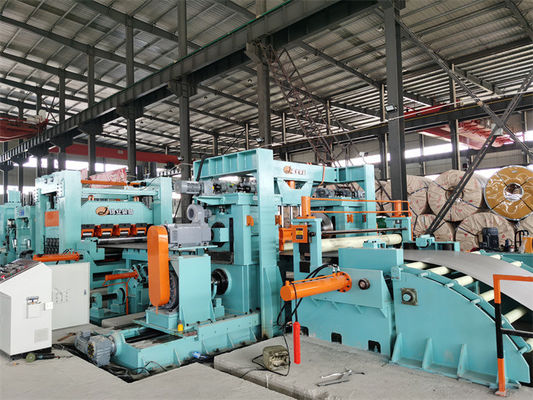

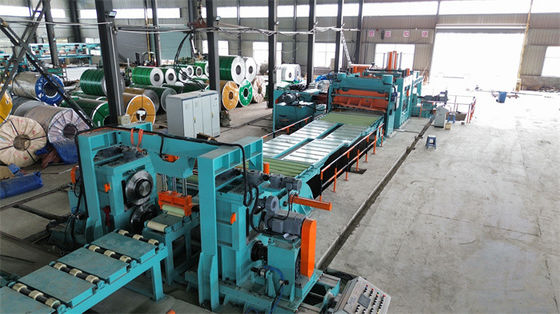

La linea di taglio in acciaio inossidabile di spessore è2-16 mm di spessore richiede due livellatori, posizionati uno accanto all'altro, un livellatore per 2-6 mm,l'altro per 4-16 mm. Inoltre, la linea di taglio della lamiera di acciaio inossidabile ha funzione di taglio del bordo, rivestimento con pellicola, charaters di impilazione automatica, siamo esperti nella linea di taglio della lamiera di acciaio inossidabile spessa in lunghezza,può guidarvi a vedere la linea di funzionamento nel nostro impianto cliente.

Acciaio inossidabile, come la serie SUS200, SUS300, SUS400, rispetto all'acciaio al carbonio normale Resistenza alla trazione ≤ 270Mpa Resistenza alla trazione ≤ 465Mpa,Resistenza della lamiera in acciaio inossidabile Resistenza alla trazione ≤ 500Mpa Resistenza alla trazione ≤ 800Mpa


Composizione e parametri:

SUS201, SUS304, SUS410Aspetta.Specificità dell'acciaio per riferimento:


Personaggi:


1.Despigolo / Decoiler

La linea di taglio a lunghezza è dotata di bobine di acciaio pesanti di calibro pesante.

Ogni mandrello ha tre passaggi, l'apertura e la chiusura di due mandrelli da cilindri idraulici.

Meccanismo di contrapposizione installato sopra la base dello svincolo, per garantire la stabilità dello svincolo.

2. Apri testa a bobina del portale

Il telaio del portale è molto resistente, con un rullo di snubber press, un rullo di raddrizzamento sulla parte superiore del telaio.
la pressione idraulica sul rullo di snubber sopra la bobina di acciaio e il suo angolo di pressione è regolabile

Il rullo di raddrizzamento può scivolare avanti e indietro per seguire la testa della striscia e raddrizzarla.

La piastra a pala installata sul preleveler sostiene la testa della bobina mentre raddrizza la testa della bobina della presse a rulli.

3. primo 2+5 pre-leveler

Il rullo è enorme e forte,alleviando lo stress interno della bobina d'acciaio, la superficie del rullo è indurita e cromata

Per alleviare la tensione di piegatura di svincolo allo stato rilassato.

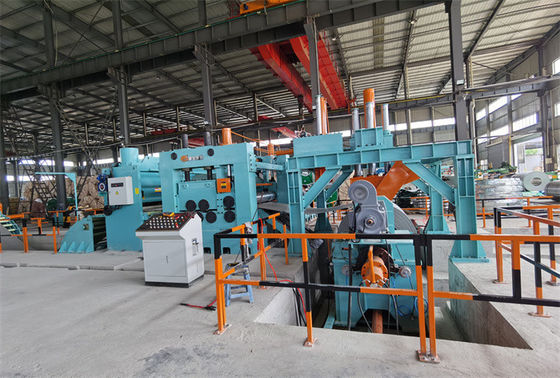

4. taglio dei bordi: prima e dopo l'area di taglio è disponibile una fossa di accumulo, il taglio dei bordi è fatto con due bracci di taglio a disco a cantilever aperti e chiusi in base alla larghezza del foglio,con rotolo di stampa per evitare che il foglio principale flutti, poi due riavvolgitori di rottami.

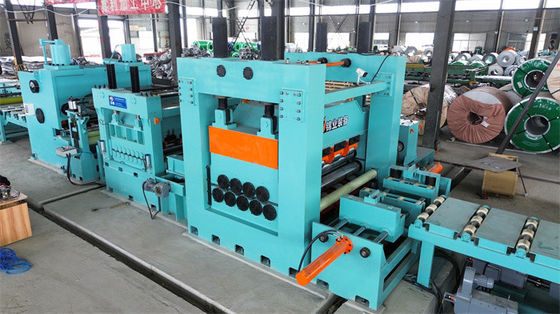

5. Livellare pesante ((Doppia levellare)

numero di livellatori pesanti sarà 13pcs, 11pcs o 9pcs, diametro dei rulli sarà 180mm -230mm -300mm,
L'apertura e l'angolo dei rulli superiori e inferiori possono essere regolati.

Nessun livellamento di arresto, il livellatore funziona continuamente senza premere la piastra di acciaio durante il taglio sincrono, questo è buono per proteggere la superficie della piastra di acciaio senza lasciare segni di rulli

Quando il taglio è interrotto, il livellatore è tenuto in congiunzione e fermato durante la misurazione dell'encoder.

Il grande livellatore si trova prima del piccolo livellatore, in base allo spessore del foglio per scegliere il livellatore adatto per ottenere il miglior foglio di piattezza.

6. Taglio idraulico

Taglio: telaio robusto, stazione idraulica robusta per taglio, tipo di taglio a pendolo, arresto del taglio sotto misurazione dell'encoder.

7- Impilato automatico.

Bomba portellone impilazione, ricevere ogni foglio sul braccio del rullo, aprire i due bracci per rilasciare il foglio cadere giù sul tavolo di sollevamento.

Tavolo a rotoli consegnare i fogli impilati verso l'esterno per imballare.

8Controllo automatico, l'intero processo è sotto controllo PLC in modalità automatica.
