Fogli di alluminio per la linea di taglio longitudinale 0,15 -1,5 x 1600

Fogli di alluminio per la linea di taglio longitudinale 0,15 -1,5 x 1600


La macchina di taglio longitudinale di fogli di alluminio a bobina di alluminio è appositamente progettata per i processi di svolta, taglio longitudinale e avvolgimento di bobine di alluminio,in particolare il taglio di bobine di alluminio allo stato O (Al2Q3). Il materiale in alluminio è leggero, sottile e morbido, con requisiti molto elevati per la precisione di taglio e la precisione di avvolgimento.che riflettono il livello di precisione della fabbricazione delle attrezzature

L'intera linea di taglio comprende una piattaforma di stoccaggio, un decollatore mobile, una fossa di stoccaggio anteriore, una guida laterale mobile, una macchina per taglio a disco (disponibili doppi taglio), una macchina di avvolgimento dei bordi offline,- No, no.. 2 serbatoio, pre-separazione, stazione di tensione (tipo piastra+due rotoli), macchina di taglio posteriore, rullo deflettore di misurazione, dispositivo di separazione della stampa, retroiler e carrozza di scarico.Tra questi:, il livello di progettazione strutturale e di configurazione di ciascuna parte deve raggiungere un livello di precisione elevata per soddisfare i requisiti di taglio e avvolgimento di alta precisione

Caratteristiche dell'apparecchiatura:

1Questa linea di taglio tiene pienamente conto della protezione superficiale della lamiera: il blocco a forma di ventola del tamburo di svincolo adotta una sovrapposizione seghettata.il rullo di stampa e il rullo di transizione sono entrambi rulli di gomma avvolti, e il retroiler è avvolgente senza soluzione di continuità.

2Il ponte di attraversamento del circuito di ingresso è di tipo sollevamento, che comprende un dispositivo di alimentazione a forma di arco, e il rilevamento ad ultrasuoni consente uno stoccaggio del materiale sufficiente e flessibile.

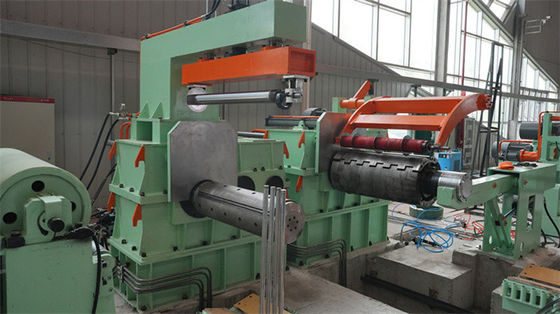

3Espansione e contrazione idrauliche del mandrino di svincolo, centraggio automatico, frenata pneumatica e alimentazione attiva nel circuito di stoccaggio.

4La stazione di guida laterale mobile comprende macchine per ricevere, fissare e tagliare il materiale, che possono non solo collegare la testa di svincolo per ottenere l'alimentazione del materiale al taglia disco,ma anche soddisfare l'alimentazione attiva nel pozzo di stoccaggio.

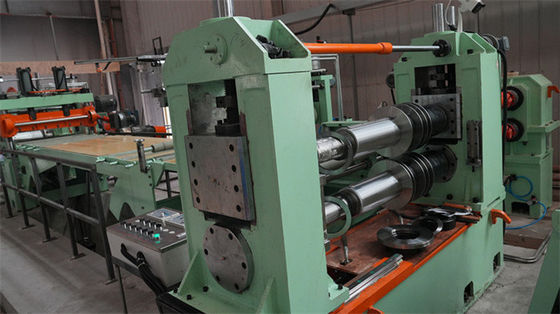

5Taglio longitudinale Taglio: lame a disco, taglio parallelo dell'albero della lama superiore e inferiore, servopressione dell'albero della lama superiore da un sollevatore a vite a sfera, righello elettronico che controlla la precisione del sollevamento,Dispositivo anti-movimento assiale e di eliminazione del rilievo di sollevamento che garantisce la precisione, con movimento assiale dell'albero della lama entro 0,005 mm.

6. Macchina di avvolgimento di rottami di bordo offline: i rottami di bordo cadono liberamente nel pozzo e vengono tirati fuori dal pozzo per raccoglierli in rotoli.C'è una piastra di pressione feltro sul tavolo guida di transizione per evitare che la coda di cadere nel loop.

7. Meccanismo di separazione delle strisce: organizzare la posizione delle strisce che separano i pezzi del disco in base alle dimensioni delle strisce, e assicurarsi che le strisce siano separate in modo ordinato attraverso tre volte di separazione.

8. Tavola di tensione, oltre alla tensione della piastra, dotata di tensione a doppio rullo, tensione di controllo servo, tensione stabile e regolabile con elevata precisione.

9. Rollo di deflessione di misurazione della velocità: il diametro del rullo è relativamente grande, e subisce strisce di misurazione della velocità e di rotazione per adattarsi agli angoli di avvolgimento e ai requisiti di regolazione della velocità.

10Meccanismo di separazione della pressione: la colonna di guida idraulica preme direttamente verso il basso e la pressione uniforme aumenta passivamente, garantendo una separazione pulita e affidabile delle strisce.

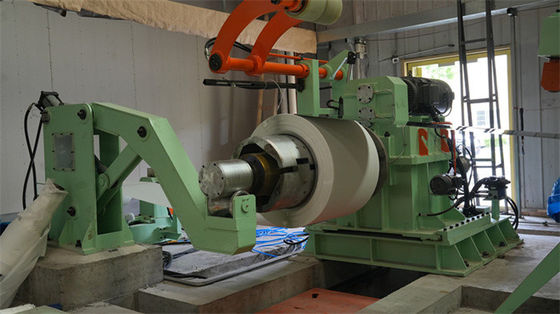

11. Retroiler a mandrello senza cuciture: tamburo senza cuciture a doppia mascella, blocco di espansione interno è una manica integrata, con buona rigidità e alta precisione; controllo della tensione costante a frequenza variabile.

Composizione e parametri:
