Alta produttività dell'alto risparmio di energia inverso del laminatoio a freddo quattro per acciaio inossidabile
Product Details
laminato a freddo a risparmio energetico
,Laminatoio a freddo di acciaio inossidabile
,laminatoio a freddo ad alta produttività
Alta produttività dell'alto risparmio di energia inverso del laminatoio a freddo quattro per acciaio inossidabile
Il laminatoio a freddo dell'alto reversibile di produttività del risparmio di energia è competitivo in acciaierie laminanti a freddo, per le ragioni:
- Ingranaggio doppio dello spostamento che riduce i rapporti: la più grandi coppia di torsione e tensione per il rotolamento più a bassa velocità dello strato più spesso, la più piccola coppia di torsione e la tensione per il rotolamento ad alta velocità del foglio sottile, questo modo, i motori di azionamento possono essere in gran parte più piccole e il comsumption di potere si riduce molto.
- Gli aumenti di investimento del mulino nei cambi riducentesi, ma il risparmio di energia ed il trasformatore molto più piccolo in gran parte compensare il costo ed il beneficio molto tempo.
- Il funzionamento del mulino è più stabile e durevole, per il carico sul mulino è sempre al massimo il punto adatto.
- Se i motori a corrente alternata possono essere presi l'uso, il risparmio di energia può essere 10% più di meno dei motori di CC.
- Il nostro mulino freddo di alta produttività del risparmio di energia è stato collaudato nelle fabbriche del cliente, molto riuscito e popolare.

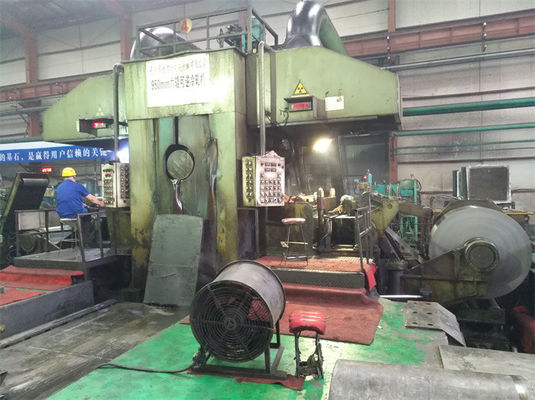

Qui prenda a 850 4Hi il laminatoio a freddo reversibile per lo strato di acciaio inossidabile che si riduce come esempio:
|
motore del mulino |
motore del recoiler | riduttore del mulino | riduttore del recoiler | |
|
Tradizionale |
2 x 800Kw Z-560-4 515/1200 440V |
2 x 800Kw Z-560-4 515/1200 440V |
I=9; V=305m/min Coppia di torsione dell'uscita: 267KN.M; |
mandrelΦ500 ×850 (I=6.3; V=299m/min) Tensione: 103.8KN; |
|
Risparmio di energia di alta efficienza |
2 x 500Kw Z4-500-42 400/1200 440V |
2 x 500Kw Z4-500-42 400/1200 440V |
I=14/9 V=196/305m/min 334.25/214.9KN.M; |
Mandrino Φ650×850 I=14/9 V=175/272m/min tensione: 185.7/119.4KN; |
|
Conclusione: 1) il mulino di alta efficienza del nuovo tipo ha più grande coppia di torsione di 25% nel rotolamento approssimativo e la più grande tensione 78,9%, la coppia di torsione e la tensione è abbastanza completamente alla velocità aumentante ed al rotolamento più stabile al foglio sottile inferiore a 0.3mm; 2) il risparmio di energia è ovvio, trasformatore può essere 800-900KVA più piccolo. |
||||
Laminatura:
Laminatoio di carico del mandrino recoiler→4hi del car→solid di profitto del →coil idraulico del uncoiler (includa le placche a pressione dell'uscita e dell'entrata)--recoiler solido del mandrino (controllo elettrico, circuito di lubrificazione idraulico e sottile del sistema di AGC,)
Configurazione
- L'idraulico di AGC è controllato dal computer a due stadi. Non solo ha le funzioni della lacuna costante del rotolo, forza di rotolamento costante, spessore pre controllo/monitoraggio, ma inoltre ha tensione AGC.
- Il laminatoio principale e la bobinatrice destra e sinistra sono guidati da un insieme completo di Siemens elettronicamente hanno controllato il motore a corrente continua. (struttura Misto-montata), alimentazione elettrica dell'SCR
- Il laminatoio ha sistema di pressione idraulica, idraulico di pompaggio di regolamento, sistema laterale di regolamento di spinta, rotolo di piegamento positivo e negativo di rotolo intermedio, sistema di lubrificazione trattato e sistema di lubrificazione dell'attrezzatura
- Le bobinatrici destre e sinistre adottano il tamburo solido di grande tensione, comando digitale di tensione
- L'allarme di collegamento e dell'errore del processo di produzione dell'unità è controllato dal controllore logico programmabile (SpA) per realizzare l'automazione del processo di produzione.
- Il laminatoio ha pressione idraulica completa. Ha in secondo luogo le funzioni di controllo di controllo di flusso completo del colpo, controllo di adeguamento di deviazione, controllo di precaricamento automatico, spessore AGC pre controllo, monitoraggio AGC di spessore, controllo della compensazione di AGC di tensione/velocità AGC, di accelerazione e della decelerazione, rotolare la compensazione dell'eccentricità e base di dati di laminatura, pannello dati e funzione d'inseguimento del prodotto e di controllo delle operazioni di qualità, registrazione automatica di rotolamento ad alta velocità di dati, generazione di reports automatica, allarme dell'errore e registrazione. Registrazione ed altre funzioni di gestione del processo.
- Sistema di allarme di rilevazione, dell'esposizione e dell'errore dei parametri trattati e dei parametri chiave dell'attrezzatura
- Il sistema di raffreddamento dell'emulsione ed il sistema di filtrazione di precisione sono usati per lubrificazione trattata.
- I sistemi di protezione della sicurezza quali la protezione di sovraccarico, la protezione di rottura della striscia ed il parcheggio di emergenza sono installati in laminatoi.
- Gli ingranaggi a freccia duri del fronte del dente (accuratezza del grado 5) sono utilizzati per le bobinatrici destre e sinistre e le macchine principali. SKF, FATICA, TIMKEN sono usati per i supporti dell'albero ad alta velocità e la fabbrica del cuscinetto di Harbin/Wafangdian/Luoyang è usata per i cuscinetti dell'albero lento.
- L'unità adotta il controllo di computer a due stadi per realizzare il controllo dei processi di produzione dell'unità. L'unità ha il calcolo di programma, la distribuzione del passaggio, il regolamento ed ottimizzazione di parametro di rotolamento. Parametri trattati in tempo reale e rilevazione, esposizione ed allarme chiave
- Adeguamento rapido della linea di rotolamento elevazione dal cuneo propenso e dal punto
- Cambiamento del rotolo rapido di lavoro rotolare rotolo intermedio (circa 8 minuti)
- L'unità adotta il velocimeter di laser importato per realizzare il secondo controllo di flusso e per migliorare il tasso di prodotto finito, mentre conserva il codificatore per misurare la velocità
- La tensione dell'unità è misurata direttamente dal tensiometro importato, dal controllo a circuito chiuso e dal visualizzatore digitale
- Le componenti principali del sistema ad alta pressione di AGC, del sistema di piegamento del rotolo e del sistema laterale del rotolo adottare i prodotti importati; le componenti del circuito idraulico a bassa pressione adottare i prodotti ben noti prodotti da tecnologia importata domestica.
- Lo spessore dell'unità è misurato dallo spessimetro dei raggi x fatto in Cina, il codificatore è P+F dalla Germania ed il commutatore di prossimità è fatto dal MALATO dalla Germania.
- Il rotolo del lavoro è posizionato radialmente dal supporto laterale del rotolo, che migliora la rigidità ed impedisce il piegamento del lato. L'asse è posizionato dalla porta di sostegno dell'estremità ed è controllato dal cilindro, che è conveniente per il cambiamento online del rotolo del passaggio del prodotto finito e soddisfa le richieste del rotolamento di acciaio inossidabile.
- lubrificazione dell'Petrolio-aria per l'appoggio sopportare del cuscinetto a rulli

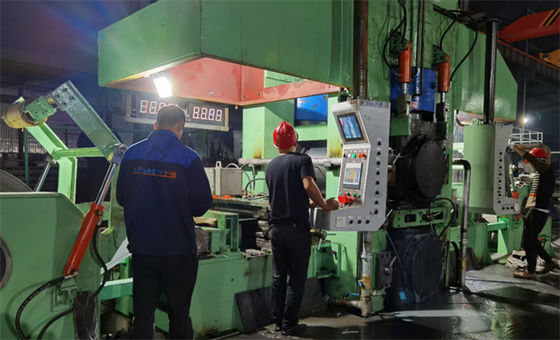

850 4Hi alto AGC idraulico che invertono laminatoio a freddo.
| Parametri d'acciaio della bobina | |
| materiale d'acciaio della bobina |
acciaio inossidabile |
| Gli ss ricevuti arrotolano la striscia | 550-750mm x 1.5-3.0mm |
| Bobine ricevute degli ss | IDENTIFICAZIONE di 610mm, 2000mm OD, 15T |
| Cold-rolled ha finito gli ss arrotola la striscia | 550-750 x 0.25-1.2mm |
| Parametri inversi del laminatoio | |
| Velocità del laminatoio | 300m/min massimo |
| Forza di rotolamento | 10000KN massimo |
| Retrocedere tensione | Fino a 120KN |
| Rullo del lavoro, spec. media del rullo. | Ф165 x 850mm |
| Spec. di sostegno del rullo. | Ф730x800mm |
| Potere del motore principale | 500KW x 2 |
| Potere del motore di ritrazione | 500KW x 2 |
| Controllo elettrico | AGC idraulico, driver di CC di Siemens RA80, SpA, sistema dello spessimetro dei raggi x |
| Circostanze liquide | Lubrificazione a olio sottile per i cambi, lubrificazione del gas di olio per sopportare i sedili, stazioni idrauliche, sistema di liquido refrigerante di laminatura |
| Cambiamento automatico del rullo | Azionamento idraulico del cilindro e del motore, realizzare il cambiamento automatico del rullo |
