Slitter per linee di calibro sottile superprecisione per l'industria delle batterie agli ioni di litio

Slitter per linee di calibro sottile superprecisione per l'industria delle batterie agli ioni di litio
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
(0,1-1) x1250
Trading Properties
MOQ
1 set
Packing
3 x 40HC
period for dispatch
120 -150days
payment method
L/C, T/T
Supply Capacity
20sets all'anno

Product Details

Evidenziare:

Industria delle batterie agli ioni di litio

,

Linea di taglio a passo sottile

,

Linea di taglio di super precisione

Name: La macchina per tagliare la linea di calibro sottile ha una super precisione
Material: Acciaio elettrico al silicio CRGO, CRNGO
Sheet Thickness: 0,1-1 mm
Sheet Width: 300-1250 mm
Slitting Speed: 0-250 mpm
Slitting Quantity: 40 strisce
Slit Width Tolerance: +/- 0,05 mm
Total Power: 300KW
Land Area: 25m x 8m
Slitter Arbor: 180 mm
Recoil Mandrel: 508mm
Tension Station: coppia di rotoli in PU
Product Brief
Macchina da taglio per linee di taglio a calibro sottile Super precisione per l'industria delle batterie agli ioni di litio La linea di taglio per fogli sottili super precisa e super veloce mostra la capacità della nostra azienda, la velocità può arrivare fino a un massimo di 300 m/min, la super ...
Product Description

Macchina da taglio per linee di taglio a calibro sottile Super precisione per l'industria delle batterie agli ioni di litio



La linea di taglio per fogli sottili super precisa e super veloce mostra la capacità della nostra azienda, la velocità può arrivare fino a un massimo di 300 m/min, la super precisione significa che le strisce tagliate sono lineari, poche sbavature, tolleranza della larghezza della fessura entro 0,05 mm, lo spessore può essere molto sottile fino a min. 0,05 mm anche se solitamente superiore a 0,10 mm. Darvi il benvenuto per fornire le vostre esigenze specifiche, quindi possiamo proporre la macchina per voi.



Caratteri:

  1. Sella per riporre la bobina: mettere la bobina pronta sulla sella, il carrello portabobine (carrello) può entrare sotto la bobina e sollevarlo, riducendo il tempo di lavoro del carroponte ed evitando che la bobina d'acciaio venga danneggiata se la gru mette la bobina direttamente sul carrello portabobine.
  2. Carrello di carico coil: carrello per coil a pavimento o a fossa, garantisce un caricamento efficiente del coil sul mandrino di svolgimento.
  3. Svolgitore a mandrino singolo: mandrino ad espansione idraulica adatto per mandrini senza saldatura da 508 mm e può installare segmenti aggiuntivi o manicotti in gomma per srotolare bobine con diametro interno più grande. Il carico sul mandrino varia con bobine metalliche di diverse dimensioni.
  4. braccio della pressa per trazione della testa della bobina, piastra di spalatura del pelapatate: cooperano tra loro per aprire la testa della bobina e inviarla all'alimentatore.
  5. Alimentatore a pinza (tipo viaggiante): durante l'infilatura invia la testa della bobina in avanti alla taglierina, in modalità automatica, sincrono con la taglierina che invia continuamente la striscia nel circuito dell'accumulatore.
  6. 1# primo anello dell'accumulatore nel terreno: ponte di sollevamento su-giù della catena motrice automatica per far passare la lamiera sottile durante la fase di infilatura, in modalità automatica, accumula il viaggio dell'acciaio nella fossa del circuito per sincronizzare l'alimentazione della pinza e la velocità di taglio, con occhi elettrici sulle pareti della fossa per il feedback.
  7. Rulli di pressione e guida laterale (tipo mobile): per guidare orizzontalmente e verticalmente il nastro di acciaio al centro della macchina da taglio. regolazione automatica della guida laterale in base alla larghezza del nastro di acciaio.

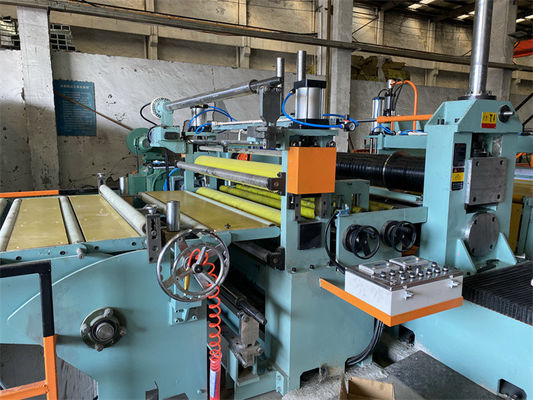

  8. Taglierina: include una coppia di alberi di coltello paralleli, un supporto per taglierina mobile, un supporto per taglierina fisso, meccanismo a vite, azionamento e trasmissione controllati dal driver CA.
  9. Avvolgitore per rottami di bordo: rottami di vento separati offline, i rottami cadono facilmente nella fossa.
  10. Fossa dell'anello dell'accumulatore 2#: la stessa struttura con la fossa dell'accumulatore 1#, per garantire la velocità sincrona di taglio e riavvolgimento, le strisce tagliate non si impigliano mai nell'anello.
  11. Unità di misurazione della tensione e della velocità: tipo idraulico con feltro di lana e tensione a doppio rullo per il riavvolgimento, codifica per misurare la velocità della linea prima del riavvolgimento.
  12. Rullo deflettore e pre-separatore: prima del riavvolgimento, separare le strisce di acciaio in ordine e guidarle nella direzione verso la pinza del mandrino di riavvolgimento.

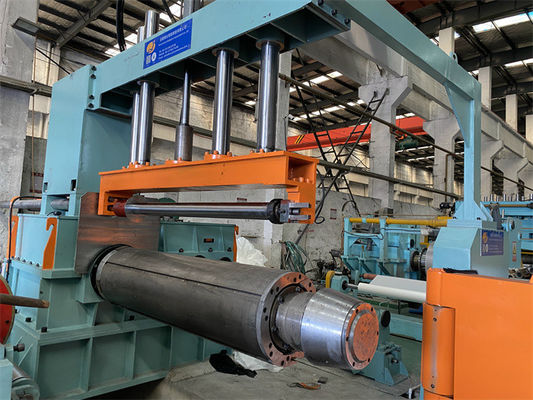

  13. Separazione del braccio superiore e del riavvolgitore: mandrino senza giunzioni, per garantire un buon riavvolgimento, differenza del bordo ± 0,05 mm.
  14. Sistema di controllo elettrico: PLC per controllare la linea di taglio che lavora ad alta velocità 300 m/min.

parametri:

Linea di taglio 0,1 -1 X 1250 250 mpm Parametri
Prossime bobine d'acciaio ID508mm, 610mm, OD1800mm, peso bobina 20T
Bobine per bambini finite ID508mm, DE1800mm, peso bobina 20T max
Larghezza della bobina madre 300-1250mm
Larghezze della bobina del bambino 10mm-100mm
Numero di tagli 40 fessure
Motori principali Taglierina 110KW + Avvolgitore 132KW
Coltello da taglio ID205 x diametro esterno320 x 8/10 mm SKD11 HRC58-61
Mandrino riavvolgitore Mandrino senza giunture
Opzionale Taglierine a scambio veloce, tornello di scarico
Velocità di taglio 0-150-250mpm regolabile
Configurazione PLC, Inovance Drive, Valvole Rexroth
Precisione di taglio

Larghezza fessura ±0,05 mm; Curvatura ±0,05 mm/m;

fresa 3% dello spessore; gobba di rinculo <0,3 mm
