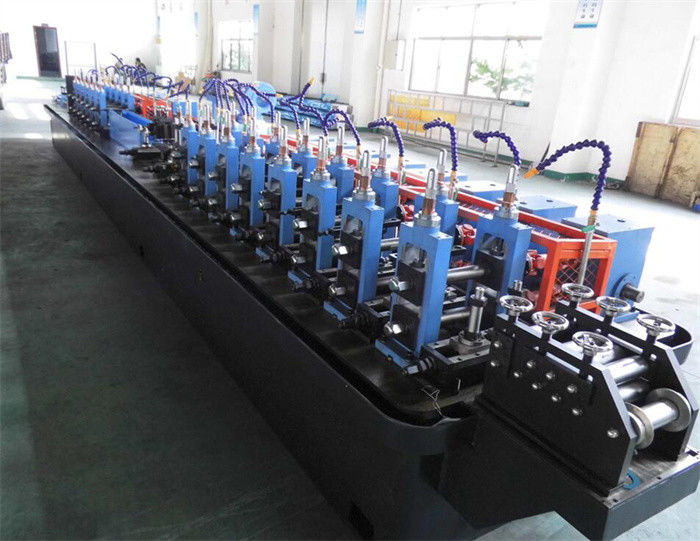

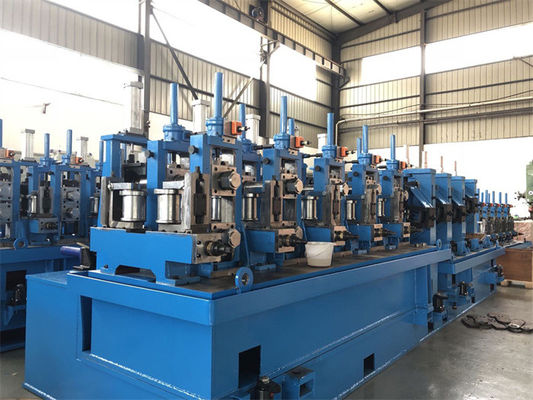

Tubo di acciaio di saldatura ad alta frequenza di ERW che fa macchina con la cucitura diritta

Tubo d'acciaio di ERW che fa macchina con la saldatura ad alta frequenza della cucitura diritta

ERW ha saldato i tubi può essere utilizzato in strutturale monta, trasmissione liquida, mobilia, campi di costruzione. La formazione e la dimensione del tubo che rettificano sono l'unità del centro della linea del mulino di tubo, con le cuciture di saldatura ad alta frequenza del tubo in bianco fra la formazione e graduare.
La nostra linea di produzione saldata del tubo può funzionare velocemente ed uniformemente fino a 150m/min per meno 2" tubi (di 50mm) che fanno e sopra 100m/min per i tubi a 2-4 pollici (di 50-100mm).
Nel frattempo, il diametro del tubo di ERW sta andando ad enorme, come i tubi rotondi di 500mm (quadrato 400x400), questo richiedere il tubo che si forma e la progettazione d'incollatura per conservare i rulli, altrimenti, rotolanti il costo degli strumenti sarà molto alta. Il meccanici automatici regolano i rulli per cambiare le dimensioni del tubo sono molto importanti, per il modo manuale stanno diventando troppo difficili.

Quando i clienti pricipalmente o hanno bisogno soltanto di quadrato o tubi saldati rettangolari, adottiamo direttamente «per quadrare» la formazione della tecnologia, un insieme dei rulli di formazione combinati possiamo fare tutti i tubi quadrati e rettangolari, conveniente, efficiente ed economico.
Oltre alle unità di formazione e d'incollatura, le altre attrezzature sulla linea di produzione del tubo sono uncoiler, taglio e saldatore di estremità, l'accumulatore, il saldatore ad alta frequenza, volo hanno visto, rotolano la tavola e l'imballatore automatico.

Il processo di fabbricazione del tubo continuo: svolgendosi, tagliando e saldatura unita, accumulantesi, (il tubo in bianco che si forma, la guida della cucitura, la saldatura di induzione ad alta frequenza, compressione della cucitura, fuori sbava il raschio, la lucidatura, il raffreddamento, l'incollatura e la testa dei Turchi che raddrizza), taglio di volo, rotolare l'imballaggio della tavola.

Descrizione di attrezzatura critica sulla linea del mulino di tubo di ERW:
1.Uncoiler: espansione manuale o pneumatica i doppi mandrini da 180 gradi per la bobina 2T
Espansione idraulica i doppi mandrini da 180 gradi per la bobina 3.5T
Mandrino idraulico di espansione una per 4-8T
Doppi mandrini idraulici di fronte ad a vicenda per 10-30T
ciclo 2.Accumulator: accumulatore della gabbia per la striscia d'acciaio di ≤3x150mm
L'accumulatore a spirale orizzontale è per tutti i casi di accumulazione della striscia
macchina di formazione e d'incollatura di 3.Pipe:

 sega di taglio 4.Fly: nelle applicazioni generali, l'attrito caldo che taglia la sega a pezzi di volo di stile è abbastanza, anni recenti di sega di taglio a freddo sta diventando sempre più popolare per le estremità del tubo tagliate è regolare senza sbavature. Entrambe le seghe volanti sono la tecnologia matura.
tavola del rotolo 5.Discharging ed imballaggio automatico
I clienti possono scegliere: o ogni tubo funziona sulla tavola e poi sulla caduta del rotolo nel tubo che raccoglie la struttura, o i tubi funzionano e vanno alla tavola d'imballaggio in cui i tubi sono imballati automaticamente nel pacco di esagono.

Configurazione del sistema elettrico del mulino di tubo

• 1.Pipe che si forma e che gradua dal motore di CC controllato dal driver di CC di Parker
• 2. l'apparecchio per saldare ad alta frequenza è fatto a Baoding
• 3.Flying ha visto che sistema di controllo è Contor
• console di operatore 4.One per uncoiler e l'accumulatore
