La mosca rotatoria del taglio di acciaio inossidabile SUS304 316L ha tagliato alle linee 0.3-2 x 1000 di lunghezza

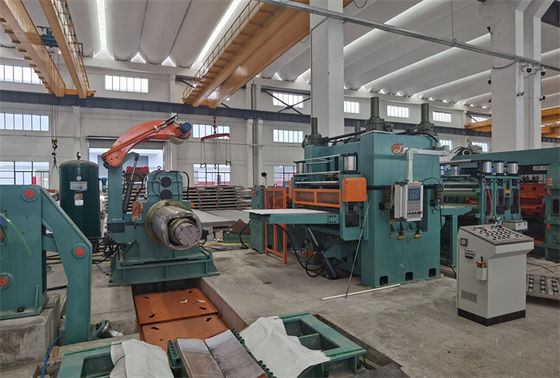

Il taglio alla linea di lunghezza è di fare determinata lunghezza dei piatti d'acciaio piani livellando e tagliando alla lunghezza, composta di uncoiler, livellatore, taglio rotatorio, impilatore, ecc con le funzioni ausiliarie di caricamento della bobina, lunghezza che misurano, emulsione, consegna ed uscita degli strati, ecc.
Il processo di lavoro sta svolgendosi, 19 rullo 6hi che livella, la lunghezza che misura, taglio rotatorio del taglio della mosca, i formati va al primo impilatore fino al numero di impilamento raggiunge il numero prestabilito, poi manualmente trasferimento nel secondo impilatore. Mentre gli strati stanno andando al secondo impilatore, produca gli strati sulla tavola in primo luogo di sollevamento da ritorno della tavola e poi in primo luogo dell'impilatore del rotolo allo stato del lavoro. Questo modo, un taglio d'acciaio della bobina può accendere continuamente.
Il processo di lavoro è automatico, adottando il servocomando dello SpA ed il touch screen di HMI.on, può fissare le dimensioni dello strato, numero dei pc, calcola il peso degli strati, inoltre, ha funzioni: velocità di alimentazione dell'insieme, lunghezza d'alimentazione stabilita, numero stabilito di alimentazione, scambio fra l'inizio manuale ed automatico, automatico, la fermata automatica, la pausa, il contatore zero, il bottone FWD-rwd, il up-down del taglio, l'allarme degli errori, ecc.
Il cromo ha ricoperto i rulli, i rulli dell'unità di elaborazione, il ventilatore, il ruolo del gioco ecc nella superficie proteggente dello strato da essere ferito.
Eccezione fatta per il manuale che infila, tutti nel funzionamento automatico.
Parametri:
| Materia prima e prodotto finito introdotti |
| Materie prime |
Acciaio inossidabile caldo/laminato a freddo SUS304, 201, 316 |
| Proprietà meccanica |
Resistenza alla trazione σb≤800Mpa, σs≤550Mpa |
| Spessore |
0.2-2.0mm |
| Width1 |
00mm-1000mm (massimo) |
| Bobina O.D. |
≤Φ1800mm |
| Identificazione della bobina. |
Φ508mm (ingrandica a Φ610mm con le guarnizioni) |
| Max Weight |
10tons, 15tons, |
| Lunghezza di strato |
200 - 3300mm |
| Tolleranza di lunghezza |
L 0 = 1M±0.3 millimetro (velocità uniforme) |
| M±0.4 millimetro (accelerazione/decelerazione) di L 0 = 1 |
| Tolleranza diagonale di lunghezza |
L 1 = 1M±0.5mm |
| Altezza di impilamento |
650mm massimi (supporto di legno approssimativamente 150mm alto) |
| Max Stacking Weight |
5 tonnellate |
| |
Parametri volanti di CTL |
| 1 |
Velocità lineare |
0-60 m/min |
| 2 |
Infilatura della velocità |
0-15 m/min |
| 3 |
Alimentazione elettrica |
380V / 50Hz/3PH |
| 4 |
Potere installato |
Circa 200KW |
| 5 |
Modo tagliente trasversale |
Due coltelli rotatori pilotano il contro taglio |
| la lunghezza di strato è misurata e partita con i colpi di taglio. |
| 6 |
Modo di controllo |
Controllo di CA, di CNC e dello SpA |
| 7 |
Motore di azionamento |
a. Motore di Decoiling: CA 30KW B. che livella motore: CA 75KW |
|
c. Il volo tosa il servomotore:
CA 90KW
|
Composizione:
| |
Oggetto |
Qty |
| 1 |
Stazione di carico |
1 |
| 2 |
Automobile di carico |
1 |
| 3 |
Singolo mandrino Decoiler |
1 |
| 4 |
6Hi macchina livellatrice precisa (19 rulli) |
1 |
| 5 |
Servo dispositivo d'alimentazione (comprenda il dispositivo di laminazione) |
1 |
| 6 |
Taglierina ad alta velocità rotatoria della mosca |
1 |
| 7 |
Nastro trasportatore di tre fasi |
1 |
| 8 |

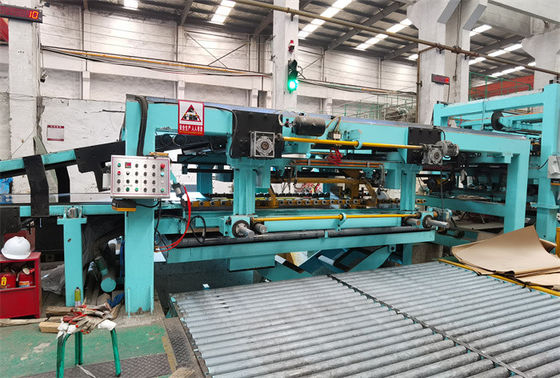

primo impilatore automatico degli strati |
1 |
| 9 |
secondo impilatore automatico |
1 |
| 10 |
Circuito idraulico |
1 |
| 11 |
Sistema pneumatico |
1 |
| 12 |
Sistema di lubrificazione |
1 |
| 13 |
Sistema elettrico |
1 |

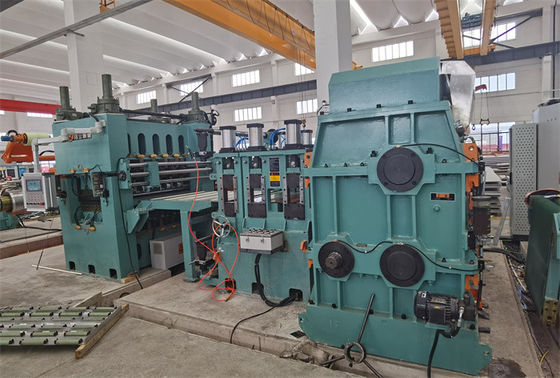

livellatore di precisione 6High:
- per livellare il piatto d'acciaio ed inviare in seguito il piatto alla lunghezza che misura & che taglia alla lunghezza.
- Composto di 19 rulli del lavoro, 21 rullo medio, rulli di sostegno 10lines, motore e trasmissione di azionamento, 2 rulli di pressione e strutture della macchina, ecc.
- L'estremità dei rulli del lavoro è caricata in cuscinetti impregnati d'olio con il sistema di lubrificazione sottile automatico dell'olio.
- la stampa di sostegno dei rulli 5lines su sui rulli più bassi del lavoro, ha regolato dal motore & l'azionamento del riduttore dell'ingranaggio ed il visualizzatore digitale sul pannello di operatore, i rulli di sostegno 5lines comprimono sui rulli superiori del lavoro manualmente hanno regolato.
- Trasmissione del motore a corrente alternata e del cambio collegarsi con i rulli del lavoro dai giunti universali.
- Il rullo di pressione superiore comprime dai cilindri pneumatici
- I rulli e la struttura più bassi sono fissi, i rulli superiori sono compressi dal riduttore del motore a corrente alternata e la barretta calda della vite, l'apertura fra i rulli superiori ed i rulli più bassi è misurata secondo la norma grattare e digitalmente è visualizzata sul livellatore.
