La mosca rotatoria del taglio del calibro leggero ha tagliato alla linea le macchine 3 x 1600 di lunghezza
Product Details
Tagli alla linea le macchine 3 x 1600 di lunghezza
,Taglio leggero del calibro alla linea macchina di lunghezza
,Taglio rotatorio della mosca del taglio alla linea di lunghezza

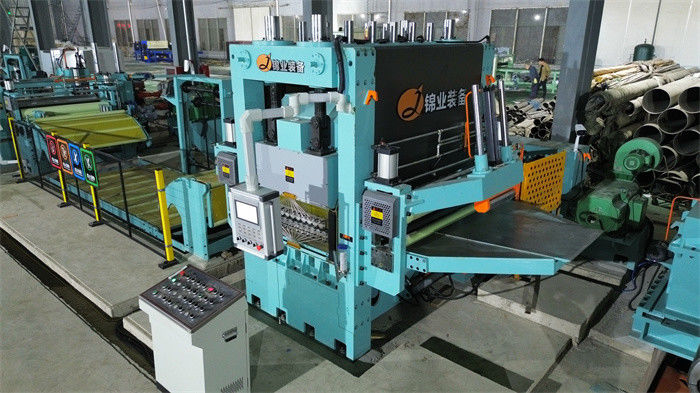

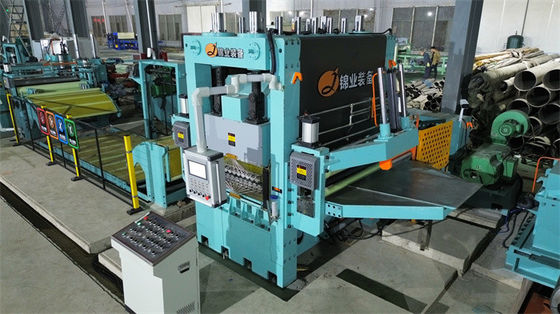

La macchina di taglio a mosca di taglio a lunghezza a visello rotativo a calibro leggero (3 x 1600)
La linea di taglio a mosca rotativa Shear è una macchina avanzata ad alta velocità ad alta precisione per il taglio a lunghezza, adatta per il taglio di lamiere di calibro leggero:
- la lunghezza di un foglio di bobina leggero è lunga, ad esempio una lunghezza di bobina di 0,2 mm di spessore è 10 volte la lunghezza di una bobina di 2 mm, il mercato delle lamiere di acciaio è valutato per peso,la produzione di lamiere tagliate con un peso maggiore richiede una velocità di linea più rapida, mentre il normale taglio a stop non può raggiungere un taglio ad alta frequenza e la velocità della linea è limitata.
- La lunghezza delle lastre sottili è generalmente corta e non può superare i 3 o 4 m. Le lastre sottili possono essere facilmente tagliate in un solo colpo veloce mediante taglio rotativo a mosca: la lastra si muove a velocità stabile,rotante taglio ruota e taglia un foglio in un clycle sotto il ciclo chiuso feedback lunghezza, la frequenza di taglio massima può essere fino a 150 volte/min. velocità di produzione lineare fino a 80 m/min, questo carattere è molto adatto per il taglio di lamiere sottili e corte.
- Il taglio a mosca è di alta precisione, azionato da un servomotore, calcola con precisione la lunghezza del foglio in arrivo e corrisponde alla velocità di rotazione del taglio per tagliare in colpo,la velocità di taglio è regolata automaticamente in base alla lunghezza della lamiera.

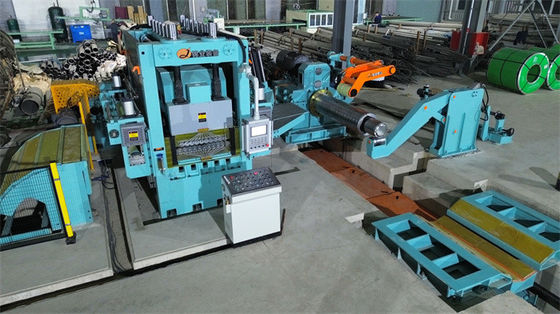

- La linea di taglio a mosca è continua dal svincolo, al livellamento, alla alimentazione di una coppia di doppi rulli, al filmaggio, al taglio rotativo, alle cinghie di trasporto, ai doppi impilatori,il sistema di controllo è di alta configurazione, inclusi i grandi schermi., sensori, PLC, contattori, relè, ecc.
Confronto tra bobina da 2 mm e bobina da 0,2 mm:
| Specifica della bobina | Lunghezza del foglio | Velocità della linea di taglio | Tempo di taglio per bobina | |
| 0.2 mm di lamiera di bobina | 508 mm ID,1250 mm di larghezza, 15T | ~ 7500m | 80 m/min | 95 minuti |
| Fogli di bobina da 2 mm | 508 mm ID, 1250 mm di larghezza, 15T | ~ 750m | 80 m/min | 9.5 minuti |
Parametri:
| Materia prima di produzione e prodotto finito | |
| Materie prime | Galvanizzati a freddo, laminati a freddo, bobine rivestite di colore |
| Proprietà meccanica | Resistenza alla trazione σb≤460Mpa, σ0,2≤280Mpa |
| Spessore | 0.3-3.0 mm, |
| Larghezza | 500 mm-1600 mm (massimo) |
| - Un' overdose. | ≤ Φ1800 mm |
| Identificazione. | Φ508 mm (ingrandito a Φ610 mm con guarnizioni) |
| Peso massimo | 15 t, 20 t |
| Lunghezza del foglio | 200 - 4000 mm |
| Tolleranza di lunghezza | L0= 1M±0,3 mm (velocità uniforme) |
| L0= 1 M±0,4 mm (accelerazione / decelerazione) | |
| Tolleranza di lunghezza diagonale | L1= 1M±0,5 mm |
| Altezza di impilamento | 650 mm Max (supporto in legno di circa 150 mm di altezza) |
| Peso massimo di impilazione | 5 tonnellate |
| Parametri CTL di volo | ||
| 1 | Velocità lineare | 0-80 m/min |
| 2 | Velocità di filatura | 0-15 m/min |
| 3 | Fornitore di energia | 380V / 50Hz / 3PH |
| 4 | Potenza installata | Circa 280 kW |
| 5 | Via di taglio incrociato | Due coltelli volano contro il taglio |
| Taglio meccanismo taglio binario | ||
| 6 | Modulo di controllo | Controllo AC, CNC e PLC |
| 7 | Motore di trasmissione | a. Motore di decollatura: 37 kW CA b. Motore di livellamento: 90 kW CA |
|
c. Servomotore a forbici rotanti: 110 kW di corrente alternata |
||
Composizione:
| Articolo | Quota | |
| 1 | Stazione di carico | 1 |
| 2 | Carro di carico | 1 |
| 3 | Discoiler | 1 |
| 4 | Macchine di livellamento di precisione (19 rulli) | 1 |
| 5 | Servo alimentatore (compreso il dispositivo di laminazione) | 1 |

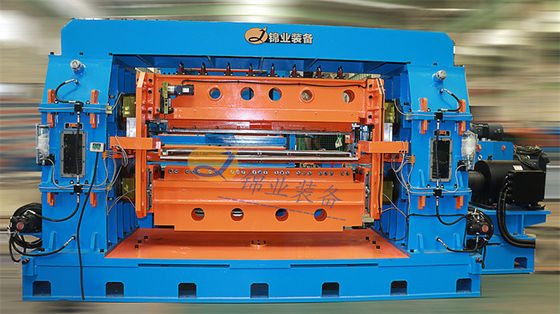

| 6 | Cutter a mosca rotante ad alta velocità | 1 |
| 7 | Convogliere a cintura a tre fasi | 1 |
| 8 | 1stMacchina automatica per la raccolta dei fogli | 1 |
| 9 | 2nMacchina di raccolta automatica | 1 |
| 10 | Sistema idraulico | 1 |
| 11 | Sistema pneumatico | 1 |
| 12 | Sistema di lubrificazione | 1 |
| 13 | Sistema elettrico | 1 |
