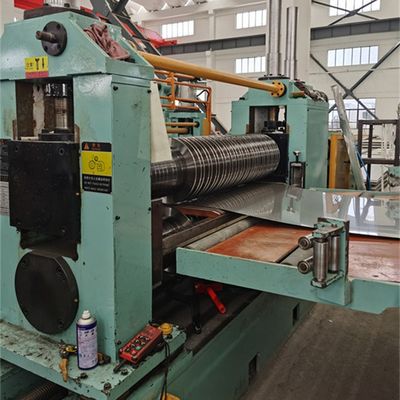

Bobina d'acciaio che fende linea per la lamiera di acciaio laminata a freddo del CR (0.2-3 x 1250)

Linea di taglio della bobina di acciaio per lamiere di acciaio CR laminata a freddo(0,2-3 x 1250)

Descrizione

La linea di taglio della bobina di acciaio è un'attrezzatura altamente plastica utilizzata per tagliare e ripiegare materiali di bobina di acciaio di grandi dimensioni importati o prodotti nel paese in bobine di acciaio più strette della stessa lunghezza.In generale, questo processo consiste nell'alimentazione automatica, nel taglio della bobina di acciaio richiesta, nel movimento del portante della bobina, nella bobinazione e nel taglio del portiere.adatti per il taglio e il rimbalzo di vari materiali in acciaio a bobina, quali acciaio al carbonio laminato a freddo, acciaio inossidabile, lamiera di acciaio rivestita a colori, lamiera di alluminio, ecc.

In base alle diverse procedure di funzionamento, esistono tre diversi tipi di linee di produzione di taglio di bobine di acciaio: manuale, semiautomatica e completamente automatica.le apparecchiature semiautomatiche e completamente automatiche sono dotate di controllori programmabili;, che può completare automaticamente l'intero processo di taglio e monitorare vari parametri operativi in tempo reale, migliorando l'efficienza della produzione e la qualità del prodotto.

Rispetto alle attrezzature di taglio manuale, le linee di produzione di taglio di bobine di acciaio con una maggiore automazione hanno vantaggi quali elevata efficienza del lavoro, semplice funzionamento, alta precisione,e affidabile qualità del prodottoPertanto, è ampiamente utilizzato nelle linee di produzione di lavorazione a freddo dell'acciaio a bobina in industrie come tubi di acciaio, edifici, energia solare, elettricità, mobili, automobili, elettronica, ecc.

I fogli di acciaio al carbonio sono i fogli di metallo più comuni, la maggior parte dei fogli di acciaio al carbonio sono di acciaio a basso tenore di carbonio (acciaio mite), i fogli di acciaio a medio e alto tenore di carbonio sono di acciaio ad alta resistenza alla trazione di alta qualità,Le bobine di acciaio al carbonio HR laminate a caldo sono più spesse rispetto alle lamiere di acciaio prima del processo di laminazione a freddo,

La bobina di acciaio laminato a freddo è costituita da fogli sottili dopo la laminatura a freddo, il range di spessore è generalmente inferiore a 2 mm, lo spessore minimo può essere di circa 0,2 mm, richiede un taglio ad alta precisione ad alta velocità.Vediamo spesso CR, GI e fogli colorati taglio sulla stessa macchina di taglio. diamo varie opzioni di configurazione linee di taglio per i clienti di scegliere, che ha bisogno cliente dire il loro piano di produzione,Quindi calcoliamo la velocità di taglioOgni linea di taglio è personalizzata, quindi più adatta per il cliente.

Composizione e parametri:

1)Sella di preparazione della bobina, carico di 20 T

2) Un singolo mandrello (mandrello da 508 mm, con rullo di pressione da 7,5 kW)

3) Dispositivo di raddrizzamento e spalato della testa di bobina

4) doppi rotoli a pizzico e levigatore a 5 rulli e taglio della testa della bobina (30 kW AC)

5) Accumulatore 1 (3m di lunghezza, 3m di profondità, 1,6m di larghezza)

6)Guida laterale prima della fessura (300-1300 mm di intervallo regolabile)

7)Slitter ((sostituzione rapida a doppia testa è opzionale), 220 mm di prua, 110KW di corrente continua

8) rimbalzatore per rottami di bordo (situato sotto il tavolo di trasmissione) 4KW di frequenza variabile

9) accumulatore di pozzo 2 (lunghezza 3m, profondità 4m, larghezza 1,6m)

10) pre-separatore e tensione, rullo deflettore

11)Ricollatore con supporto per la stampa separatore a mandrello senza cuciture da 508 mm

12)Carro di scarico a bobina, carico di 20 T

13)Sistema idraulico, sistema pneumatico pompa 7,5 kW

14)Sistema di controllo elettrico

Processo di layout:

Sella di preparazione della bobina, Carro di carico della bobina, Uncoiler a mandrello singolo con rotolo di stampa, peeler della testa della bobina, alimentatore a pizzico e 5 rulli Pre-niveller, Shear, Pit loop 1, guida laterale, Slitter, scarta,Cerchio di fossa 2, Tensione e pre-separatore, rulli di post-sciatura e deflettore, retroiler con separatore di braccio superiore, carrello di scarico a bobina, (turntile)

Parametri:

Configurazione:
