Linea di taglio ad alta velocità per lamiera d'acciaio ad alta precisione con doppie taglierine automatiche

Linea di taglio ad alta velocità per lamiera d'acciaio ad alta precisione con doppie taglierine automatiche
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
(0.3-3) x 1500
Trading Properties
MOQ
1SET
Packing
4x40HC
period for dispatch
120 -180 giorni
payment method
L/C, T/T
Supply Capacity
10 set all'anno

Product Details

Evidenziare:

Metallo di alta precisione che fende linea

,

metallo di larghezza di 300mm che fende linea

,

strato di larghezza di 1500mm che fende linea

Product Name: Linea di taglio ad alta velocità per lamiera d'acciaio ad alta precisione con doppie taglierine
Material: laminato a freddo, strato della bobina di GI
Coil Width: 300-1500mm
Coil Thickness: 0,3-3 mm
Coil Weight: 25T
Coil ID, OD: 508 mm, 2000 mm
Number Of Slitting: 1 mm x 30 strisce
Slitting Speed: 0-150 m/min
Double Slitters: Cambio veloce
Coils Unloading: tornello
Land Area: 28x13 metri
Total Power: 320KW
Recoil Mandrel: 508mm
Product Brief
Linea di taglio per lamiera d'acciaio ad alta precisione con doppie taglierine a cambio rapido Le taglierine doppie sono una buona soluzione per gli impianti di lavorazione di bobine di metallo per realizzare un'elevata produzione di bobine tagliate, perché le taglierine gemelle si scambiano tra ...
Product Description

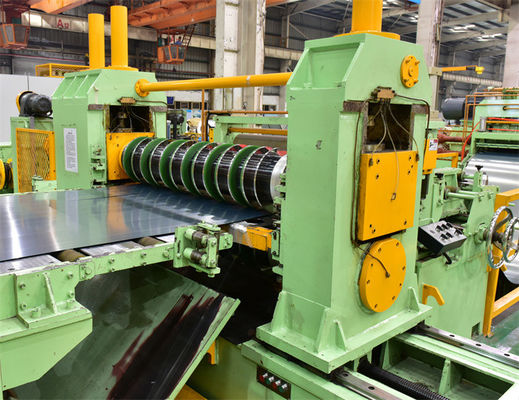

Linea di taglio per lamiera d'acciaio ad alta precisione con doppie taglierine a cambio rapido



Le taglierine doppie sono una buona soluzione per gli impianti di lavorazione di bobine di metallo per realizzare un'elevata produzione di bobine tagliate, perché le taglierine gemelle si scambiano tra loro velocemente, impiegando solo circa 15 minuti. Senza doppie taglierine, l'operaio specializzato impiega 1-2 ore per sistemare e regolare i coltelli da taglio e i distanziatori sugli alberi della taglierina della taglierina online, l'intera linea di taglio deve fermarsi e attendere che la taglierina sia pronta con gli strumenti di taglio appena disposti. Se si utilizzano taglierine doppie, durante questo periodo è possibile tagliare un'altra bobina.



Processo di cambiamento rapido:

1. sbloccare i giunti cardanici, aprire la pressa idraulica sui piedini della taglierina in linea.

2. Taglierina online motorizzata per uscire alla piattaforma di scambio.

3. spostamento motorizzato della piattaforma per lasciare che l'altra taglierina sia rivolta in posizione online.

4. spostamento motorizzato dell'altra taglierina in linea

5. I piedini idraulici dell'altra taglierina, collegare l'albero motore e bloccarlo.

6. prima della modifica, gli strumenti di taglio sono stati installati e regolati.



Abbiamo fornito

una linea di doppie taglierine impostata 3x1250 nelle Filippine

un set 4x1850 doppiolinea di taglierineal Sud Africa,

Un set di linee di taglio a doppia taglierina 3 x 1600 per l'Indonesia

un set di teste di taglio doppio 3x2000 per il Vietnam,

un set di teste di taglio doppio 6x1700 per la Russia,

Un set di macchine da taglio a doppia taglierina 6x2000 in India

Un set di linee di taglio a doppia taglierina 8x2000 per l'Algeria





Il design delle nostre taglierine doppie (doppie taglierine) offre prestazioni eccellenti:

  • Una testa della taglierina sta lavorando in linea, gli operatori sistemano i coltelli a disco e i distanziatori sull'altra taglierina.
  • Dopo la disposizione, testare automaticamente che gli spazi tra i coltelli siano corretti.
  • Scambia le doppie taglierine sulla piattaforma di scambio in modalità Jog
  • Questo processo richiede solo un quarto di tempo.



Quando i clienti desiderano tagliare una vasta gamma di bobine di acciaio, come 0,3-6 mm, 0,4-8 mm, realizziamo due taglierine con compiti di taglio diversi, una taglierina è per il taglio di fogli di coil sottili, l'altra taglierina è più grande per il taglio di piastre di coil più spesse.

Abbiamo fornito taglierine doppie 6x1600, con una macchina da taglio da 0,3-3 mm e l'altra macchina da taglio da 2-6 mm. I clienti sono molto soddisfatti del design, indipendentemente dallo spessore della bobina da tagliare, otterranno buoni risultati di taglio.



Le due taglierine possono essere azionate da un motore di azionamento e una trasmissione, oppure ciascuna taglierina ha un motore e una trasmissione la cui testa della taglierina esce e ritorna su rotaie, senza la necessità di una piattaforma di scambio. Ma una piattaforma di scambio è indispensabile quando sono necessarie più di due taglierine per una linea di taglio.

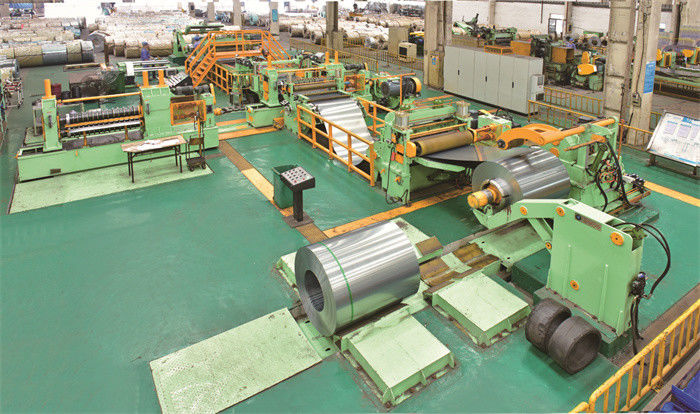

Composizione e parametri:

NO. Composizione Parametri
1 Carrello portabobine di alimentazione 20T
2 Svolgitore a doppio mandrino Φ508 mm, carico 20T
3 Alimentatore a pinza e livellatore a cinque rulli Φ160mm, 30KW
4 Cesoia idraulica 3×1500
5 Tavola a rulli di trasmissione Lunghezza 3000mm
6 guida laterale e Pres Roller Larghezza 300-1500 mm
7

macchina da taglio

(scambio rapido di teste gemelle)

Φ220mm, 110KW +4KW x 3
8 Avvolgitore scarti bordo e Pressa code strisce 4KWx2
9 Accumulatore a pozzo Lunghezza 4000mm
10 Preseparatore, Tenditore, Rullo bilanciatore

Due volte separando, tensione del feltro di lana

Rullo di deflessione da Φ320 mm

11 ReCoiler (con dischi separatori, spintore) Φ508mm, 132KW, carico 20T
12 Carrello scarico coils 20T
13 Sistema idraulico Valvole Rexroth, pompa Yuken
14 Sistema di controllo elettrico Azionamento DC Parker, PLC e touch screen

Linea di taglio ad alta velocità per lamiera d'acciaio ad alta precisione con doppie taglierine automatiche

Linea di taglio ad alta velocità per lamiera d'acciaio ad alta precisione con doppie taglierine automaticheLinea di taglio ad alta velocità per lamiera d'acciaio ad alta precisione con doppie taglierine automatiche
