Linee di taglio per lamiere sottili Carico scarico pianale a culla per bobine
Linee di taglio per lamiere sottili Carico scarico pianale a culla per bobine
Linee di taglio per lamiere sottili Carico scarico pianale a culla per bobine

Linee di taglio per lamiere sottili Carico scarico pianale a culla per bobine

Linee di taglio per lamiere sottili Carico scarico pianale a culla per bobine
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
Sottile (0,3-3) x 1300
Trading Properties
MOQ
1SET
Packing
4x40HC
period for dispatch
100 -180 giorni
payment method
L/C, T/T
Supply Capacity
20 set all'anno

Product Details

Evidenziare:

Linee di taglio di lamiere di acciaio sottile

,

Linee di taglio per carrelli a bobina

,

Caricamento Scaricamento Linee di taglio

Name: Linee di taglio per lamiere sottili Carico scarico pianale a culla per bobine
Material: CRC, GI, GL, PPGI, foglio di bobina PPGL
Coil Width: 300-1300 mm
Coil Thickness: 0,3-3,0 mm
Coil Weight: 15T
Coil ID, OD: 508 mm, 1800 mm
Number Of Slitting: 3 mm x 10 strisce
Slitting Speed: 0-180 m/min
Double Slitters: Facoltativo
Unloading Car: Culla da pavimento con braccio press
Coils Unloading: Tornello con braccio press
Land Area: 25m x 8m
Total Power: 330KW
Recoil Mandrel: 508 mm senza cuciture
Product Brief
Linee caricamento di taglio d'acciaio del foglio sottile che scarica l'automobile di bobina della culla del pavimento La nostra linea di taglio d'acciaio del foglio sottile ad alta velocità presenta molti vantaggi e dà la buone stabilità e precisione durante il taglio.1. L'automobile di carico della ...
Product Description

Linee caricamento di taglio d'acciaio del foglio sottile che scarica l'automobile di bobina della culla del pavimento

La nostra linea di taglio d'acciaio del foglio sottile ad alta velocità presenta molti vantaggi e dà la buone stabilità e precisione durante il taglio.
1. L'automobile di carico della bobina, scaricante l'automobile può essere tipo della culla del pavimento, le rotaie si siede su terra non come il tipo automobile del pozzo di bobina si siede sulle rotaie in pozzo.


  •  Inoltre, la culla che scarica l'automobile ha separatore overarm premere le bobine fendute del bambino senza attaccare il mandrino ingrassato del recoiler.
  •  Il separatore della stampa di Recoiler separa le bobine fendute su recoiler, la stampa overarm sulle bobine fendute da un altro angolo, gli strizzacervelli del mandrino di ritrazione, spinta idraulica del separatore dello spingitoio ed il supporto della culla ha fenduto il bambino che le bobine esce dal mandrino del recoiler ed inviare le bobine sul braccio del cancello girevole con un'altra stampa del braccio del separatore sulle bobine fendute, aspettante attaccando l'imballaggio e scaricando dal carrello elevatore o dalla gru.

Linee di taglio per lamiere sottili Carico scarico pianale a culla per bobine

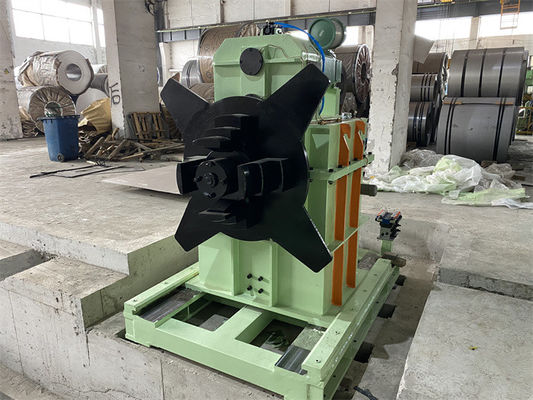

2, singolo decoiler del mandrino: bottone della stampa una sul pannello di operatore, centralizzante per regolare facilmente bobina sulla linea centrale.
il mandrino è di intrecciare i segmenti dei denti, buoni per la bobina del foglio sottile dentro.
3.Slitter:

  • disco degli strumenti di alta precisione che fende i coltelli: SKD-11, HRC 60-62, tolleranza di spessore del coltello all'interno di ±0.003mm.
  • L'unità di elaborazione ha circondato i distanziatori del disco: la stessa precisione come coltello come distanziatore ed anche come cuscino del coltello.
  • i cuscini di legno dei piatti per guidare le strisce d'acciaio sono disponibili per il taglio del foglio sottile
  • la doppia taglierina dirige lo scambio automatico a vicenda sulla base di scambio, una taglierina sta funzionando online mentre i lavoratori possono sistemare gli strumenti del coltello sull'altra taglierina, automaticamente controlla la rimozione sistemata del coltello.
  • La torretta girante per gli strumenti che cambiano, due paia delle assi a mensola, un paio per la ricezione degli strumenti vecchi, le altre paia per l'installazione dei nuovi strumenti, l'organizzazione degli strumenti è fuori linea, non importunando il funzionamento in-linea.

4. Argano del residuo: avvolgimento verticale o bobina, baller del residuo & selettore rotante orizzontali, facoltativi. per il tipo solitamente verticale ad alta velocità del foglio sottile.

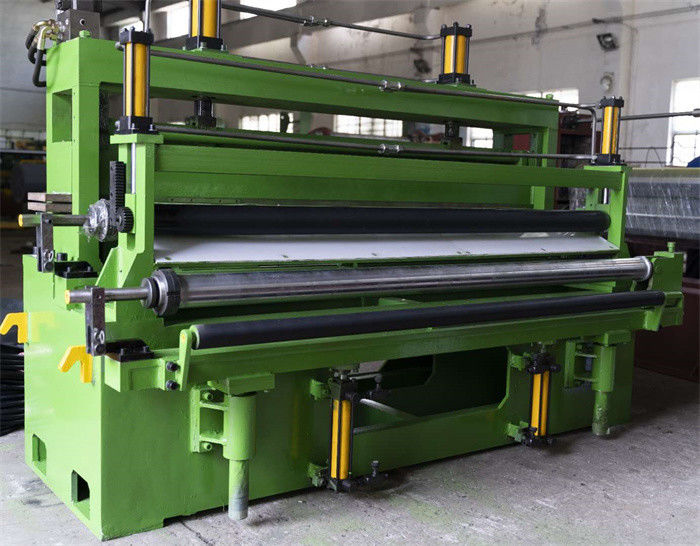

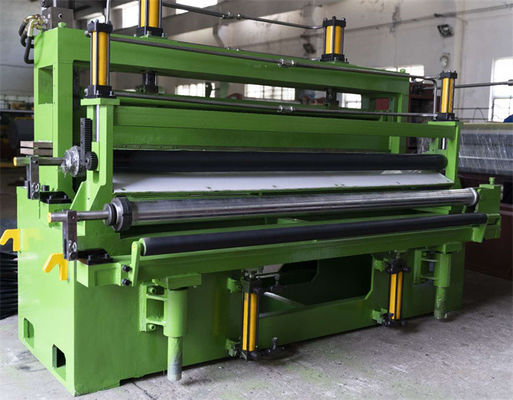

5. Pre separare e tenditore: tutte le assi di separazione sono le stesse e smantellato facilmente ed installato.
la misura di tensione è circuito idraulico variabile della pompa a pistone, due cilindri idraulici sulla cima dà la pressione dell'equilibrio.
Taglio della posta e rullo del deflettore: il taglio della posta ha tagliato le code irregolari delle strisce, rendenti ingrassando il recoiler più facile.
Codificatore sul trasportatore a rulli del deflettore la lunghezza e le manifestazioni di taglio sul touch screen.
6. Il mandrino di Recoiler è segmenti senza cuciture, separatore è tipo di struttura con l'asse del separatore della stampa che cade sulle strisce fendute guida dalle colonne, tergicristallo molle è disponibile.

Parametri:

Materia primaProdotto finitoStrumentiPotereCapacità
Bobina della madreBobine del bambino
Identificazione 508mmIdentificazione 508mmcoltello a disco
ID220 x OD330 x 10mm
taglierina
110KW
velocità
0-180m/min
OD 1800mmOD 1800mmdistanziatore del coltello
ID220x OD270
recoiler 132KWprecisione
+/-0.10mm
Peso 15TPeso 15Tseparatore
ID85 x OD180mm
totale
330KW
Curvatura
0.5mm/m
Spessore
0.3-3mm
spoglia 1mm la x 30slits, 3mm la x 10slitscuscinetto di tensione
1350 x 400mm


gobba:
0.5mm

larghezza
300-1300mm
Larghezza
20-600mm
Distanziatore di nylon:
ID85 x OD100mm



Composizione e parametri:

No.ComposizioneParametri
1Automobile di bobina d'alimentazione15T
2Doppio uncoiler del mandrinoΦ508 millimetro, carico 15T
3Alimentatore di pizzico e un livellatore di cinque rulliΦ160 millimetro, 30KW
4Taglio idraulico3 x 1300
5Accumulatore 1 del pozzolunghezza di 3000mm
6guida laterale e rullo di Pres300-1300mm ampi
7

macchina di taglio
(di teste scambio gemellato velocemente)

Φ220mm, 110KW +4KW x 3
8l'argano del residuo del bordo e le code delle strisce premono7.5KW x 2
9Accumulatore 2 del pozzolunghezza di 4000mm
10Preseparatore, tenditore, rullo d'equilibratura

Due volte separando, tensione del feltro della lana
Rullo di deviazione di Φ320mm

11ReCoiler (con la separazione i dischi, dello spingitoio)Φ508mm, 132KW, carico 15T
12Bobine che scaricano automobiletipo della culla 15T
13Circuito idraulicoValvole di Rexroth, pompa di Yuken
14Elettricamente sistema di controlloAzionamento di CC di Parker, SpA di Siemens e touch screen
