Sistema laminante a freddo di automazione per il laminatoio a freddo della striscia di metallo
Product Details
Fabbrica di laminatura a freddo a strisce metalliche
,Sistema di automazione del laminamento a freddo

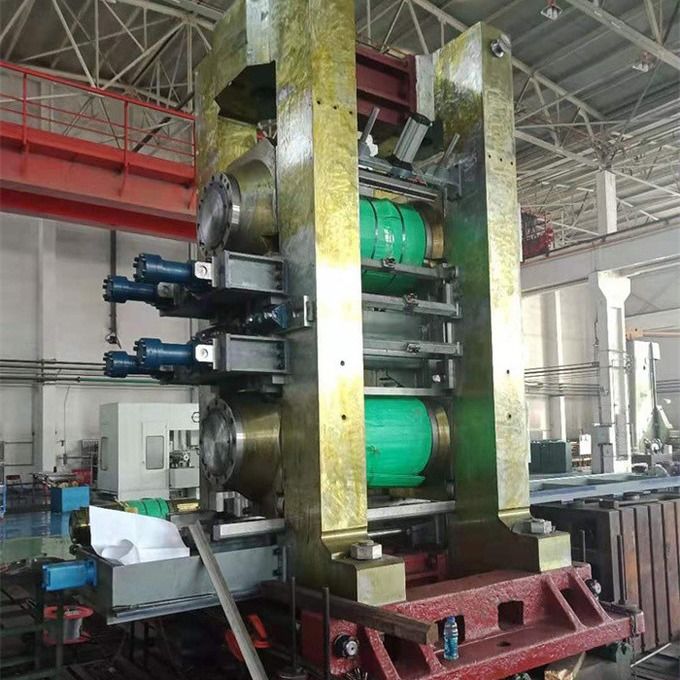

Reversibile o tandem idraulico della macchina del laminatoio a freddo di AGC di alta precisione
Il laminatoio idraulico di AGC sta diventando sempre più popolare nell'industria di rotolamento della striscia di metallo per la sue alta precisione, alta velocità e automazione alta
Avviti giù del laminatoio ha opzioni del tipo del meccanico e del tipo idraulico di AGC,
- il tipo del meccanico è composto di motore, riduttore di velocità, freno, vite senza fine, cuscinetto sferico, ecc. che il rullo superiore può essere regolato rapidamente e frequentemente con il grande colpo e senza carico di rotolamento, struttura più semplice e manutenzione più facile, sistema di trasmissione complesso e la sensibilità più bassa, non adatti a rotolamento ad alta velocità di alta precisione.
- Lo screwdown idraulico è composto di cilindro idraulico, le servo valvole, circuito idraulico come pure controllando i metri ed il sistema di controllo di computazione, che non hanno struttura complessa della trasmissione.
Idraulico comprima o su caratteri del laminatoio a freddo del sistema:
- Idraulico della flessione di AGC con controllo automatico, compreso il sistema di controllo idraulico dei cilindri della flessione, di AGC, stazione idraulica, spessimetri, con le funzioni di controllo di posizione costante di rimozione del rullo, di controllo della pressione costante e di inclinazione automatica regolanti controllo.
- Sistema di controllo automatico del computer del CPU
- LUI touch screen per visualizzazione dinamica, i parametri di rotolamento che mettono, gli allarmi di ripartizione e la stampa di rapporto.
- Azionamento di CC di Digital o di CA di frequenza
- Rulli medi dell'azionamento (guidi esclusivamente il rullo medio superiore ed abbassare il rullo medio.
- rulli che raffreddano controllo diviso in cinque zone, controllo emusified di scorrimento dell'acqua
- positivo del rullo del lavoro/controllo di piegamento negativo
- Preregolamento del controllo di piegamento positivo di trasferimento medio del rullo e del rullo medio
- azzeramento della linea centrale di rotolamento dal cuneo.
- rulli del lavoro e rulli medi velocemente che cambiano attrezzatura
- adeguamento automatico di velocità di rotazione e di tensione
- Misure di protezione nel caso della rottura della striscia, degli allarmi di incidenti e dell'arresto di emergenza.
- lubrificazione del gas di olio per i rulli del lavoro, i rulli medi ed i rulli di sostegno.
- Cuscinetti a rulli per i rulli di sostegno
- Spessimetro dei raggi x
- Allarmi del legame e di difetto di laminatura controllati dallo SpA
- Il preregolamento della laminatura, dell'ispezione, dell'esposizione e dell'allarme dei parametri di laminatura e dei parametri critici della macchina
Prenda a 600 un laminatoio a freddo reversibile di quattro rulli (4 alti) per la striscia d'acciaio fino a 500mm con la configurazione idraulica di AGC come esempio.
| materiale d'acciaio |
strisce laminato a freddo e temprata pulite marinate delle bobine di acciaio al carbonio ora, |
| Striscia ricevuta della bobina | 350-500mm x 2-3mm |
| Bobine ricevute | IDENTIFICAZIONE di 508mm, 1900mm OD, 10T |
| Cold-rolled ha finito gli ss arrotola la striscia | 350-500 x 0.30-1.5mm |
| Parametri inversi del laminatoio | |
| Velocità del laminatoio | 400m/min massimo, |
| Forza di rotolamento | 5000KN massimo |
| Retrocedere tensione | Fino a 55KN |
| Spec. del rullo del lavoro. | Ф175 x 600mm |
| Spec. di sostegno del rullo. | Ф550 x 580mm |
| Potere del motore principale | 630KW |
| Potere del motore di ritrazione | 250KW |
| Controllo elettrico | AGC idraulico, driver di CC di Siemens RA80, SpA, sistema dello spessimetro dei raggi x |
| Circostanze liquide | Lubrificazione a olio sottile per i cambi, lubrificazione del gas di olio per sopportare i sedili, stazioni idrauliche, sistema di liquido refrigerante di laminatura |
| Cambiamento automatico del rullo | Azionamento idraulico del cilindro e del motore, realizzare il cambiamento automatico del rullo |
Processo del lavoro:
10T Uncoiler, alimentatore di pizzico e un raddrizzatore di 5 rulli, primo Recoiler, 4 ciao mulini reversibili idraulici di AGC, secondo Recoiler.
