Taglio rotatorio della mosca del taglio alla linea di lunghezza

Taglio rotatorio della mosca del taglio alla linea di lunghezza
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
Mosca (0.3-3) x 1000
Trading Properties
MOQ
1set
Packing
40HC x 3
period for dispatch
120-150days
payment method
T/T

Product Details

Evidenziare:

il volo di 200mm ha tagliato alla linea di lunghezza

,

Taglio volante inossidabile alla linea di lunghezza

,

Taglio di volo 220KW alla linea di lunghezza

Name: La mosca rotatoria del taglio ha tagliato alla linea acciaio inossidabile di lunghezza
Sheet Material: Acciaio inossidabile 304, 316, lega del zinco-nichel
Sheet Thickness: 0,3-3 mm
Sheet Width: 200-1000mm
Coil ID: 508mm, 610mm
Coil OD: 1800mm
Coil Weight: 15T
Cutting Speed: 80pcs 1m al minuto
Cutting Length: 200-3000mm
Cutting Style: Taglio rotatorio della mosca
Leveler: 6hi
Total Power: 220KW
Land Area: 28m x 8m
Feeding Direction: Il cliente decide
Product Brief
Taglio automatico a scalpello rotativo a mosca per la linea di lunghezza Acciaio inossidabile 0,3-3 X 1000 La linea di taglio a lunghezza a scarpone rotativo, realizzata dalla nostra azienda, è ad alta velocità, ad alta precisione, particolarmente adatta per il taglio di lamiere sottili e di lamiere ...
Product Description

Taglio automatico a scalpello rotativo a mosca per la linea di lunghezza Acciaio inossidabile 0,3-3 X 1000



La linea di taglio a lunghezza a scarpone rotativo, realizzata dalla nostra azienda, è ad alta velocità, ad alta precisione, particolarmente adatta per il taglio di lamiere sottili e di lamiere corte:

  • Il taglio a mosca è adatto per il taglio di lamiere sottili di lunga lunghezza (migliaia di metri).
  • La frequenza di taglio a mosca può essere fino a 150 volte/min.
  • Il taglio a lamiera corta significa un taglio continuo ad alta frequenza e un'elevata produttività.
  • Alte precisioni 6Alto livellatore, laminatore a pellicola, doppi impilatori sono strutture di produzione elevate.
  • La linea di taglio a mosca per 0,3 -3,0 mm x 1000 mmW x 200 -3000 mmL.
  • La regolazione dei rulli di livellamento avviene automaticamente mediante servo-pressione dei rulli di riserva.

Parametri:

Materia prima di produzione e prodotto finito
Materie prime Acciaio inossidabile laminato a caldo / freddo
Proprietà meccanica Resistenza alla trazione σb≤800Mpa, σs≤550Mpa
Spessore 0.2-2.0 mm, 0.3-3.0 mm
Larghezza 200 mm-1000 mm (massimo)
Superdose di bobina. ≤ Φ1500,1800 mm
Identificazione della bobina. Φ508 mm (ingrandito a Φ610 mm con guarnizioni)
Peso massimo 10 tonnellate, 15 tonnellate, 20 tonnellate
Lunghezza del foglio 200 - 3000 mm
Tolleranza di lunghezza L0= 1M±0,3 mm (velocità uniforme)
L0= 1 M±0,4 mm (accelerazione / decelerazione)
Tolleranza di lunghezza diagonale L1= 1M±0,5 mm
Altezza di impilamento 650 mm Max (supporto in legno di circa 150 mm di altezza)
Peso massimo di impilazione 5 tonnellate



  Parametri CTL di volo
1 Velocità lineare 0-80 m/min
2 Velocità di filatura 0-15 m/min
3 Fornitore di energia 380V / 50Hz / 3PH
4 Potenza installata Circa 220 kW
5 Via di taglio incrociato Due coltelli volano contro il taglio
Taglio meccanismo taglio binario
6 Modulo di controllo Controllo AC, CNC e PLC
7 Motore di trasmissione a. Motore di decollaggio: 30 kW CA b. Motore di livellamento: 75 kW CA

c. Servomotore per forbici volanti:

90 kW di corrente alternata



Composizione:

  Articolo Quota
1 Stazione di carico 1
2 Carro di carico 1
3 Discoiler 1
4 Macchine di livellamento di precisione (19 rulli) 1
5 Servo alimentatore (compreso il dispositivo di laminazione) 1
6 Cutter a mosca rotante ad alta velocità 1
7 Convogliere a cintura a tre fasi 1
8 1stImpilatore automatico di fogli 1
9 2nImpilato automatico 1
10 Sistema idraulico 1
11 Sistema pneumatico 1
12 Sistema di lubrificazione 1
13 Sistema elettrico 1



Personaggi:

  1. La linea di taglio a lunghezza è quella di realizzare una certa lunghezza di lamiere di acciaio piatte mediante livellamento e taglio a lunghezza, composta da uncoiler, leveler, shear rotativo, stacker,ecc. con funzioni ausiliarie di caricamento delle bobine, misurazione della lunghezza, rivestimento con pellicola, consegna e uscita di fogli, ecc.
  2. Il processo di lavoro consiste nello svincolo, nel livellamento di 19 rulli 6hi, nella misurazione della lunghezza, nel taglio rotativo a mosca, i fogli tagliati vanno al primo impilatore fino a quando il numero di impilati raggiunge il numero prestabilito,quindi trasferire manualmente al secondo impilato. Mentre i fogli stanno andando al secondo impilatore, l'uscita dei fogli sul primo tavolo di sollevamento da tavolo di rotolamento e poi primo impilatore ritorno allo stato di lavoro.il taglio di una bobina di acciaio può essere continuamente in corso.
  3. Il processo di lavoro è automatico, adottando il controllo servo PLC e HMI.on touch screen, può impostare le dimensioni del foglio, numero di pcs, calcolare il peso del foglio, inoltre ha funzioni: impostare la velocità di alimentazione,lunghezza di alimentazione impostata, impostare il numero di alimentazione, l'interscambio tra manuale e automatico, l'avvio automatico, l'arresto automatico, la pausa, il contatore zero, il pulsante fwd-rwd, il taglio verso l'alto, l'allarme di guasto, ecc.
  4. I rulli rivestiti di cromo, i rulli PU, il soffiatore, ecc. svolgono un ruolo importante nel proteggere la superficie del foglio dall'essere ferita.
  5. Tranne per il filettamento manuale, tutto in lavorazione automatica.

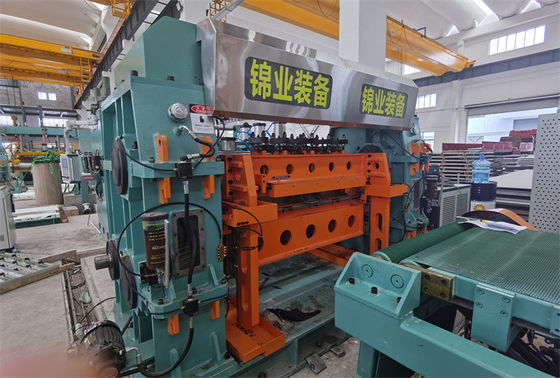

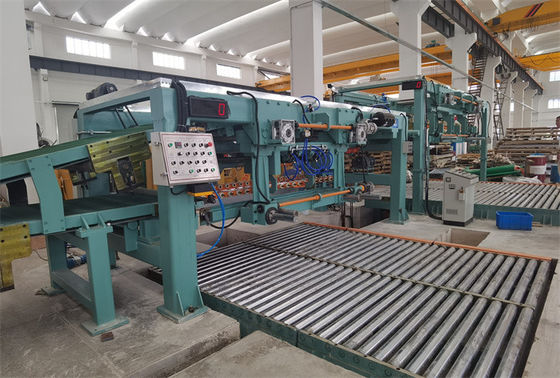

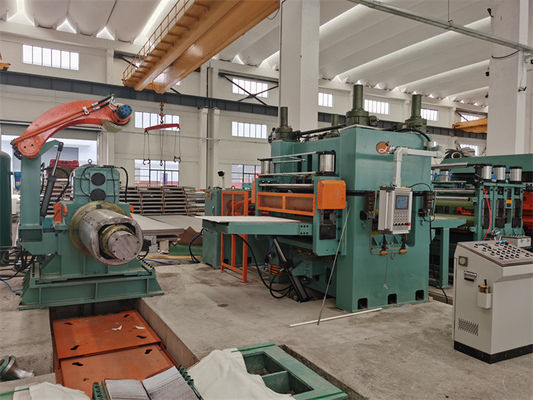

Taglio rotatorio della mosca del taglio alla linea di lunghezzaTaglio rotatorio della mosca del taglio alla linea di lunghezza
