L' acciaio inossidabile è tagliato in lunghezza

L' acciaio inossidabile è tagliato in lunghezza
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
Mosca (0,2-2) x 850
Trading Properties
MOQ
1 set
Packing
40HC x 3
period for dispatch
120-180days
payment method
T/T

Product Details

Evidenziare:

6Hi taglio alla linea di lunghezza

,

SUS Taglio a linea di lunghezza

,

linee in acciaio inossidabile tagliate in lunghezza

Name: 6Hi levigatore rotativo di taglio a mosca Taglio a linea di lunghezza
Sheet Material: Acciaio inossidabile 304, 316, lega del zinco-nichel
Sheet Thickness: 0.2-2mm
Sheet Width: 200-850mm
Coil ID: 508mm, 610mm
Coil OD: 1800mm
Coil Weight: 15T
Cutting Speed: 180 pezzi al minuto.
Cutting Length: 200-3000mm
Cutting Style: Taglio rotatorio
Leveler: 6hi servo regolare
Total Power: 300KW
Land Area: 30m x 8m
Stacker: altri macchinari
Product Brief
Linea di taglio a misura rotativa automatica in acciaio inossidabile 0,3-3 X 1000 Linea di taglio a misura con cesoia rotativa livellatrice 6Hi SUS Acciaio inossidabile 0,2 - 2 X 850 La linea di taglio a misura rotativa, prodotta dalla nostra azienda, è ad alta velocità e alta precisione, particolar...
Product Description

Linea di taglio a misura rotativa automatica in acciaio inossidabile 0,3-3 X 1000

Linea di taglio a misura con cesoia rotativa livellatrice 6Hi SUS Acciaio inossidabile 0,2 - 2 X 850



La linea di taglio a misura rotativa, prodotta dalla nostra azienda, è ad alta velocità e alta precisione, particolarmente adatta per il taglio di lamiere sottili e corte:

  • Il taglio volante è adatto per il taglio di bobine di lamiera sottile di lunga lunghezza (migliaia di metri).
  • La frequenza di taglio volante può arrivare fino a 150 volte/min. Velocità della linea 80 -100 m/min
  • Taglio di lamiere corte significa taglio continuo ad alta frequenza e alta produttività.
  • L'elevata precisione della livellatrice a 6 livelli, la laminatrice, gli impilatori doppi sono una configurazione ad alta produzione.
  • La linea di taglio volante per 0,3 -3,0 mm x 1000 mmL x 200 -3000 mmL.
  • La regolazione dei rulli di livellamento è automatica tramite rulli di supporto a pressione servoassistita.

Parametri:

Materiale grezzo in ingresso e prodotto finito
Materie prime Acciaio inossidabile laminato a caldo / freddo
Proprietà meccaniche Resistenza alla trazione σb≤800Mpa, σs≤550Mpa
Spessore 0,2-2,0 mm, 0,3-3,0 mm
Larghezza 200 mm-1000 mm (Max)
Bobina O.D. ≤Φ1500,1800mm
Bobina I.D. Φ508mm (allargare a Φ610mm con guarnizioni)
Peso massimo 10 tonnellate, 15 tonnellate, 20 tonnellate
Lunghezza della lamiera 200 - 3000 mm
Tolleranza di lunghezza L 0 = 1 M±0,3 mm (velocità uniforme)
L 0 = 1 M±0,4 mm (accelerazione / decelerazione)
Tolleranza di lunghezza diagonale L 1 = 1M±0,5mm
Altezza di impilaggio 650 mm Max (supporto in legno circa 150 mm di altezza)
Peso massimo di impilaggio 5 tonnellate



  Parametri CTL volanti
1 Velocità lineare 0-80 m/min
2 Velocità di filettatura 0-15 m/min
3 Alimentazione 380 V / 50 Hz / 3PH
4 Potenza installata Circa 220KW
5 Modalità di taglio trasversale Taglio a contatore volante a due coltelli
Taglio a binario del meccanismo di taglio
6 Modalità di controllo AC, CNC e controllo PLC
7 Motore di azionamento a. Motore di svolgimento: AC 30KW b. Motore di livellamento: AC 75KW

c. Servomotore per cesoie volanti:

AC 90KW



Composizione:

  Articolo Quantità
1 Stazione di carico 1
2 Carrello di carico 1
3 Svolgitore 1
4 Macchina livellatrice di precisione (19 rulli) 1
5 Dispositivo di alimentazione servoassistita (include dispositivo di laminazione) 1
6 Taglierina rotativa ad alta velocità 1
7 Nastro trasportatore a tre stadi 1
8 1st Impilatore automatico di lamiere 1
9 2nd Impilatore automatico 1
10 Sistema idraulico 1
11 Sistema pneumatico 1
12 Sistema di lubrificazione 1
13 Sistema elettrico 1



Caratteristiche:

  1. La linea di taglio a misura serve a realizzare lastre di acciaio piatte di una certa lunghezza mediante livellamento e taglio a misura, composta da svolgitore, livellatrice, cesoia rotativa, impilatore, ecc. con funzioni ausiliarie di carico bobina, misurazione della lunghezza, rivestimento del film, consegna e uscita delle lamiere, ecc.
  2. Il processo di lavoro è lo svolgimento, il livellamento a 6 livelli a 19 rulli, la misurazione della lunghezza, il taglio a cesoia rotativa volante, le lamiere tagliate vanno al primo impilatore fino a quando il numero di impilaggio raggiunge il numero preimpostato, quindi trasferire manualmente al secondo impilatore. Mentre le lamiere vanno al secondo impilatore, emettere le lamiere sul primo tavolo elevatore tramite il tavolo a rulli e quindi il primo impilatore torna allo stato di lavoro. In questo modo, un taglio della bobina d'acciaio può continuare continuamente.
  3. Il processo di lavoro è automatico, adotta il controllo servo PLC e HMI. Sul touch screen, è possibile impostare le dimensioni delle lamiere, il numero di pezzi, calcolare il peso delle lamiere, inoltre, ha funzioni: impostare la velocità di alimentazione, impostare la lunghezza di alimentazione, impostare il numero di alimentazione, l'interscambio tra manuale e automatico, l'avvio automatico, l'arresto automatico, la pausa, l'azzeramento del contatore, il pulsante avanti-indietro, il taglio su-giù, gli allarmi di guasto, ecc.
  4. I rulli cromati, i rulli in PU, il soffiatore, ecc. svolgono un ruolo nella protezione della superficie della lamiera da eventuali danni.
  5. Ad eccezione della filettatura manuale, tutto è in funzione automatica.

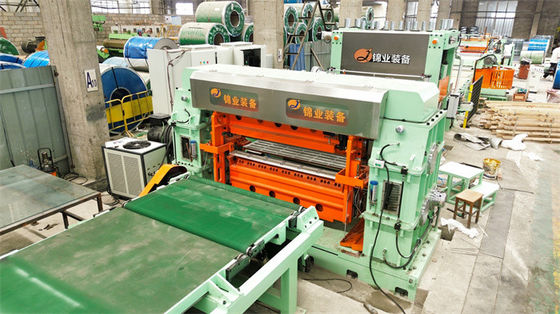

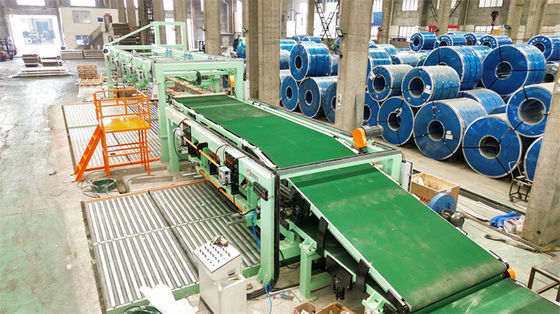

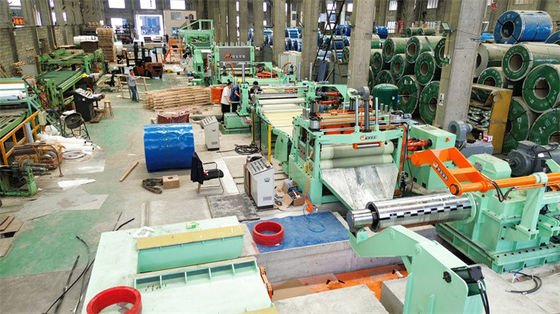

L' acciaio inossidabile è tagliato in lunghezzaL' acciaio inossidabile è tagliato in lunghezza
