Sgombero di livellamento taglio alla linea di lunghezza

Sgombero di livellamento taglio alla linea di lunghezza
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
SS 4.0-16.0 x 2000
Trading Properties
MOQ
1 set
Packing
8 x 40HC + 2 x 20FR
period for dispatch
180-200 giorni
payment method
L/C, T/T
Supply Capacity
10Sets all'anno

Product Details

Evidenziare:

taglio dei bordi in linea di lunghezza

,

Linea di livellamento per il decollo della bobina in acciaio inossidabile

,

Sgombero di livellamento taglio alla linea di lunghezza

Name: Linea di livellamento della bobina di acciaio inossidabile tagliata alla lunghezza con taglio dei bo
Material: Serie SUS200, SUS300, SUS400
Sheet Thickness: 4-16 mm
Sheet Width: 1000-2010 mm
Sheet Length: 2000-12000 mm
Cutting Speed: 8 pezzi/min x 2 m
Coil ID: 610 mm, 760 mm
Coil Weight: 35T
Length Tolerance: +/- 0,5 mm/m
Flatness: 2mm/m2
Land Area: 60m x 13m
Total Power: 800KW
Product Brief
Linea di livellamento della bobina di acciaio inossidabile tagliata alla lunghezza con taglio dei bordi 4-16 X 2000 La linea di taglio in acciaio inossidabile a lunghezza di spessore è una linea di taglio a lunghezza di alta precisione, il suo costo è molto superiore al budget della linea di taglio ...
Product Description

Linea di livellamento della bobina di acciaio inossidabile tagliata alla lunghezza con taglio dei bordi 4-16 X 2000

La linea di taglio in acciaio inossidabile a lunghezza di spessore è una linea di taglio a lunghezza di alta precisione, il suo costo è molto superiore al budget della linea di taglio a lunghezza normale.state vicine l' una all' altraInoltre, la linea di taglio della lamiera in acciaio inossidabile ha funzione di taglio dei bordi, rivestimento con pellicola, apparecchi automatici di impilazione,siamo esperti nella spessa lamiera in acciaio inossidabile tagliata in linea di lunghezza, può guidarvi a vedere la linea di funzionamento nel nostro impianto cliente.
Acciaio inossidabile, come la serie SUS200, SUS300, SUS400, rispetto all'acciaio al carbonio normale Resistenza alla trazione ≤ 270 MPa Resistenza alla trazione ≤ 465 MpaResistenza della lamiera in acciaio inossidabile Resistenza alla trazione ≤ 500Mpa Resistenza alla trazione ≤ 800Mpa

Composizione e parametri:

- No, no, no, no. Composizione Parametro / configurazione
1 Sella a bobina 35T
2 Discolatori a doppia mandrina Φ500-800 mm, carico di 35 T
3 Fabbricazione a base di materie plastiche Φ250 mm, 200 kW
4 Accumulatore a pozzo 6000 mm
5 Guida laterale 1# Distanziamento idraulico 1000-2020 mm
6 Trimmer di bordo

Corpo separato, controllo di frequenza,
Larghezza dei bordi 3-10 mm

7 Scaffalatrici e tavoli di ripiegamento Guida per rottami, avvolgitore idraulico
8 Guida laterale 2# 1000-2000 mm idraulici
9 11 livellatore a rulli

4nivellatori Hi, 300KW, Φ210 mm,

10 Codificatore rotativo Rappresentante, Omron.
11 Sciaio idraulico Forze pesanti, 55 kW
12 Tavolo a rotelle 4000 mm
13 Stacker e tabella X tipo di botola per bombe, 6m x 2
14 Sistema idraulico Valvole Rexroth, pompe Yuken
15 Sistema di controllo elettrico Parker DC drive, Siemens PLC e HMI


Nota speciale:

  1. La pressione verso il basso dei rulli di livellamento superiori sul livellatore: due serie di motori collegati all'ingranaggio e alla canna del verme, una sul lato di entrata e l'altra sul lato di uscita.il sensore di spostamento lineare può essere installato per indicare la posizione di pressione, in questo modo è facile impostare la posizione di pressione sul pannello dell'operatore.
  2. L'apparecchiatura per la laminazione della pellicola può essere installata su rulli di pizzico della lastra finale prima di tagliare per laminare la pellicola o la carta sulla superficie della lastra inossidabile.
  3. Il taglio della testa della bobina è disponibile per tagliare la testa della bobina o tagliare la bobina a metà strada e lo scaricatore può avvolgere il foglio della bobina indietro, è conveniente controllare le quantità di taglio del foglio.
  4. Il modulo di misura del peso può essere installato su uncoiler e stacker, per conoscere il peso della bobina o il peso dei fogli in modo conveniente.
  5. Se la lunghezza del foglio è corta, il pacchetto può gradualmente uscire dall'area di imballaggio all'area di imballaggio, quindi i lavoratori imballano ogni pacchetto uno per uno.

Personaggi:
1.Despigolo / Decoiler
La linea di taglio a lunghezza è dotata di bobine di acciaio pesanti di calibro pesante.
Ogni mandrello ha tre passaggi, l'apertura e la chiusura di due mandrelli da cilindri idraulici.
Meccanismo di contrapposizione installato sopra la base dello svincolo, per garantire la stabilità dello svincolo.
2. Apri testa a bobina del portale
Il telaio del portale è molto resistente, con un rullo di snubber press, un rullo di raddrizzamento sulla parte superiore del telaio.
la pressione idraulica sul rullo di snubber sopra la bobina di acciaio e il suo angolo di pressione è regolabile
Il rullo raddrizzatore può scivolare avanti e indietro per seguire la testa della striscia e raddrizzarla.
La piastra a pala installata sul preleveler sostiene la testa della bobina mentre raddrizza la testa della bobina della presse a rulli.
3. primo 2+5 pre-leveler
Il rullo è enorme e forte,alleviando lo stress interno della bobina d'acciaio, la superficie del rullo è indurita e cromata
Per alleviare la tensione di piegatura di svincolo allo stato rilassato.
4. taglio dei bordi: prima e dopo l'area di taglio è disponibile una fossa di accumulo, il taglio dei bordi è fatto con due bracci di taglio a disco a sbalzo aperti e chiusi in base alla larghezza del foglio,con rotolo di stampa per evitare che il foglio principale flutti, poi due riavvolgitori di rottami.
5. Livellare pesante
numero di livellatori pesanti sarà 13pcs, 11pcs o 9pcs, diametro dei rulli sarà 180mm -230mm -300mm,
L'apertura e l'angolo dei rulli superiori e inferiori possono essere regolati.
Il taglio del taglio è stop, il livellatore è tenuto e fermato sotto la misurazione dell'encoder, adatto per il taglio di lamiere di acciaio inossidabile laminate a caldo.
6. Taglio idraulico
Taglio: telaio robusto, stazione idraulica robusta per taglio, tipo di taglio a pendolo, arresto del taglio sotto misurazione da codificatore.
7- Impilato automatico.
Bomba portellone impilazione, ricevere ogni foglio sul braccio del rullo, aprire i due bracci per rilasciare il foglio cadere giù sul tavolo di sollevamento.
Tavolo a rotoli consegnare i fogli impilati verso l'esterno per imballare.
8Controllo automatico, l'intero processo è sotto controllo PLC in modalità automatica.L'operatore può controllare e operare la linea di taglio in lunghezza facilmente sulla console di controllo.

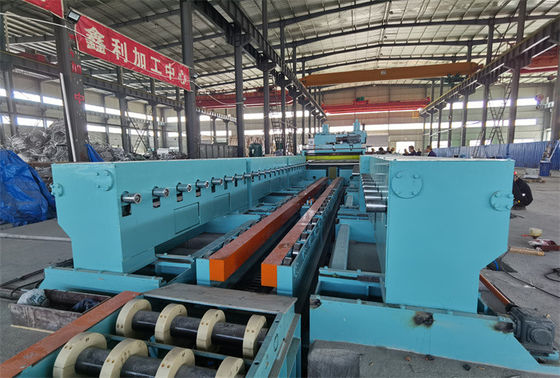

Sgombero di livellamento taglio alla linea di lunghezza

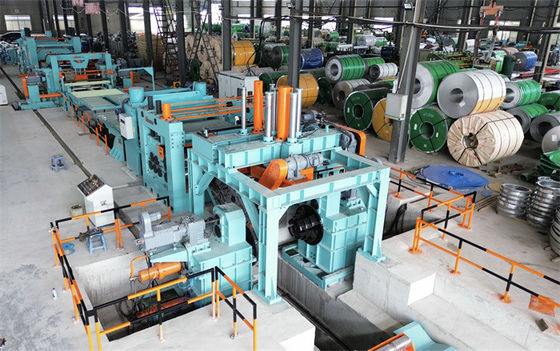

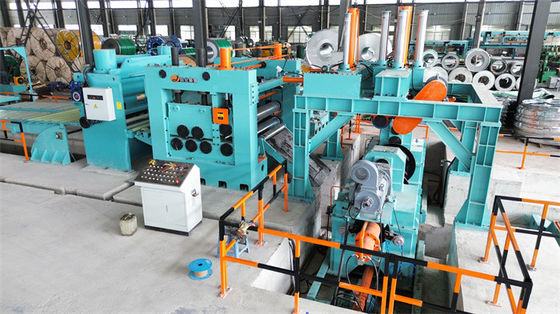

Sgombero di livellamento taglio alla linea di lunghezzaSgombero di livellamento taglio alla linea di lunghezza
