150 mpm linea di taglio automatico di lamiere di metallo a bobina
Product Details
Linea di taglio automatico della bobina metallica
,Linea di taglio di metallo da 150 mpm

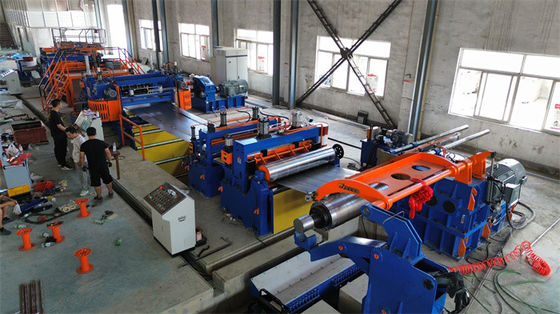

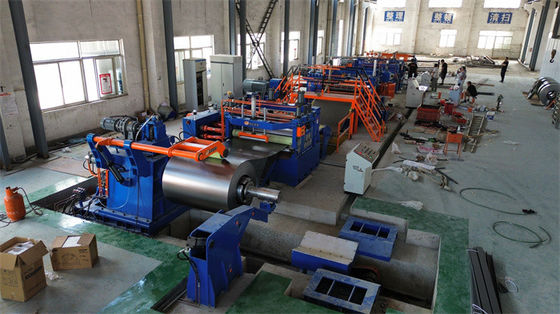

150mpm macchina di taglio longitudinale per la linea di taglio automatico di lamiera di metallo a bobina 0,3-3 x 1600
La macchina di taglio di lamiere di acciaio inossidabile ad alta precisione ha una struttura robusta e una produzione molto precisa, la linea di taglio funziona molto senza intoppi.
Indossare acciaio al carbonio normale Resistenza alla trazione ≤ 270Mpa Resistenza alla trazione ≤ 465Mpa fino a una buona resa in acciaio strutturale fino a 350Mpa, resistenza alla trazione 600Mpa.
.
La linea può tagliare diverse forme di bobine d'acciaio: laminate a caldo, laminate a freddo, galvanizzate, preverniciate in diverse qualità d'acciaio.
Composizione e caratteristiche
1. un decoiler molto resistente e una piastra di spalato per la stampa di apertura della bobina, per tenere la bobina di acciaio saldamente durante il ritiro della striscia di acciaio, e inviare la testa della striscia nell'apparecchiatura di alimentazione.
2.Slitter: scaffali, alberi, coltelli sono grandi e forti.
3.Tutti i rulli della trasmissione sono rivestiti di gomma PU.
4Il circuito del pozzo dell'accumulatore è più lungo e abbastanza profondo da assicurarsi che la striscia d'acciaio si accumuli.
5.Unità di rifornimento della tensione di lana di tipo piastra per fornire una tensione stabile regolabile per il retrocesso.
6.La bobina di ricollocazione è dotata di un separatore a braccio superiore di tipo portale, con strisce di separazione da cima a pressione.
7.Velocità di taglio fino a 150 m/min.
8- I coltelli da taglio saranno di materiale SKD11, H13K, ecc.
9Sistema idraulico, quali cilindri idraulici, valvole, robusto e resistente.
Precisione di taglio:
- Tolleranza di larghezza di fessura: ¥0,10 mm; larghezza di fessura < 300 mm, spessore < 1,2 mm, tolleranza di larghezza di fessura ¥0,05 mm;
- Slit camber: ¥0,5 mm/M per la striscia di larghezza superiore a 300 mm, ¥1,0 mm/M per la striscia di larghezza inferiore a 300 mm. Le strisce di bordo entro 100 mm dal bordo della bobina madre non sono soggette alla restrizione.
- - 0,05 mm, ossia non più del 5% di strisce di spessore superiore a 1 mm, tagliate a velocità stabile con coltelli affilati e spazi aperti.
- Riverso sbalorditivo ± 0,5 mm (a velocità stabile, cambiamento di velocità non così veloce
- Turriforme di ricollo: ± 2,0 mm (al diametro massimo della bobina)
Processo di layout:
Sella di preparazione della bobina, Carro di carico della bobina, Uncoiler a mandrello singolo con rotolo di stampa, peeler della testa della bobina, alimentatore a pizzico e 5 rulli Pre-niveller, Shear, Pit loop 1, guida laterale, Slitter, scarta,Cerchio di fossa 2, Tensione e pre-separatore, rulli di post-sciatura e deflettore, retroiler con separatore di braccio superiore, carrello di scarico a bobina, (turntile)
Parametri:
| Linea di taglio 0,3 -3 X 1600 150 mpm | Parametri |
| In arrivo bobine in acciaio | ID508mm, 610mm, OD1800mm, peso della bobina 20T |
| Fabbricazione a partire da prodotti della voce 8528 | ID508mm, OD1800mm, peso della bobina 20T max |
| Larghezza della bobina madre | 500-1600 mm |
| Larghezza della bobina | 30 mm -600 mm |
| Numero di taglio | 1 mm x 30 fessure; 3 mm x 15 fessure |
| Motori principali | Slitter 132 kW + Recoiler 160 kW |
| Coltello da taglio | ID220 x OD340 x 20 mm SKD11 HRC58-61 |
| Manico di rimbocco | Maniche senza cuciture |
| Opzionale | Fabbricazione a partire da prodotti della voce 8528 |
| Velocità di taglio | 0-120-150 mpm regolabile |
| Configurazione | Siemens PLC, Parker Drive, Valvole Vitory |
| Precisione di taglio | Larghezza della fessura ± 0,1 mm; camber ± 0,1 mm/m; bur 5% dello spessore; gobba di ricollo < 0,5 mm |
