CRC CRC CRS Acciaio sottile lamiera di metallo tagliato alla linea di lunghezza macchina 25pcs/min x 2m
La linea di taglio a lunghezza di lamiera di bobina di metallo è uno dei nostri principali prodotti di macchina, fabbrichiamo le macchine di taglio a lunghezza di lamiera di metallo per 16 anni, forniti linee di taglio a lunghezza in Malesia, KSA, Emirati Arabi Uniti,Nigeria, Algeria, USA, Argentina, Russia, Etiopia, Egitto, ecc., circa 30 paesi,
I fogli di bobina possono essere laminati a caldo, laminati a freddo, fogli di acciaio galvanizzato, fogli di acciaio inossidabile, fogli di alluminio, fogli di calibro leggero tagliati in linea di lunghezza con livellamento fine e taglio rapido.Piattazza della lamiera +/-1 mm per metro quadrato, fermo di taglio veloce 2m x 28pcs/min.
Le bobine di lamiera di acciaio galvanizzato laminate a freddo sono sottili e richiedono un levigatore di precisione ((4 alto o 6alto),taglio rapido (molti clienti scelgono il taglio servo drive) e il sistema di impilazione può essere uno stacker o doppi strati stackers di scambio rapido tra loro.
Il funzionamento continuo del livellatore, l'alimentazione a servo lunghezza e il veloce taglio pneumatico o il taglio servo guidato garantiscono un lavoro ad alta velocità e alta precisione,velocità di impilazione segue i fogli di taglio in arrivo e impilare ogni foglio veloce uno per uno, per una bobina di 2 mm x 1250 x 15 T, ci vogliono 20 minuti per tagliare, circa 40 minuti per una bobina.
Disposizione
Due serie di sella per la preparazione della bobina, un'unica bobina per il decollo della mandrella con tensione posteriore, pressa della testa della bobina e peeler, 4 livellatori elevati, circuito a pozzo, guida centrale, servo di fissazione della lunghezza con filmatura, taglio veloce,Tavolo con cintura di consegna, uno o due set di stacker, auto di uscita o tavoli a rotoli.
Composizione
- Sella di bobina, conservare una o due bobine in standby, carico 20T
- Carro di carico della bobina, carica della bobina sul mandrello della bobina, sollevamento verso l'alto e camminata.

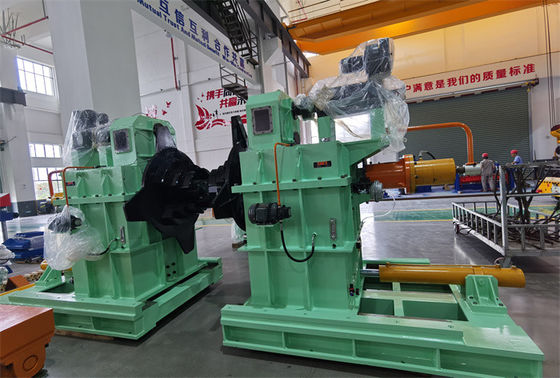

- Un singolo mandrello di decollatura: mandrello di espansione idraulica per standard Ф508mm, è installato un motore di tensione posteriore per decollatura e livellamento stabili,centralizzare la base della bobina per assicurare il centro della bobina sulla linea ceterline.

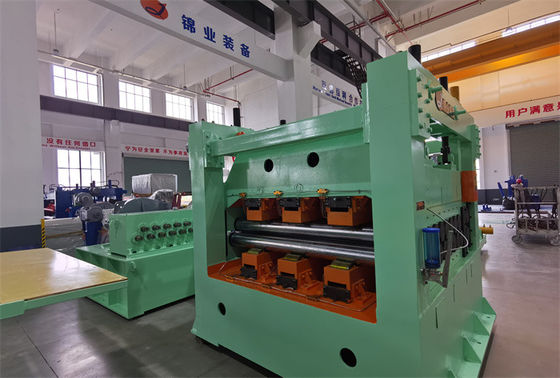

- 2+15 Livellatore di rulli: 4Hi, 4 file di rulli di riserva, 75KW DC.
- 2+21 6Hi livellatore è facoltativo, investimento più costoso, livellamento più preciso, più adatto per acciaio inossidabile, lamiere di alluminio.
- Alimentazione servo lunghezza: misurazione servo lunghezza ((2+5+2 rulli azionati da servomotore e regolatore)
- Taglio veloce pneumatico: taglio dell'albero a manovella da basso verso l'alto, lama inferiore a forma di V.
- Convogliatore a nastro: trasportare i fogli finiti allo impilatore
- Sistema di impilazione: include un tavolo a forbici, un tavolo a rotoli di uscita o dei carrelli di uscita per ricevere e rilasciare fogli impilati, carico di impilazione 5T.
| Dispositivo di misurazione delle luci ad alta velocità tagliato in lunghezza |
Parametri |
| Spessore della lamiera della bobina di acciaio ((mm) |
00,2-1,5 mm, 0,25-2,0 mm, 0,3-3,0 mm, 0,4-4,0 mm |
| Larghezza della lamiera di bobina in acciaio ((mm) |
600 mm, 1000 mm, 1250 mm, 1600 mm |
| Carico di svolta (MT) |
10T, 15T, 20T |
| velocità della linea ((mpm) |
80 m/min |
| Precisione di taglio ((mm) |
±0,50 mm /2 m di lunghezza
|
| Precisione di livellamento |
≤ ±1,0 mm/m2 |
| Taglio delle spalle |
≤ 3% di spessore |
| Precisione di impilamento |
larghezza ≤ 1,0 mm, lunghezza ≤ 1,5 mm, |
| Potenza totale ((KW) |
100KW ~ 130KW ~ 150KW - 165KW |
| Superficie del terreno ((L x O) |
25m x 10m |
Fabbricazione precisa:
| Parte |
Materiale, lavorazione, marchio |
| asse, asse, rullo |
42CrMo, HB250-275 |
| Cornice, basi |
Q235-A,Q345 ((16Mn) saldatura di lamiere di acciaio, trattamento di ricottura |
| Carrozzeria della scatola di cambio |
Q345 Saldatura di lastre, trattamento termico, sabbiatura, verniciatura di base |
| Dispositivi: |
Acciaio da forgia 40Cr, HB240-255, denti a faccia indurita, denti macinati |
| Segmenti di decollaggio: |
55# Acciaio fuso, temperatura, rivestimento e lucidatura con cromo duro |
| Pompa idraulica |
Pompa variabile a pistone Yuken |
| PLC |
Siemens S200 |
| Portamento |
HRB, ZWZ, SKF |
| Parti pneumatiche |
Attacco aereo, SMC |

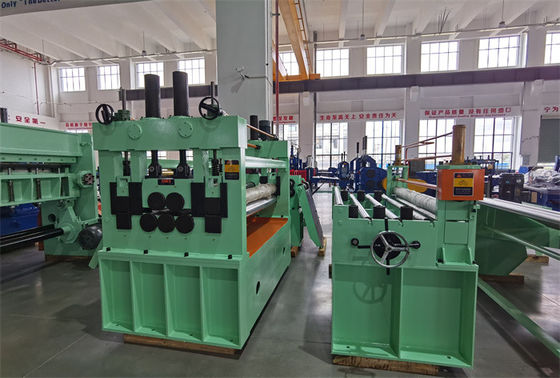

Foto:
