Basic Properties
country of origin
Wuxi, Cina
Brand Name
JinYe
certificato
ISO9001
PRODUCT MODEL
3-14 x 2000
Trading Properties
MOQ
1 set
Packing
40HC x 8 (due sono flat rack)
period for dispatch
6-8 mesi
payment method
T/T, L/C
Supply Capacity
3 serie all'anno

Product Details

Evidenziare:

Heavy gauge steel coil slitting machine

,

35T coil plate slitting line

,

Over 10mm metal slitting machine

Product: Macchine per taglio di piastre a bobina di calibro pesante
Coil Material: SAE 1008, 1010,1020,1026, ST-52, Ck-45
Material Strength: YS430Mpa TS600Mpa
Steel Coil Thickness: 3-14 mm
Steel Coil Width: 800-2000 mm
Coil Weight: massimo 35T
Number Of Slitting: 14 mm 3 strisce
Slitting Speed: 0-50m/min
Total Power: 700KW
Slitter Shaft: 360mm
Recoil Mandrel: 760 mm
Tension Type: 5 rulli azionamento motore
Product Brief
Macchina di taglio a cesoia per piastre a bobina di grosso spessore per bobine di acciaio da oltre 10 mm 35T La macchina di taglio a cesoia per piastre pesanti è specializzatalinea di produzioneutilizzata per tagliare longitudinalmente piastre metalliche larghe (tipicamente 3 mm o più spesse) in più ...
Product Description

Macchina di taglio a cesoia per piastre a bobina di grosso spessore per bobine di acciaio da oltre 10 mm 35T

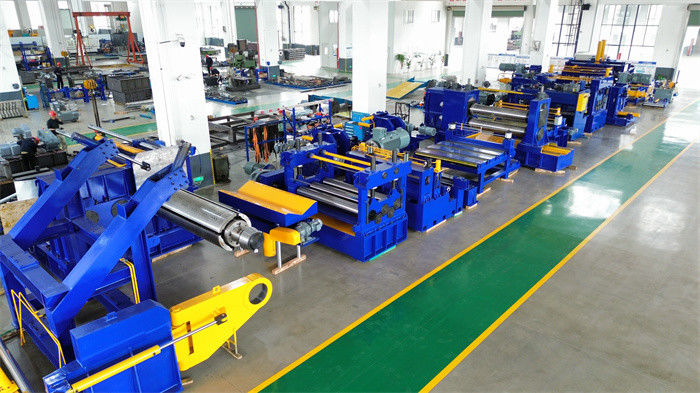

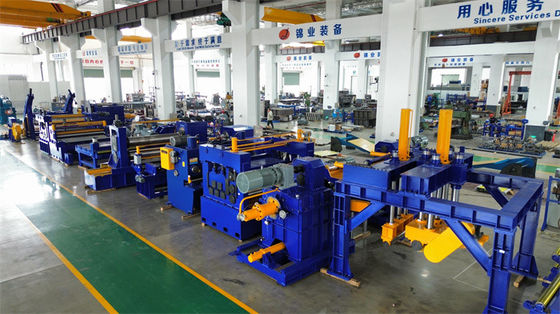

La macchina di taglio a cesoia per piastre pesanti è specializzatalinea di produzioneutilizzata per tagliare longitudinalmente piastre metalliche larghe (tipicamente 3 mm o più spesse) in più strisce strette.Ampiamente applicata nella lavorazione dell'acciaio, produzione di tubi ERW, formatura di profili metallici, cantieristica navale, produzione di recipienti a pressione, macchinari edili e altre industrie.Progettiamo e realizziamo una linea di taglio a cesoia per bobine di acciaio al carbonio da 14 x 2000 per il mercato indiano, l'intera linea pesa circa 200T, spedita con 8 container (due dei quali sono flat rack).Componenti principali

Composta da sezione di svolgimento, sezione di taglio e sezione di riavvolgimento, oltre a sistema idraulico/pneumatico/elettrico e accessori di taglio.

Sezione di svolgimento:

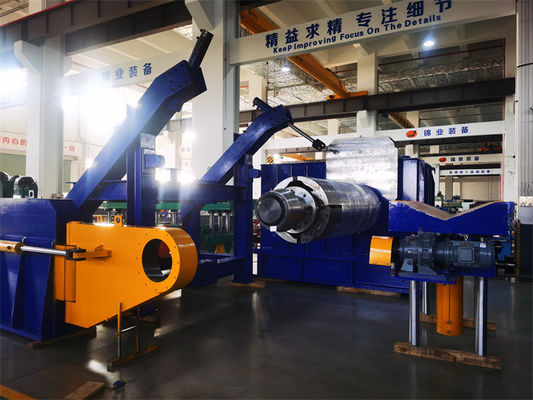

Carrello di carico bobina da 35T, svolgitore a doppio mandrino da 35T, apricapocchia a portale, rulli a doppia pinza e livellatore a 5 rulli, cesoia per testata bobina, primo anello di accumulo (tavola di trasporto a rulli)Sezione di taglio

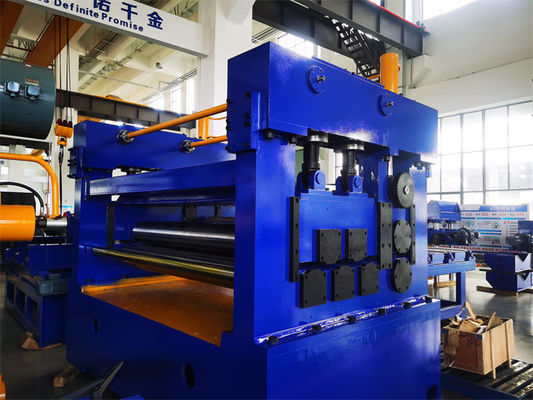

Guida centrale, Taglierina (disponibile cambio a doppia velocità), rifilatura e avvolgimento bordi, secondo anello di accumulo



Sezione di riavvolgimento

Pre-separatore due volte, tensione piastra in feltro di lana, tensione a 5 rulli, rullo di deflessione, riavvolgitore con separatore a pressione, carrello di scarico bobina

Sistema idraulico, pneumatico ed elettrico

Stazione idraulica, supporti valvole e tubazioni



Armadi di azionamento elettrico, pannelli operatore

Accessori di taglio

Coltelli di taglio, distanziatori, dischi e distanziatori di separazione, ecc.



Parametri:
Capacità di taglio





Spessore

Numero massimo di tagli



Velocità massima di taglio 13-14mm 3 strisce
30 m/min 11-12mm 10 strisce
30 m/min 8-10mm 10 strisce
30 m/min 7-8mm 10 strisce
40 m/min 5-6mm 15 strisce
50 m/min 2-3mm 18 strisce, 32 strisce
60 m/min, 40 m/min Macchina Parametri



ArticoloParametri

  1 Sella di preparazione bobina, carrello di carico bobina
Carico 35T, motore di traslazione 4KW 2 Svolgitore a doppio mandrino,
Bobina di rame da 35T, 37KW x 2 CA 3 Rullo pressa testata bobina a portale, dispositivo di raddrizzamento e spalatura

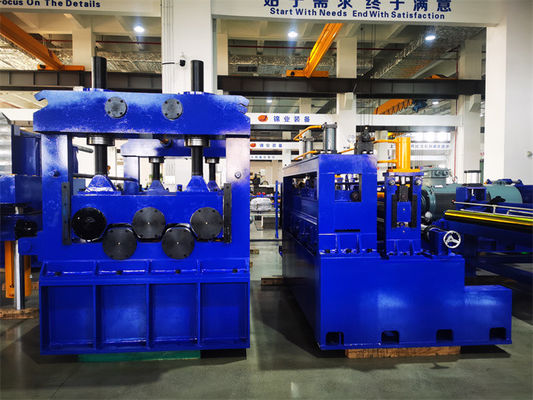

Trazione CA 7,5KW, azioni idrauliche 4 rulli a doppia pinza e livellatore a 5 rulli e cesoia per testata bobina
3KW x 2 + 90KW Φ230/200×2100mm 5 Anello di accumulo 1
(tavola di trasporto)

4 m di lunghezza 2,2 m di larghezza 4 m di profondità

6

Guida laterale
Regolazione idraulica 800-2000mm 7 Taglierina
ID360 x OD600 x 20mm Lama 6CrW2Si, 250KW

8

Avvolgitore o tritatutto per scarti

11KW x 2 9 Anello di accumulo 2
6 m di lunghezza 2,2 m di larghezza 5 m di profondità 10 Separatore, tenditore a 5 rulli
Dischi di separazione ID130xOD250 x 6mm, tensione a 5 rulli con azionamento a motore 11 Riavvolgitore
350KW CA Ф760mm mandrino 12 Carrello di scarico bobina
Carico 35T, 4KW 13 Sistema idraulico
12Mpa, 15W 14 Sistema di controllo elettrico
Siemens PLC, azionamento CA INOVANCE Potenza totale: 700KW

Caratteristiche principali

Elevata rigidità



: Telaio e alberi delle lame per impieghi gravosi resistono a elevate forze di taglio.

Automazione: I controlli PLC/CNC regolano la spaziatura delle lame, la velocità e la tensione.

Lame durevoli: Le lame rivestite o sostituibili prolungano la durata.

Sicurezza: Arresto di emergenza, protezioni e barriere fotoelettriche.

Elevata produttività: ogni taglio bobina entro un'ora, 35T x 8 = 360T.
