Calibro pesante che fende linea macchine di taglio della bobina della lamiera di acciaio della macchina 3-12 x 2000

Calibro pesante che fende linea macchine di taglio della bobina della lamiera di acciaio della macchina 3-12 x 2000
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
(3-12) X 2000
Trading Properties
MOQ
1SET
Packing
7 x 40HC
period for dispatch
180 -210days
payment method
L/C, T/T
Supply Capacity
5sets all'anno

Product Details

Evidenziare:

Calibro pesante che fende linea macchina

,

Fendendo linea macchine 12 x 2000

,

Macchina di taglio della bobina della lamiera di acciaio 3mm

Heavy Gauge: 3 -12mm
Coil Width: 800-2000 mm
Coil Weight: 30T, 32T, 35T
Number Of Slitting: 12mm x 4Cuts
Slitting Speed: 0-50m/min regolabile
Land Area: 45m x 10m
Total Power: 550KW
Recoil Mandrel: diametro di 760mm
Tension Type: 5 rulli
Uncoiler: Doppie teste
Product Brief
Strato d'acciaio della bobina del calibro pesante che fende le linee Per tagliare il piatto spesso della bobina nella direzione longitudinale, come l'acciaio dolce di 8mm, di 10mm, di 12mm, di 14mm, o il calibro pesante ad alta resistenza che fende, quali 4mm, 5mm, 6mm, 7mm, 8mm, ecc…, la macchina ...
Product Description

Strato d'acciaio della bobina del calibro pesante che fende le linee



Per tagliare il piatto spesso della bobina nella direzione longitudinale, come l'acciaio dolce di 8mm, di 10mm, di 12mm, di 14mm, o il calibro pesante ad alta resistenza che fende, quali 4mm, 5mm, 6mm, 7mm, 8mm, ecc…, la macchina deve sopportare l'onere gravoso e la struttura della macchina deve essere forte struttura robusta!

Abbiamo fornito la macchina di taglio spessa ad alta resistenza del piatto al modello dell'India 6x2000, 8 x 2000 doppi dirigiamo il taglio della linea in Algeria ed in Russia, taglierina di 12x1250mm al mercato interno in Sichuan.



Caratteristiche:

  1. Doppio uncoiler del cono del grande deflettore: i piatti d'acciaio spessi della bobina sono spesso pesanti con il grande diametro esterno, il massimo del peso della bobina può essere 30-40T ed il diametro esterno è fino a verso il 2200 millimetro. I diametri interni della bobina non sono così regolari, guardando una forma ovale, i mandrini del cono dell'opposto due possono sostenere facilmente la bobina dentro.
  2. Forte pre livellatore prima del taglio: Il piatto spesso è stato finito per trasformarsi in in bobine nella linea di rotolamento, il raggio d'avvolgimento delle strisce è forte, forte livellatore può appiattire il raggio di piegamento della bobina per diventare piano, pronto per più successivamente fendere.
  3. Un tenditore di cinque rulli: La tensione di cinque rulli è 3 una struttura di oltre 2 rulli, tenente molto attentamente le strisce d'acciaio nell'ambito della tensione stabile retrocedere
  4. Strisce che separano la struttura della stampa sopra recoiler: Per assicurare retrocedere continuo, ogni striscia deve essere tenuta in ordine e strettamente uno strato sopra lo strato di sotto, supporto di separazione idraulico della struttura della stampa solidamente sul fondamento, premente separando l'asse sul retrocedere le strisce da due cilindri idraulici.
  5. Taglierina e recoiler: La struttura è la stessa del normale, molto più forte ed alcune parti adottano il materiale speciale. Fendendo e retrocedendo lavoro nella sincronizzazione tramite il controllo dello SpA.
  6. Motorizzato regolando guida laterale: per lo strato dello spessimetro, la regolazione della guida laterale è motorizzata premendo il bottone sul pannello.
  7. Due argani del residuo su ogni lato: guidato indipendente da un grande motore di frequenza di CA, con spostamento d'avvolgimento del residuo.
  8. Controllo elettrico: Il gabinetto del CCD è dietro la macchina di taglio dal lato dell'azionamento, i pannelli di operatore si siedono davanti alla macchina, che ha i touch screen e SpA di Siemens.

 Composizione e parametri:



No. Composizione Parametro
1 Automobile di bobina d'alimentazione 35T
2 Doppio uncoiler del mandrino Φ500-800 millimetro, carico 35T
3 Alimentatore di pizzico e un livellatore di cinque rulli Φ210 millimetro, 90KW
4 Taglio idraulico 12 x 2000
5 Tavola del rotolo della trasmissione lunghezza di 4000mm
6 guida laterale e rullo di Pres 500-2000mm ampi
7 macchina di taglio Φ320mm, 300KW
8 l'argano del residuo del bordo e le code delle strisce premono 11KW x 2
9 Accumulatore del pozzo lunghezza di 6000mm
10 Preseparatore, tenditore, rullo d'equilibratura Due volte separando, 3 oltre una tensione di 2 rulli
11 ReCoiler (con la separazione i dischi, dello spingitoio) Φ320mm, 350KW, 35T
12 Bobine che scaricano carrello 35T
13 Circuito idraulico Valvole di Rexroth, pompa di Yuken
14 Elettricamente sistema di controllo Azionamento di CC di Parker, SpA di Siemens e touch screen



Disposizione:

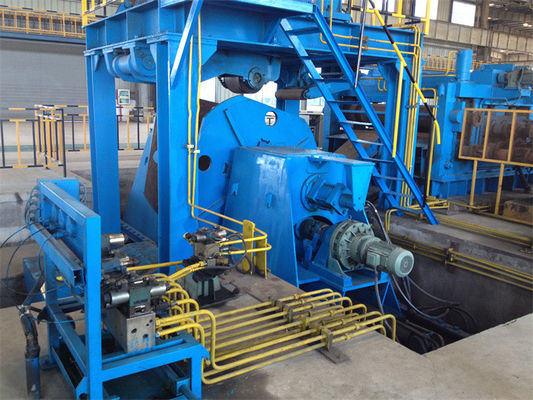

Calibro pesante che fende linea macchine di taglio della bobina della lamiera di acciaio della macchina 3-12 x 2000

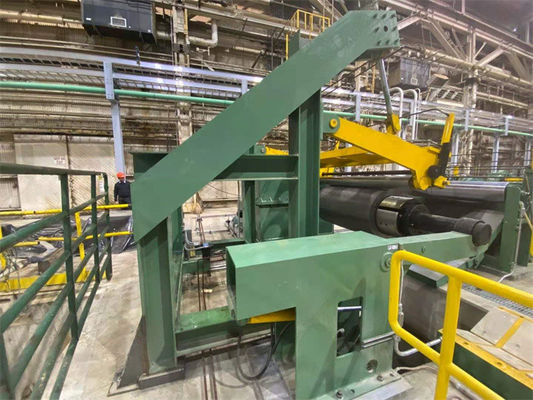

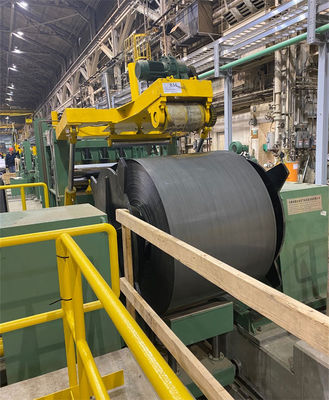

Calibro pesante che fende linea macchine di taglio della bobina della lamiera di acciaio della macchina 3-12 x 2000Calibro pesante che fende linea macchine di taglio della bobina della lamiera di acciaio della macchina 3-12 x 2000
