0-50m/Min Heavy Duty Steel Coil che fende linea per i calibri pesante 10 x 1800

Line di taglio per lamiere in acciaio a spessore elevato

Linea di taglio per lamiere in acciaio per impieghi gravosi per spessori elevati 10 x 1800

Taglio di lamiere a spessore in direzione longitudinale, come 8 mm, 10 mm, 12 mm, 14 mm in acciaio al carbonio normale, o taglio di spessori elevati ad alta resistenza, ad esempio 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, ecc..., la macchina di taglio deve sopportare carichi pesanti e la struttura della macchina deve essere robusta e a funzionamento automatico.

Abbiamo fornito una macchina di taglio a doppia lama 6x2000 per piastre spesse ad alta resistenza all'India, una linea di taglio a doppia testa 8 x 2000 ad Algeria e Russia, una taglierina 12x1250mm alla provincia cinese del Sichuan. Le nostre esperienze sono ricche, possiamo progettare macchine di taglio secondo le esigenze dei clienti.

Caratteristiche:

1. Svolgitore a doppia testa con grande paratia: le lamiere in acciaio a spessore sono spesso pesanti con un diametro esterno elevato, il peso della bobina può arrivare a 30-40T e il diametro esterno fino a circa 2200 mm. I diametri interni della bobina non sono così regolari, sembrano di forma ovale, i due mandrini conici opposti possono facilmente supportare la bobina all'interno.

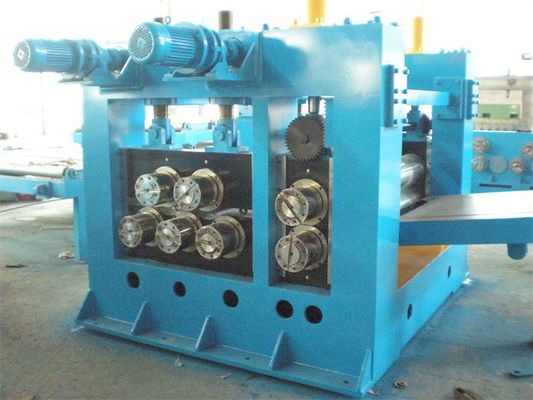

2. Livellatore a 5 rulli robusto prima del taglio: la piastra spessa è stata avvolta per diventare bobine nella linea di laminazione, il raggio di avvolgimento delle strisce è forte, il livellatore robusto può appiattire il raggio di curvatura della bobina per renderla piatta, pronta per il taglio successivo.
3. Tensionatore a cinque rulli: La tensione a cinque rulli è una struttura a 3 su 2 rulli, che mantiene saldamente le strisce di acciaio sotto una stabile tensione di riavvolgimento
4. Telaio pressa separatore di strisce sopra il riavvolgitore: per garantire un riavvolgimento continuo, ogni striscia deve essere tenuta in ordine e saldamente uno strato sopra lo strato sottostante, il telaio pressa separatore idraulico si erge saldamente sulla fondazione, premendo l'albero di separazione sulle strisce di riavvolgimento mediante due cilindri idraulici.

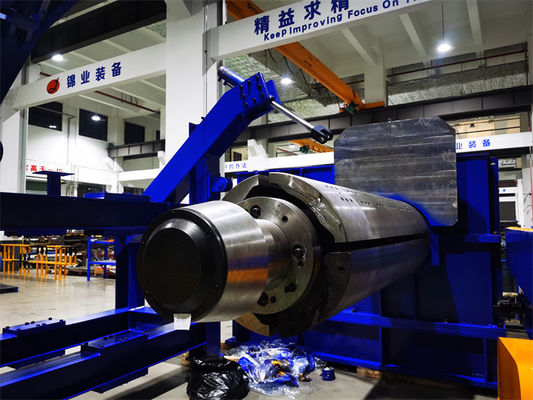

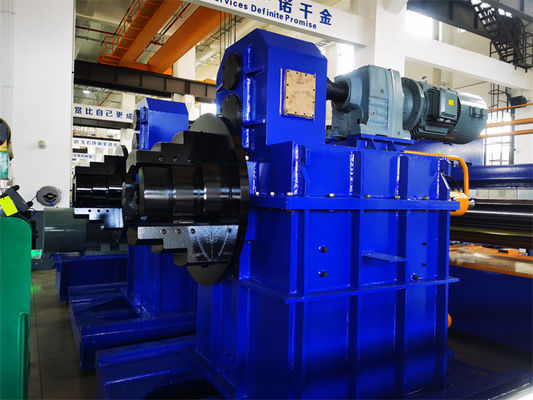

5. Taglierina e riavvolgitore: la struttura è la stessa di quella normale, molto più robusta e alcune parti adottano materiali speciali. Il taglio e il riavvolgimento funzionano in sincronia tramite controllo PLC.
6. Guida laterale regolabile motorizzata: per lamiere di spessore, la regolazione della guida laterale è motorizzata premendo il pulsante sul pannello.
7. Due avvolgitori di scarti su ciascun lato: azionati indipendentemente da un grande motore a frequenza CA, con spostamento di avvolgimento degli scarti.
8. Controllo elettrico: l'armadio di comando principale si trova dietro la macchina di taglio sul lato di azionamento, i pannelli operatore si trovano di fronte alla macchina, che ha touch screen e PLC Siemens.

 Composizione e parametri:

Layout:
