Linee di taglio d'acciaio macchina di precisione ad alta velocità di taglio sottile dello strato del calibro
Product Details
linee di taglio d'acciaio di precisione di 300mm
,linee di taglio di acciaio rapido di 1250mm
,Macchina di taglio sottile dello strato del calibro
Linee di taglio d'acciaio di precisione ad alta velocità per lo strato sottile del calibro
La macchina di taglio del foglio sottile ha bisogno di 120m/min di taglio ad alta velocità, 150m/min, 200m/min, circa mezz'ora può fendere così una bobina, più
l'efficace meccanismo è sistemato per accorciare il tempo di attesa, il periodo di caricamento, infilante e scaricare può essere finito all'interno di 10minutes, ciascuno 8 ore può fendere 10coils (10coils x 15T = 150T).
Caratteri:
- Bobina che immagazzina sella: la bobina messa pronta sulla sella, l'automobile di bobina (carrello) può rientrare nella bobina e sollevarla su, che riduce l'orario di lavoro della gru a ponte ed evita la bobina d'acciaio che è danneggiata se la gru direttamente mettesse la bobina sull'automobile di bobina.
- Automobile di carico della bobina: qualsiasi tipo tipo dell'automobile del pavimento o del pozzo di bobina, assicura che il caricamento efficiente della bobina su svolga il mandrino.
- singolo uncoiler del mandrino: mandrino idraulico di espansione adeguato per 508mm e latta installare i segmenti supplementari o manicotto in gomma alle più grandi bobine di identificazione del uncoiler. Il carico sul mandrino varia con differenti bobine del metallo di dimensioni.
- braccio capo della stampa della trazione della bobina, sbucciatore che spala piatto: cooperi a vicenda per aprire il coill per dirigersi ed inviare nell'alimentatore di pizzico.
- Alimentatore di pizzico ed attrezzatura preleveling: nell'infilatura invii la testa della bobina in avanti alla taglierina, nel modo automatico, sincrono con la taglierina che invia continuamente la striscia nel ciclo dell'accumulatore.
- ciclo dell'accumulatore 1# primo in terra: il piatto di sbattimento idraulico come ponte per lasciare il foglio sottile passare durante l'infilatura della fase, nel modo automatico, accumula il viaggio d'acciaio nel pozzo del ciclo per sincronizzare la velocità d'alimentazione e di taglio di pizzico, con le cellule fotoelettriche sulle pareti del pozzo a risposte.
- Rulli di pressione e guida laterale: guidi ad orizzontalmente e verticalmente la striscia d'acciaio sul centro della macchina di taglio. Regoli manualmente la guida laterale alla larghezza d'acciaio della striscia.

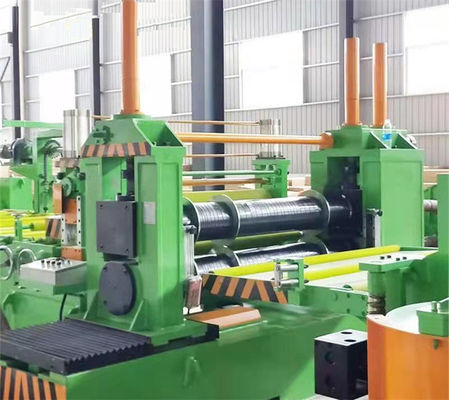

- Macchina principale, macchina di taglio: comprenda un paio delle assi parallele del coltello, di un supporto mobile della taglierina, di un supporto fisso della taglierina, della vite giù il meccanismo, dell'azionamento e della trasmissione controllati dal driver CA/di CC.
- Bobinatrice del residuo del bordo: finisca il residuo del bordo, avvolgente la tensione è fornito dal motore cicloidale tramite la ruota di frizione.
- pozzo del ciclo dell'accumulatore 2#: la stessa struttura con il pozzo dell'accumulatore 1#, garantire la velocità sincrona di taglio e di retrocedere, le strisce fendute impiglia mai non mai nel ciclo.
- Misuratore di velocità e di tensione: la lana idraulica ha ritenuto il tipo o il tipo misura del rullo di tensione di retrocedere, codificante la linea la velocità della misura prima del retrocedere.
- Rullo e preseparatore del deflettore: prima di retrocedere, strisce d'acciaio separate nella direzione delle strisce della guida e di ordine per retrocedere la pinza del mandrino.
- Separazione overarm e recoiler: mandrino senza cuciture o aperto di segmenti, assicurarsi buon retrocedere, gobba d'avvolgimento ≤0.5mm, differenza ±0.10mm del bordo.
- Sistema di controllo elettrico: SpA di Siemens per controllare la linea di taglio che lavora a 200m/min.ü ad alta velocità
Parametri:
| Fendendo 150mpm della linea 0,2 -2 x 1250 | Parametri |
| Bobine d'acciaio venenti | ID508mm, 610mm, OD1800mm, peso 20T della bobina |
| Bobine finite del bambino | ID508mm, OD1800mm, peso 20T della bobina massimo |
| Larghezza della bobina della madre | 300-1250mm |
| Larghezze della bobina del bambino | 20mm -600mm |
| Numero di taglio | 1mm x 30slits; 2mm x 15slits |
| Motori principali | Taglierina 90KW + Recoiler 110KW |
| Coltello della taglierina | ID205 x OD320 x 10/15mm SKD11 HRC58-61 |
| Mandrino di Recoiler | Mandrino senza cuciture |
| Facoltativo | Le taglierine veloci di scambio, scaricano il cancello girevole |
| Taglio della velocità | 0-100-150mpm regolabile |
| Configurazione | SpA di Siemens, Parker Drive, valvole di Vitory |
| Taglio della precisione | Larghezza ±0.1mm della fessura; Curvatura ±0.1mm/m; ufficio 5% di spessore; gobba di ritrazione<0> |
Disposizione:
