Su misura fendendo linea bobina ad alta velocità della lamiera sottile della macchina che fende le linee

Bobina ad alta velocità della lamiera sottile che fende le linee su misura

Le linee di taglio ad alta velocità la linea la velocità 120m/min, 150m/min di mezzi, di massima elevazione a 200m/min, più tempo di attesa efficiente di carico, infilando e scaricando about10minutes, per esempio hanno fenduto una bobina d'acciaio 15T di 1250mm x di 0.3mm a 150m/min, prende 35minutes, 45minutes totale, ogni 8hour 10coils 150T.

Caratteri di ogni unità:

1. Bobina che immagazzina sella: messo una bobina sulla sella, automobile di bobina rientrata nella bobina e sollevarla su, che riduce l'orario di lavoro della gru a ponte ed evita la bobina d'acciaio che è danneggiata se la gru direttamente mettesse la bobina sull'automobile di bobina.
2. Automobile di caricamento della bobina: il tipo del pavimento o il tipo del pozzo, bobina del carico su svolge il mandrino.

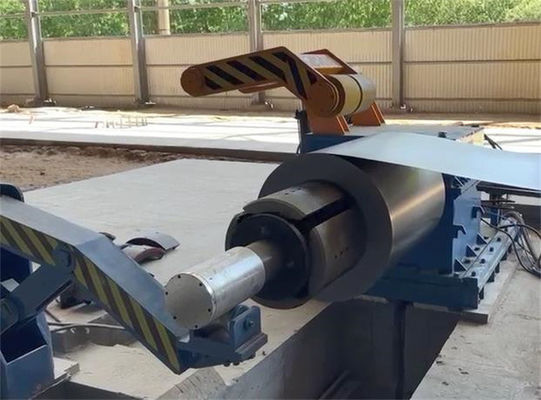

3. Uncoiler: la singola trave a mensola o asse del mandrino si conclude con supporto, mandrino idraulico di espansione adeguato per 508mm e può installare i segmenti supplementari o il manicotto in gomma alle più grandi bobine di identificazione del uncoiler. Il carico sul mandrino varia con differenti bobine di dimensioni.
4. Rullo di pressione capo della bobina, sbucciatore spalante piatto: cooperi a vicenda per aprire il coill per dirigersi ed inviare nell'alimentatore di pizzico.
5. Pizzichi l'alimentatore e il preleveler: nell'infilatura della fase invii la testa della bobina in avanti alla taglierina, nel modo automatico, sincrono con la taglierina che invia continuamente la lamiera sottile nell'accumulatore.
6. ciclo dell'accumulatore 1# primo in terra: il piatto di sbattimento idraulico come ponte per lasciare lo strato passa nell'infilatura della fase, nel modo automatico, accumula il viaggio d'acciaio in pozzo per sincronizzare l'alimentazione ed il taglio della velocità, con i sensori elettrici sulle pareti del pozzo per controllare il ciclaggio.
7. Rulli di pressione e guida laterale: guidi ad orizzontalmente e verticalmente la striscia d'acciaio sul centro della macchina di taglio.

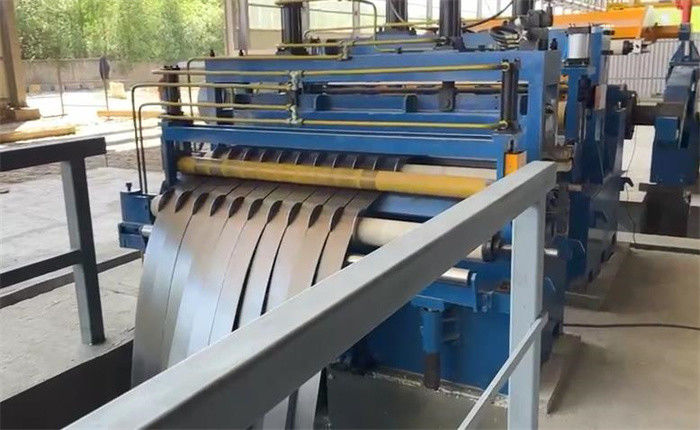

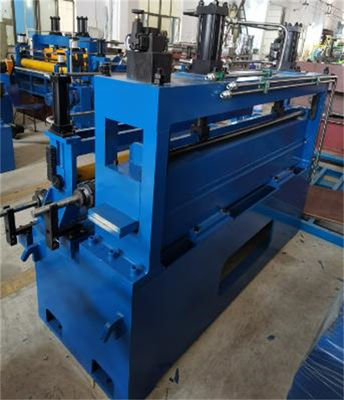

8. Macchina principale, taglierina: comprenda un paio delle assi parallele, di un supporto mobile della taglierina, di un supporto fisso della taglierina, della vite giù il meccanismo, dell'azionamento e della trasmissione controllati dal driver CA/di CC, operatore per installare i coltelli ed i distanziatori sulle assi doppie conformemente alle dimensioni finite delle strisce.
9. Argano del residuo del bordo: finisca il residuo del bordo, avvolgente la tensione è controllato dal convertitore di frequenza.
10.  pozzo del ciclo dell'accumulatore 2#: la stessa struttura con il pozzo dell'accumulatore 1#, garantire la velocità sincrona di taglio e di retrocedere, le strisce fendute impiglia mai non mai nel ciclo.
11. Misuratore di velocità e di tensione: la lana idraulica ha ritenuto il tipo o il tipo misura del rullo di tensione di retrocedere, codificante la linea la velocità della misura prima del retrocedere.
12. Rullo e preseparatore del deflettore: prima di retrocedere, strisce d'acciaio separate nella direzione delle strisce della guida e di ordine per retrocedere la pinza del mandrino.
13. Separazione overarm e recoiler: il mandrino senza cuciture o aperto di segmenti, assicurarsi buon retrocedere, gobba d'avvolgimento ≤0.5mm, la differenza ±0.10mm del bordo, separatore overarm sta alzandosi idraulicamente con la bobina retrocedere che diventa più grande.
14. Sistema di controllo elettrico: SpA di Siemens per controllare la linea di taglio che lavora all'alta velocità.
15. Stazione e condutture idrauliche: Motore della pompa di CA di Siemens, pompa a pistone variabile di Yuken e tubi di olio senza cuciture.

Parametri:

Disposizione:
