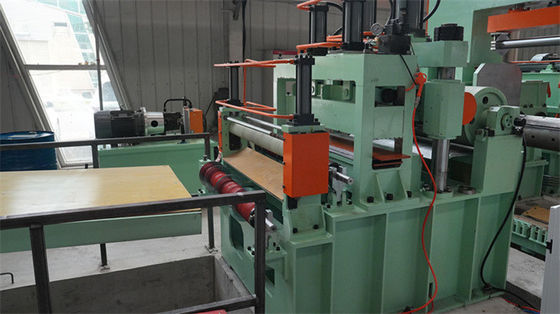

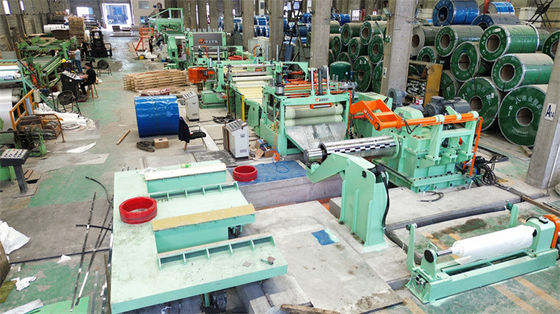

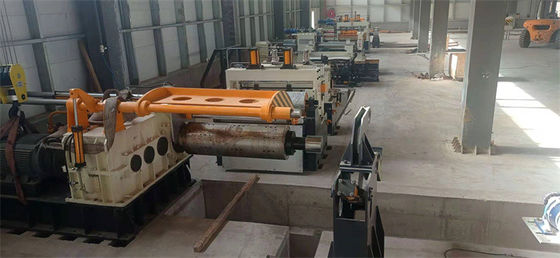

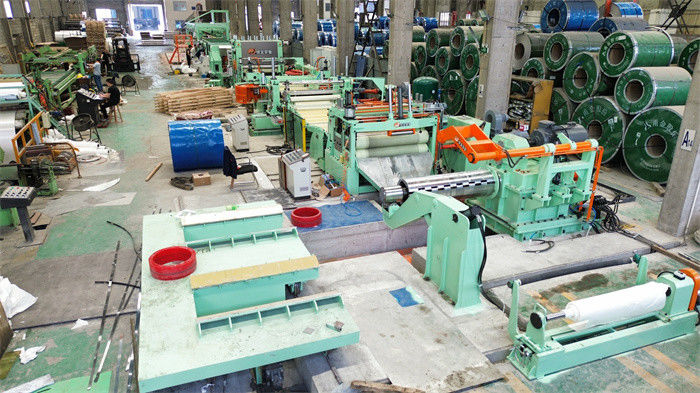

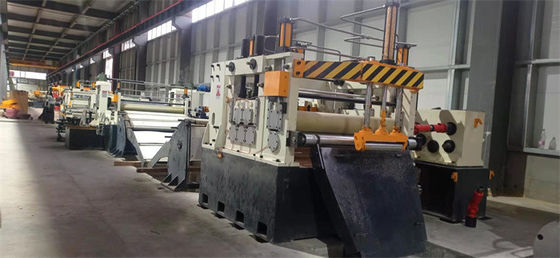

Macchina di taglio d'acciaio del silicio di CRGO CRNGO per l'acciaio elettrico del trasformatore
Product Details
Macchina di taglio d'acciaio del silicio di CRNGO
,Macchina di taglio d'acciaio del silicio di CRGO
,Macchina di taglio d'acciaio elettrica del trasformatore
CRGO CRNGO Macchina di taglio dell' acciaio al silicio per l' acciaio elettrico a trasformatore
L'acciaio al silicio è un acciaio speciale a basso tenore di carbonio ≤ C (< 0,08%), Si (< 0,05%), il suo processo di produzione è complicato e il costo di produzione è più elevato.bassa forza coercitiva e elevata resistività e quindi poca perdita di isteresi e corrente vorticosa, la purezza della lamiera di acciaio al silicio deve essere elevata, la superficie della lamiera deve essere molto piatta e pulita, la lamiera di acciaio al silicio copre l'1% dell'intera produzione di acciaio, la cui applicazione principale sono motori, trasformatori,apparecchi elettriciIn questa condizione, l'attrezzatura di lavorazione della lamiera di acciaio al silicio deve essere molto precisa.
Resistenza alla trazione massima: 450Mpa, resistenza alla trazione massima: 600Mpa
Durezza HV100-220, allungamento 15% -45%
Composizione e parametri:
1)Sella di preparazione della bobina, carico di 10 T
2) Un singolo mandrello (mandrello da 508 mm, con rullo di pressione da 7,5 kW)
3) Dispositivo di raddrizzamento e spalato della testa di bobina
4) doppi rotoli a pizzico e taglio della testa della bobina (7,5 kW CA)
5) Accumulatore 1 (3m di lunghezza, 3m di profondità, 1,6m di larghezza)
6)Guida laterale prima della fessura (300-1300 mm di intervallo regolabile)
7)Slitter ((sostituzione rapida a doppia testa è opzionale), 160 mm di prua, 75KW di corrente continua
8) rimbalzatore per rottami di bordo (situato sotto il tavolo di trasmissione) 4KW di frequenza variabile
9) accumulatore di pozzo 2 (lunghezza 3m, profondità 4m, larghezza 1,6m)
10) Pre-separatore e tensione, taglio posteriore, rullo deflettore
11)Ricollatore con supporto per la stampa separatore a mandrello senza cuciture da 508 mm
12)Carro di scarico a bobina, carico di 10 T
13)Sistema idraulico, sistema pneumatico pompa 7,5 kW
14)Sistema di controllo elettrico
Parametri:
| Linea di taglio in acciaio al silicio 150 mpm | Parametri |
| In arrivo bobine in acciaio | ID508mm, 610mm, OD1500mm, peso della bobina 10T |
| Fabbricazione a partire da prodotti della voce 8528 | ID508mm, OD1500mm, peso della bobina 10T max |
| Larghezza della bobina madre | 300-1250 mm |
| Larghezza della bobina | 20 mm -1250 mm |
| Numero di taglio | 12 fessure |
| Motori principali | Slitter 75 kW + Recoiler 90 kW |
| Coltello da taglio | ID180 x OD300 x 10 mm SKD11 HRC58-61 |
| Manico di rimbocco | Mandrello senza cuciture di 508 mm |
| Velocità di taglio | 0-150 mpm regolabile |
| Configurazione | Siemens PLC, Parker Drive, Valvole Vitory |
| Precisione di taglio | Larghezza di fessura ±0,10 mm; camber ±0,1 mm/m; bur 5% dello spessore; bosco di ricollo <0,5 mm |
Configurazione:
| Parte | Materiale, lavorazione, marchio |
| Fabbricazione a partire da materiali di cui all'allegato 1 | 40Cr,HB250-275, superficie HRC55-58 |
| Albero di taglio | 42CrMo forgia, HB280-300, superficie MF HRC50-55, rivestimento cromato duro, lucidatura superficiale |
| Cornice, basi | Q235-A,Q345 saldatura di lamiere di acciaio, trattamento di ricottura |
| Carrozzeria della scatola di cambio | Q345 Saldatura di lastre, trattamento termico, sabbiatura, verniciatura di base |
| Dispositivi: | Acciaio da forgia 40Cr, HB240-255, denti a faccia indurita, denti macinati |
| Segmenti di ricollocatore: | 45# Acciaio fuso, temperatura, rivestimento e lucidatura con cromo duro |
| Pompa idraulica | Pompa variabile a pistone Yuken |
| PLC | Siemens S200 |
| Portamento | HRB, ZWZ, SKF |
| Parti pneumatiche | Attacco aereo, SMC |
