Macchine di taglio di acciaio inossidabile di SUS304 SUS201 0.3-3 x 1250
Product Details
Macchina di taglio di acciaio inossidabile SUS201
,Macchina di taglio di acciaio inossidabile SUS304
,gli ss arrotolano le macchine di taglio 3 x 1250
Macchine per tagliare in acciaio inossidabile (SUS304 SUS201 0,3-3 X 1250)
La linea di taglio della bobina di acciaio inossidabile ad alta precisione deve essere molto forte e molto precisa.la resistenza della lamiera in acciaio inossidabile è maggiore, Resistenza alla trazione ≤ 550Mpa Resistenza alla trazione ≤ 780Mpa.tutti i rulli della trasmissione saranno rivestiti di gomma PU.
SUS304 SUS201 0.3-3 X 1250 è la macchina di taglio di vendita calda, soddisfare la domanda dei clienti in materia di materiale e piano di bilancio.
Caratteristiche
1. un decoiler molto resistente e una piastra di spalato per la stampa di apertura della bobina, per tenere la bobina di acciaio costantemente durante il ritiro della striscia di acciaio, e inviare la testa della striscia nell'apparecchiatura di alimentazione.
2.Slitter: i supporti, gli alberi, i coltelli sono più grandi e più resistenti del normale.
3.Tutti i rulli della trasmissione sono rivestiti di gomma PU per evitare che la superficie della lamiera STS venga graffiata.

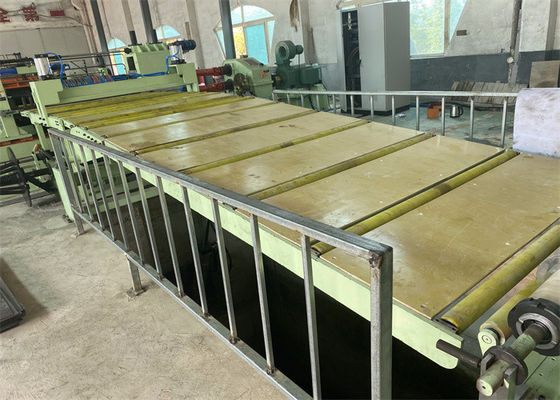

4Il circuito del pozzo dell'accumulatore è più lungo e abbastanza profondo da assicurarsi che la striscia d'acciaio si accumuli.
5L'unità di rifornimento della tensione possiede sia il feltro a rulli che il feltro a lana per fornire una tensione stabile regolabile per il retrocesso.
6.La bobina di ricollocazione è dotata di un separatore a braccio superiore di tipo portale, con strisce di separazione da cima a pressione.
7La velocità di taglio è di solito limitata a 80 m/min.
8I coltelli da taglio saranno di materiale speciale SKD11, H13K, SLD, ecc.
9Il sistema idraulico, quali cilindri idraulici, valvole, deve essere robusto e più resistente.
Precisione di taglio:
- Tolleranza di larghezza di fessura: ¥0,10 mm; larghezza di fessura < 300 mm, spessore < 1,2 mm, tolleranza di larghezza di fessura ¥0,05 mm;
- Slit camber: ¥0,5 mm/M per strisce di larghezza superiore a 300 mm, ¥1,0 mm/M per strisce di larghezza inferiore a 300 mm. Le strisce di bordo situate entro 100 mm dal bordo della bobina madre non sono soggette alla restrizione.
- - 0,05 mm, ossia non più del 5% di una striscia di spessore superiore a 1 mm, tagliata a velocità stabile con coltelli affilati e spazi di taglio adeguati.
- Riverso sbalorditivo ± 0,5 mm (a velocità stabile, cambiamento di velocità non così veloce
- Turriforme di ricollo: ± 2,0 mm (al diametro massimo della bobina)
Processo di layout:

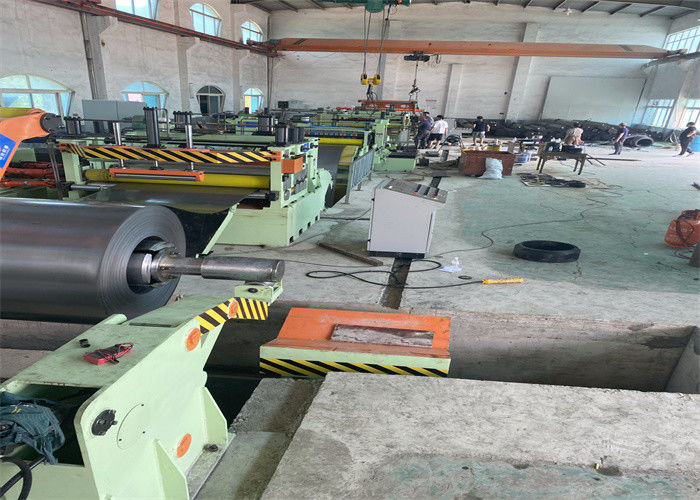

Sella di preparazione della bobina, Carro di carico della bobina, Uncoiler a mandrello singolo con rotolo di stampa, peeler della testa della bobina, alimentatore a pizzico e 5 rulli Pre-niveller, Shear, Pit loop 1, guida laterale, Slitter, scarta,Cerchio di fossa 2, Tensione e pre-separatore, rulli di post-sciatura e deflettore, retroiler con separatore di braccio superiore, carrello di scarico a bobina, (turntile)
Parametri:
| Linea di taglio 0,3 -3 x 1250 120 mpm | Parametri |
| In arrivo bobine in acciaio | ID508mm, 610mm, OD1800mm, peso della bobina 20T |
| Fabbricazione a partire da prodotti della voce 8528 | ID508mm, OD1800mm, peso della bobina 20T max |
| Larghezza della bobina madre | 300-1250 mm |
| Larghezza della bobina | 30 mm -600 mm |
| Numero di taglio | 1 mm x 30 fessure; 3 mm x 10 fessure |
| Motori principali | Slitter 110 kW + Recoiler 132 kW |
| Coltello da taglio | ID220 x OD340 x 15 mm SKD11 HRC58-61 |
| Manico di rimbocco | Maniche senza cuciture |
| Opzionale | Fabbricazione a partire da prodotti della voce 8528 |
| Velocità di taglio | 0-120 mpm regolabile |
| Configurazione | Siemens PLC, Parker Drive, Valvole Rexroth |
| Precisione di taglio | Larghezza di fessura ±0,10 mm; camber ±0,1 mm/m; bur 5% dello spessore; bosco di ricollo <0,5 mm |
Configurazione:
| Parte | Materiale, lavorazione, marchio |
| asse, asse, rullo | 42CrMo, HB250-275 |
| Albero di taglio | 42CrMoforgia, HB280-300, superficie MF HRC50-55, rivestimento cromato duro, lucidatura superficiale |
| Cornice, basi | Q235-A,Q345 ((16Mn) saldatura di lamiere di acciaio, trattamento di ricottura |
| Carrozzeria della scatola di cambio | Q345 Saldatura di lastre, trattamento termico, sabbiatura, verniciatura di base |
| Dispositivi: | Acciaio da forgia 40Cr, HB240-255, denti a faccia indurita, denti macinati |
| Segmenti di ricollocatore: | 55# Acciaio fuso, temperatura, rivestimento e lucidatura con cromo duro |
| Pompa idraulica | Pompa variabile a pistone Yuken |
| PLC | Siemens S200 |
| Portamento | HRB, ZWZ, SKF |
| Parti pneumatiche | Attacco aereo, SMC |
