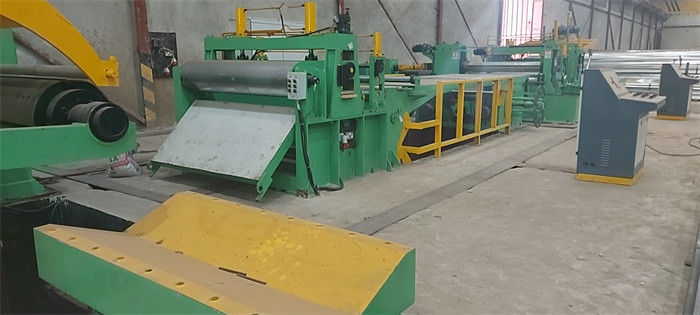

Precisione ad alta velocità del calibro leggero che fende linee 0.3-3 x 1250

Precisione calda di vendita che fende linea per il calibro leggero (0.3-3 x 1250)

La lamiera sottile che fende la linea ha modello caldo di vendita, 0.3-3 x 1250, fendente solitamente la velocità 120m/min, meccanismo è sistemata ridurre il tempo di attesa, il periodo di caricamento, infilante e scaricare per una bobina può essere finito in 10minutes. la bobina di generally15T ha bisogno di 30-40minutes, ogni giorno 8hours può produrre 200T.

l'alta precisione ad alta velocità del metallo leggero del calibro che fende la linea ha characteris del progettato di precisamente, lavorato, montato ed installato, abbiamo fornito 3 x 1250 linee di taglio in Russia (2sets), il Kazakistan (2sets), Costa Rica (1set), El Salvador (1Set), in Colombia (1set), in Tanzania (1set), in Nigeria (1set), le Filippine (2sets), ecc…

Composizione e disposizione

La bobina che prepara la sella, alimentatore apri della testa di carico dell'automobile della bobina, di Uncoiler, della bobina, di pizzico & Pre-livellatore, tosa, scava l'accumulatore 1, guida dell'entrata, argano del residuo, della taglierina, Pit Accumulator 2, tenditore e preseparatore, taglio della posta e rullo del deflettore, recoiler con il separatore overarm, bobina che scarica l'automobile, (cancello girevole)

• 1.Coil che immagazzina sella: bobina messa pronta sulla sella, sull'automobile di bobina rientrate nella bobina e sollevarla su
• automobile di caricamento 2.Coil: qualsiasi tipo tipo dell'automobile del pavimento o del pozzo di bobina, bobina del carico su svolge il mandrino.
• uncoiler del mandrino 3.Single: il mandrino idraulico di espansione per Ф508mm standard e può installare i segmenti supplementari o il manicotto in gomma per svolgere le più grandi bobine di identificazione.
• rullo di pressione della testa 4.Coil, sbucciatore spalante piatto: per aprire la testa del coill ed inviare la testa nell'alimentatore di pizzico.
• 5.Pinch alimentatore, 3rolls livellatore, taglio anteriore: nell'infilatura invii la testa della bobina in avanti alla taglierina, nel modo automatico, sincrono con la taglierina che invia continuamente la striscia nel ciclo dell'accumulatore 1#.
• ciclo dell'accumulatore 6.1#: il piatto di sbattimento idraulico come ponte per lasciare il foglio sottile passare durante l'infilatura della fase, nel modo automatico, accumula il viaggio d'acciaio nel pozzo del ciclo per sincronizzare la velocità d'alimentazione e di taglio di pizzico.
• rulli 7.Press e guida laterale: guidi ad orizzontalmente e verticalmente la striscia d'acciaio sul centro della taglierina.
• 8.Slitter: comprenda un paio delle assi parallele del coltello, un supporto mobile della taglierina, un supporto fisso della taglierina, vite giù il meccanismo, motore e trasmissione come pure alta precisione che fendono gli strumenti.
• argano del residuo 9.Edge: finisca il residuo del bordo, avvolgente la tensione è fornito dal motore controllato dall'invertitore.
• pozzo del ciclo dell'accumulatore 10.2#: la stessa struttura con il pozzo dell'accumulatore 1#, garantire la velocità sincrona di taglio e di retrocedere, le strisce fendute impiglia mai non mai nel ciclo.
• 11.Press rulli, tensione, taglio della posta: la stampa ha fenduto le strisce, lana idraulica ha ritenuto il tipo o il tipo misura di retrocedere, code tagliate del rullo di tensione della striscia pianamente.
• 12. rullo del deflettore e del preseparatore: prima di retrocedere, strisce d'acciaio separate nell'ordine e deviare le strisce per retrocedere la pinza di presa del mandrino.

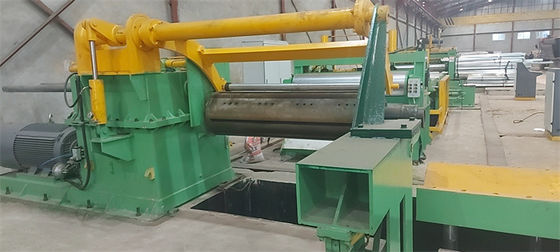

• 13.Separating overarm e recoiler: mandrino senza cuciture o aperto di segmenti, strisce della bobina su ordinatamente.
• 14.Coils che scarica automobile: scarichi le bobine fendute dal mandrino di ritrazione.
• sistema 15.Hydraulic: blocco alimentatore di potenza idraulica, valvole, tubi e giunti
• sistema di controllo 16.Electric: SpA di Siemens per controllare la linea di taglio lavorare.

Parametri

Disegno del layout
