Taglio di strato di acciaio rapido alla linea calibro di lunghezza della luce della macchina inferiore a 3mm

Taglio di strato di acciaio rapido alla linea calibro di lunghezza della luce

Il taglio leggero della lamiera di acciaio del calibro alla linea di lunghezza è alta precisione ad alta velocità, popolare in lamine di metallo che fanno le piante.

Per le bobine d'acciaio da 0,3 a spessore di 3.0mm, l'acciaio solitamente laminato a freddo, l'acciaio galvanizzato, l'acciaio preverniciato, svolgersi, livellare e tagliare al processo di lunghezza richiede l'alta velocità:

1/ velocità di taglio veloce:

Nella fermata veloce che taglia, lo strato si accelera e giù a determinata lunghezza ed al formato veloce fuori

2/ velocità di marcia veloce

 Lo strato funziona il più rapidamente possibile per essere tagliato e per impilato.

Il taglio veloce di arresto riguarda certo tempo, la lunghezza corrente è composto di accelerazione, velocità massima e la decelerazione, ci ha lasciati dire una velocità media, il tempo pieno di ogni fabbricazione dello strato sarà decisa tagliente la velocità media di tempo, di lunghezza di strato e.

Composizione

• 1.Coil che immagazzina sella, deposito alcune bobine
• automobile di caricamento 2.Coil. scarichi una bobina a uncoiler
• uncoiler del mandrino 3.Single: mandrino idraulico di espansione per Ф508mm standard.
• rullo del freno a fune della testa 4.Coil, sbucciatore che spala piatto: per aprire la testa del coill ed inviare la testa nell'alimentatore di pizzico

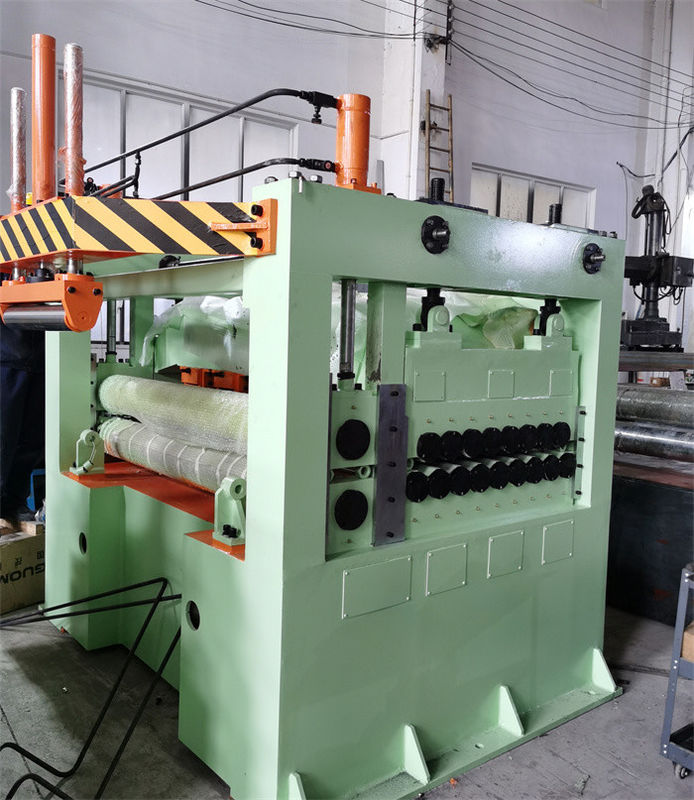

• 5.2+17 livellatore del rullo: 4Hi o 6Hi, tensione posteriore è utile fra il livellatore e il uncoiler.
• 6. Pit Accumulator: nell'infilatura il ponte d'ondeggiamento della fase copre il pozzo per lasciare per arrotolare lo strato per passare, nella fase corrente automatica accumula lo strato in pozzo.
• 7. Servo misura di lunghezza (e film che lamina): La servo lunghezza che misura (paia dei rulli di pressione o di una struttura di 2+5+2 rulli determinata dal servomotore e dal regolatore), con l'unità di elaborazione ha ricoperto i rulli di pressione per la laminazione del film

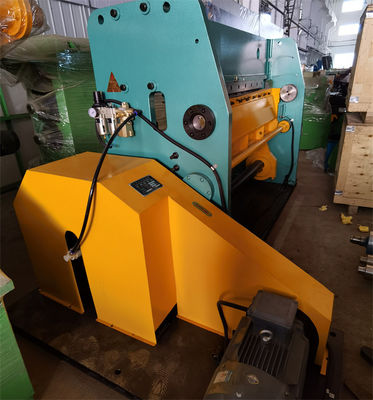

• taglio veloce di arresto 8.Pneumatic: taglio da giù da aumentare, forma di v più bassa dell'albero a gomito della lama.
•    La lacuna fra la lama superiore e la lama più bassa è facilmente regolato.

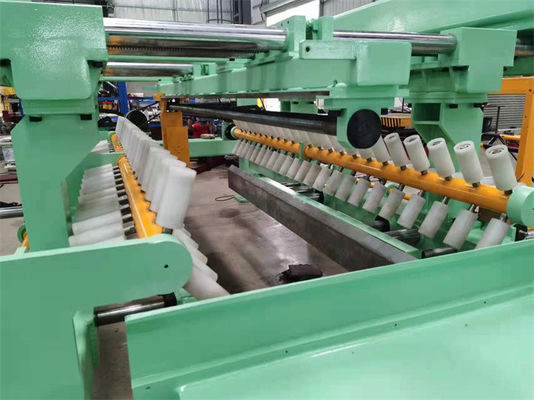

• trasportatore 9.Belt: trasporti gli strati finiti all'impilatore
• 10.Stacker: impilamento del carico 5T.
• automobile 11.Sheets: consegni gli strati fuori, quindi imballando. possono essere due automobili, una che lavorano e l'altra che aspetta.
• sistema 12.Hydraulic: La pompa a ingranaggi 7.5KW fornisce la pressione 12Mpa.
• sistema di controllo 13.Electric: Un gabinetto elettrico e due pannelli di operatore (una console per la servo misurazione, SpA, HMI ed impilare, uno per svolgersi e livellare) con le funzioni complete e sicure

Parametri:

Processo della disposizione:

Foto:
