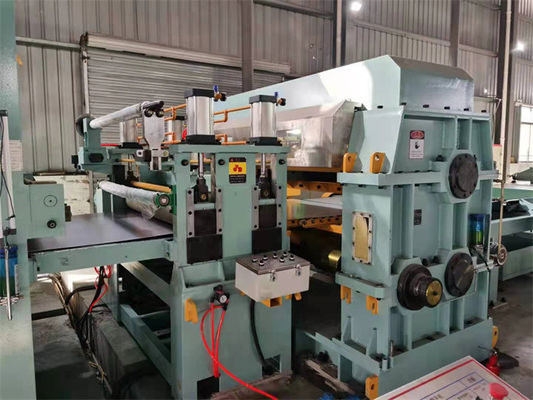

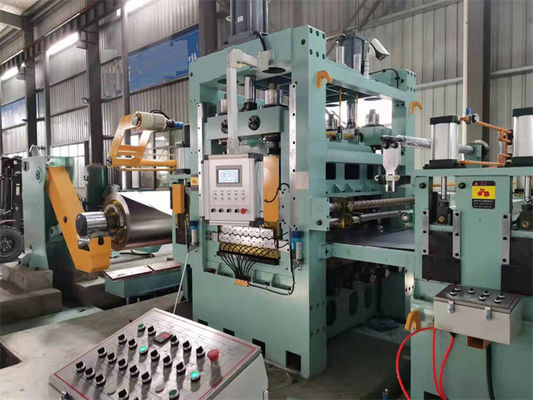

Taglio ad alta velocità del taglio di volo di precisione alle linee 0.3-3 x 1600 di lunghezza
Product Details
Taglio volante del taglio alla linea di lunghezza
,La precisione ha tagliato alla linea 1600mm di lunghezza
,tagli alle linee 3 x 1600 di lunghezza
Taglio ad alta velocità del taglio di volo di precisione alla linea di lunghezza
Il taglio volante del taglio alla linea di lunghezza è un genere di taglio avanzato alla macchina di lunghezza, con i caratteri di alta precisione ad alta velocità, particolarmente adatti a foglio sottile per il taglio di metalli per le ragioni:
- La lunghezza di strato sottile della bobina è lunga, i.g i 0.3mm che la lunghezza spessa della bobina è una lunghezza 10times della bobina di 3mm, la linea la velocità più veloce significa più sull'elaborazione del peso dei formati.
- Il foglio sottile può essere tagliato facilmente in un colpo veloce, così il taglio della mosca è disponibile: lo strato funziona alla velocità stabile, mosca che il taglio velocemente ha tagliato uno strato mentre contemporaneamente segue lo strato corrente, il processo di taglio della pista prende circa 0.5s, frequenza tagliente massima può spettare a 150times/min. La produttività può essere 80m/min lineare
- Il taglio della mosca è in breve strati specialmente adatti che fanno, sebbene gli strati estremamente brevi richiedere più tempo seguire e tagliare precisamente, la sua frequenza tagliente ancora possano essere intorno a 100pcs/min.
Un confronto della bobina di 3mm e della bobina di 0.3mm:
| Specificazione della bobina | Lunghezza di strato | Linea velocità di taglio | Taglio del tempo per bobina | |
| strato della bobina di 0.3mm | identificazione di 508mm, larghezza di 1250mm, 15T | ~5000m | 50m/min | 100mins |
| strato della bobina di 3mm | identificazione di 508mm, larghezza di 1250mm, 15T | ~500m | 50m/min | 10mins |
Parametri:
| Materia prima e prodotto finito introdotti | |
| Materie prime | Galvanizzata calda/fredda, laminato a freddo, colore ha ricoperto le bobine |
| Proprietà meccanica | Resistenza alla trazione σb≤460Mpa, σ0.2≤280Mpa |
| Spessore | 0.2-2.0mm, 0.3-3.0mm |
| Larghezza | 500mm-1600mm (massimo) |
| O.D. | ≤Φ1500,1800mm |
| Identificazione. | Φ508mm (ingrandica a Φ610mm con le guarnizioni) |
| Max Weight | 15tons, 20 tonnellate |
| Lunghezza di strato | 200 - 3000mm |
| Tolleranza di lunghezza | L 0 = 1M±0.3 millimetro (velocità uniforme) |
| M±0.4 millimetro (accelerazione/decelerazione) di L 0 = 1 | |
| Tolleranza diagonale di lunghezza | L 1 = 1M±0.5mm |
| Altezza di impilamento | 650mm massimi (supporto di legno approssimativamente 150mm alto) |
| Max Stacking Weight | 5 tonnellate |
| Parametri volanti di CTL | ||
| 1 | Velocità lineare | 0-80 m/min |
| 2 | Infilatura della velocità | 0-15 m/min |
| 3 | Alimentazione elettrica | 380V / 50Hz/3PH |
| 4 | Potere installato | Circa 300KW |
| 5 | Modo tagliente trasversale | Due coltelli pilotano il contro taglio |
| Taglio del taglio della pista del meccanismo | ||
| 6 | Modo di controllo | Controllo di CA, di CNC e dello SpA |
| 7 | Motore di azionamento | a. Motore di Decoiling: CA 30KW B. che livella motore: CA 90KW |
|
c. Il volo tosa il servomotore: CA 110KW |
||
Composizione:
| Oggetto | Qty | |
| 1 | Stazione di carico | 1 |
| 2 | Automobile di carico | 1 |
| 3 | Decoiler | 1 |
| 4 | Macchina livellatrice precisa (19 rulli) | 1 |
| 5 | Servo dispositivo d'alimentazione (comprenda il dispositivo di laminazione) | 1 |
| 6 | Taglierina ad alta velocità rotatoria della mosca | 1 |
| 7 | Nastro trasportatore di tre fasi | 1 |
| 8 | primi strati automatici che riuniscono macchina | 1 |
| 9 | seconda macchina riunentesi automatica | 1 |
| 10 | Circuito idraulico | 1 |
| 11 | Sistema pneumatico | 1 |
| 12 | Sistema di lubrificazione | 1 |
| 13 | Sistema elettrico | 1 |
