Il volo dello strato dell'elettrodomestico ha tagliato alla linea di lunghezza per la bobina d'acciaio di PPGI

Il volo dello strato dell'elettrodomestico ha tagliato alla linea di lunghezza per la bobina d'acciaio di PPGI
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
0.25-3.0 x 1300
Trading Properties
MOQ
1SET
Packing
2 x 40HC
period for dispatch
100-150 giorni
payment method
L/C, T/T
Supply Capacity
15 set all'anno

Product Details

Evidenziare:

Taglio volante alla linea 140pcs/min di lunghezza

,

Taglio di volo di Jinye alla linea di lunghezza

,

Taglio d'acciaio della bobina di PPGI alla linea di lunghezza

Name: La mosca d'acciaio di PPGI ha tagliato alla linea di lunghezza
Material: Acciaio ricoperto colore pre dipinto
Sheet Thickness: 0,25-3 mm
Sheet Width: 300-1300 mm
Sheet Length: 200-4000mm
Cutting Speed: 140pcs/min x 0.5m
Coil ID: 508mm
Coil Weight: 15T
Length Tolerance: +/-0.3mm
Flatness: 1.0mm/m2
Total Power: 210KW
Land Area: 20m x 8m
Shear: Taglio della mosca
Stacking: un impilatore
Product Brief
Il volo dello strato dell'elettrodomestico ha tagliato alla linea di lunghezza per la bobina d'acciaio di PPGI Le lamiere di acciaio dell'elettrodomestico sono strati laminati di superficie galvanizzati preverniciati dello strato della lamiera di acciaio (PPGI) o, richiedono il taglio rapido di volo ...
Product Description

Il volo dello strato dell'elettrodomestico ha tagliato alla linea di lunghezza per la bobina d'acciaio di PPGI

Le lamiere di acciaio dell'elettrodomestico sono strati laminati di superficie galvanizzati preverniciati dello strato della lamiera di acciaio (PPGI) o, richiedono il taglio rapido di volo di alta precisione alla macchina di lunghezza, per gli strati finiti sono strette e breve, la frequenza di taglio deve essere centinaia di pezzi per dare abbastanza productivitity,

Coperture circa 31% degli strati di PPGI dopo l'applicazione di costruzione (63%), degli strati dell'elettrodomestico presenta i vantaggi: leggero, bello ed anticorrosivo (tempo maggiore di 50% che lo strato di GI).

Specificazione della bobina dello strato dell'elettrodomestico PPGI:

spessorelarghezzaidentificazione della bobinaLunghezza di stratopeso della bobina
0.3-2.0500-1550508/610500-40005T -15T


Caratteri:

  • 1/ gli strati finiti devono essere molto piani senza sforzo che piega,
  •
  • 2/ gli strati finiti devono essere molto puliti senza segni del rotolo, graffi o argomenti sporchi
  • 3/ le lunghezze e le larghezze degli strati variano molto, a volte molto stretto o molto breve.
  • 4/ La tolleranza di lunghezza, tolleranza diagonale di lunghezza deve essere molto precisa
  • 5/ la frequenza e la velocità del taglio devono essere abbastanza veloci.

Con i caratteri di cui sopra, il nostro taglio rotatorio della mosca del taglio alla linea di lunghezza è buona soluzione per tagliare le buone lamiere di acciaio degli apparecchi.
Forniamo tale taglio ad alta velocità alle linee di lunghezza in Algeria ed ai clienti domestici a Changzhou.

Parametri:


OggettoDatiOggettodati
materialePPGIlivellamento del rulloФ65mm, 21pcs
larghezza dello strato200-1300livellamento del motore75KW
spessore dello strato0.25-3.0Taglio servo della mosca90KW rotatorio
peso della bobina15Timpilamento del sistemadue insiemi
lunghezza della striscia500-10000mlaminazione del filmdisponibile
linea velocità80m/minControllo elettricoSpA di Siemens
periodo del taglio per bobina30-180minstipo di livellatore6hi o 4hi
Taglio della velocità
Lunghezza del piattoTaglio della frequenza/minutoVelocità lineare m/minute
20010020
47213564
50014375
10008080


Precisione del prodotto:

Tolleranza di lunghezzaL 0 = 1M±0.3 millimetro (velocità uniforme)
M±0.4 millimetro (accelerazione/decelerazione) di L 0 = 1
Tolleranza diagonale di lunghezzaL 1 = 1M±0.5mm
Planarità≤±1.0mm/m2
Sbavature tagliate

≤0.03mm per lo strato di spessore di ≤1.0m

≤3% di spessore dello strato per lo strato di 1.0-1.5mm

Altezza di impilamento650mm massimi (supporto di legno approssimativamente 150mm alto)
Max Stacking Weight5 tonnellate
Impilamento della tolleranza

Deviazione di strato: di larghezza ≤1.0mm, di lunghezza ≤1.5mm

Impilamento della deviazione dell'altezza: <3mm per altezza di impilamento di 500mm


Composizione:

No.Composizione
1Arrotoli la sella, automobile di bobina

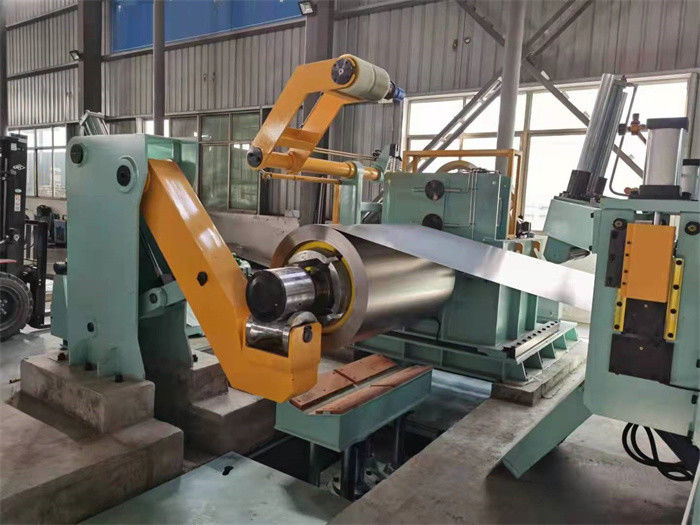

2Uncoiler con tensione posteriore

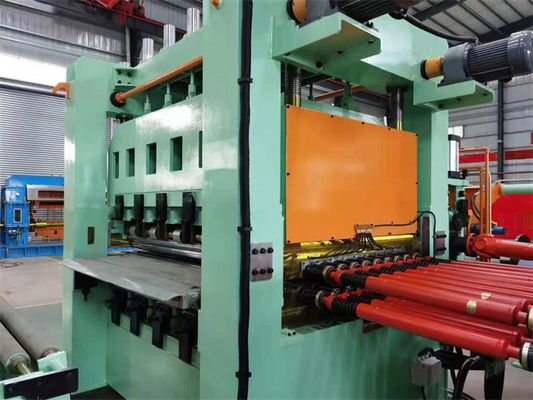

3Alimentatore di pizzico e livellatore principale 4Hi
4Guida centrale
5Pizzico che alimenta servo alimentatore
6Piloti il taglio rotatorio
7Cinghia di consegna   (4stages)
8Impilatore, tavola di sollevamento di X (impilatori doppi)
9Tavole del rotolo dell'uscita o automobile dell'uscita
10Circuito idraulico
11Sistema pneumatico
12Sistema di controllo elettrico
