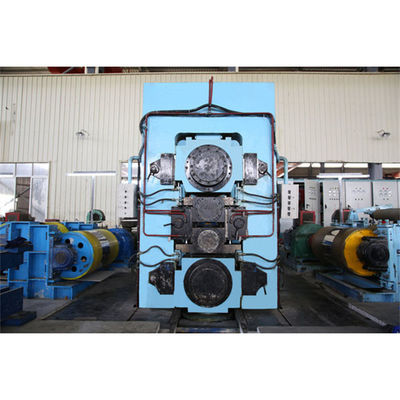

Laminatoio a freddo d'acciaio speciale reversibile per acciaio ad alto tenore di carbonio
Product Details
Laminatoio a freddo d'acciaio speciale
,Laminatoio a freddo d'acciaio ad alto tenore di carbonio
,laminatoio reversibile 250m/min
Laminatoio a freddo d'acciaio speciale reversibile per acciaio ad alto tenore di carbonio
L'acciaio di buona qualità è migliore semplicemente del acciaio al carbonio nelle proprietà del meccanico e di elaborazione
Inclusione l'acciaio per costruzioni edili di acciaio al carbonio, acciaio inossidabile, l'acciaio legato, acciaio per utensili, acciaio per molle, l'acciaio del cuscinetto, l'acciaio dell'ingranaggio, ecc.
L'acciaio ad alto tenore di carbonio medio è buona qualità d'acciaio, il grado d'acciaio ASTM 1095,1075,1065,1050, il carico di snervamento 385-1080Mpa
Il laminatoio a freddo per l'acciaio ad alto tenore di carbonio medio ha struttura molto forte, l'alta precisione, caratteristiche dell'onere gravoso.
Il processo laminante a freddo di accompagnamento con ricottura provvisoria di Spheroidizing:
- laminando a freddo ogni passaggio fino a 20%, ogni volta fino a 50%
- due o tre volte che temprano nella campana.
- rotolamento finale del passaggio della pelle
Analisi di laminatura:
Primo rotolamento: 2.0→0.6 (circa 70% fuori, rotolamento 4-5passes)
∮150/∮330/∮700x750 rotolamento approssimativo, una velocità di 110 -120m/min
In primo luogo temprando
Secondo rotolamento: 0.6→0.22~0.3 (circa 50% fuori, anche fino a 60~70%)
In secondo luogo temprando
Terzo rotolamento: 0.22→0.10
rotolamento fine ∮120/∮330/∮700x750, circa 240m/min
Per l'acciaio ad alto tenore di carbonio più duro, forse debba terzo temprare ed in quarto luogo rotolare.

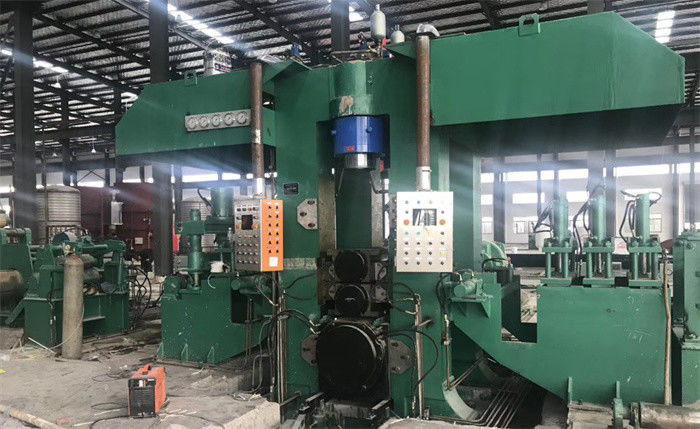

750 6 ciao parametri del mulino:
| Composizione | Parametri | |
| 1 | Uncoiler | 8T, φ508 x 750 CPC, 132KW |
| 2 | raddrizzatore 2+7 | pizzico di φ250mm, raddrizzatore di φ160mm, passivo |
| 3 | recoiler sinistro | φ508 x 750mm, CC 355KW |
| 4 | Tavola dell'uscita & dell'entrata | Guida laterale, rotolo del deflettore, spessimetro |
| 5 | mulino di inverso 6Hi | 420 x 480 colonne, rulli del lavoro di φ150 x 750mm, 630KW CC, rulli del mezzo di φ330 x 750, φ700 x 730 rulli di sostegno |
| 6 | Destra Recoiler | φ508 x 750mm, CC 355KW |
| 7 | Automobili di bobina | 10T, camminata idraulica |
| 8 | Rulli idraulici che cambiano gli strumenti | |
| 9 | Sistema sottile della lubrificazione a olio | 4KW, 60l/min, 0.63Mpa |
| 10 | Sistema idraulico ad alta pressione di AGC | 18.5KW, 60l/min, pressione 20Mpa |
| 11 | Circuito idraulico di pressione normale | 11KW, 60l/min, pressione 10Mpa |
| 12 | Sistema di lubrificazione del gas di olio | |
| 13 | Sistema di lubrificazione emulsionato del liquido refrigerante | 1200l/min, 0.7Mpa |
| 14 | Sistema di controllo elettrico | Driver di CC 6RA80, SpA S7-300, |
Sistema di controllo:
I motori di CC del laminatoio e di Recoilers sono controllati dal driver di CC di serie 6RA80, canale principale per adottare la velocità e la doppia struttura di ciclo chiuso corrente elettrica, con l'integratore dato, funzioni pre controlle correnti, eccitazione del magnete adotta doppia la struttura a circuito chiuso potenziale e corrente.
Il pacchetto di programmi S00 per il driver di CC del recoiler può raggiungere il controllo di tensione, retrocedendo il calcolo del diametro e la compensazione dinamica.
Il sistema di controllo di CC ha buon e la prestazione affidabile come pure la migliore auto-priorità, automobilistiche, auto-diagnosticano, funzioni veloci della rete.
Il controllo principale del mulino è sistema di controllo della velocità, il recoiler è controllo di velocità durante il controllo di tensione e dell'infilatura durante il rotolamento (più esattamente controllo di tensione indiretto).
- Funtions principali
- Mulino principale:
- Manualmente in avanti o invertire per girare unitedly o singely
- Controllo di velocità regolare di Stepless
- Inizio o fermata di accelerazione di velocità costante, limite di velocità e protezione eccessiva di velocità
- arresto di emergenza
- Magnete debole automatico
- Recoilers:
- Manualmente in avanti o invertire per girare unitedly o separatamente
- Controllo di velocità regolare di Stepless
- Inizio o fermata di accelerazione di velocità costante, limite di velocità e protezione eccessiva di velocità
- arresto di emergenza
- Magnete debole automatico
- per iniziare la tensione, la tensione data può essere preregolamento regolare dal computer o dal preregolamento manuale
- Retrocedere calcolo e memoria del diametro
- Compensazione del momento di inerzia
- Compensazione di perdita di rotazione del Non carico
