Linea in tandem laminatoio del laminatoio a freddo di 750 quattro supporti di acciaio al carbonio

Linea in tandem laminatoio del laminatoio a freddo di 750 quattro supporti di acciaio al carbonio
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
Tandem 750
Trading Properties
MOQ
1SET
period for dispatch
200 -250days
payment method
T/T

Product Details

Evidenziare:

Un laminatoio a freddo in tandem di quattro supporti

,

laminatoio a freddo in tandem 280m/min

,

Laminatoio di acciaio al carbonio 650mm

Name: Linea in tandem del laminatoio a freddo di quattro supporti
Material: La bobina d'acciaio di ora non ha marinato o marinato
Input: 2-4 x 650mm
Output: 0.6-1.5 x 650mm
Rolling Speed: 280 m/min
Work Roller: dia200 x 750
Backup Roller: dia630 x 730
Press Down: AGC idraulico
Total Power: 3500KW
Optional: doppi recoilers
Product Brief
Linea in tandem del laminatoio a freddo di 750 quattro supporti per il acciaio al carbonio Un laminatoio a freddo in tandem di 750 quattro supporti continuamente ridurre spessore del piatto d'acciaio fino a 280m/min da 2-4mm a 0.6-1.5mm. La concorrenza del mulino in tandem è una direzione continua ...
Product Description

Linea in tandem del laminatoio a freddo di 750 quattro supporti per il acciaio al carbonio



Un laminatoio a freddo in tandem di 750 quattro supporti continuamente ridurre spessore del piatto d'acciaio fino a 280m/min da 2-4mm a 0.6-1.5mm.


La concorrenza del mulino in tandem è una direzione continua dallo svolgersi ad arrotolare senza fermata, così, il taglio automatico e saldatrice, accumulatore della striscia tenere il processo continuo mentre la bobina cambiante, doppi recoilers è buona opzione per migliorare la produzione.



Processo della disposizione:
Automobile idraulica, uncoiler, Cinque-rullo che raddrizzano macchina, saldatura e taglio di caricamento della bobina, accumulatore a spirale orizzontale, piattaforma di elaborazione di input, quattro laminatoio del rullo dei supporti 4, piattaforma di elaborazione di uscita, con riferimento alla bobinatrice, bobina che scarica automobile.



Parametri:

Materiale di striscia introdotto della bobina Q195, Q235, 08AL
Calibro introdotto e larghezza della striscia della bobina 2.0-4.0mm x 650mm
Calibro e larghezza della striscia della bobina dell'uscita 0.6-1.2mm x 650mm
Peso della bobina 12T massimo
Numero dei supporti di rotolamento Quattro
Forza di rotolamento massima di ogni supporto ≤700T
Velocità di rotazione massima dell'uscita 280m/min
Tensione della bobinatrice ≤70KN
Dimensioni del rullo del lavoro ×del φ230750millimetri
Dimensioni di sostegno del rullo ×del φ630730 millimetri
Pressione di sistema idraulica di AGC 21Mpa massimo
Cilindri idraulici di AGC φ480mm x 70mm, 2pcs
Motori principali CC 4sets 1250rpm di 700KW x
Motore della bobinatrice 430KW CC 1400rpm
Controllo motorio di CC Siemens 6RA80
Sistema di controllo elettrico Spessimetro 4sets,
metro di tensione 3sets,
SpA di Siemens, gabinetti del MCC
Sensore di spostamento di MTS, ecc.



Il mulino freddo in tandem è alta produttività, richiedente:

  • L'alimentazione elettrica ed il consumo enormi, mulino freddo di alta efficienza possono comprimere il potere ed il costo di laminatura di controllo.
  • L'acqua emulsionata per il raffreddamento di laminatura ha bisogno di grande stagno con il sistema di filtrazione di tenere abbastanza liquido refrigerante pulito.
  • I gabinetti ed i pannelli di controllo di Electrc sono programmazione di alta precisione e sistema di reazione per assicurare il rotolamento ad alta velocità di precisione.
  • La cellula di tensione sincronizza la velocità di rotazione e la tensione fra due mulini.
  • L'operatore deve essere esperto eseguire il mulino
  • Gli spessimetri sono necessari al calibro dello strato di controllo.
  • Sistema di lubrificazione sottile dell'olio per i cambi del mulino e del recoiler.
  •

Un'opzione di due bobinatrici:

la testa della striscia viene ad una bobinatrice, involucro della cinghia tiene la testa e la avvolge sul mandrino d'avvolgimento, l'inizio d'acciaio della striscia che si arrotola su sul mandrino, accelera la velocità d'avvolgimento fino alla velocità stabile massima, quando la cucitura di saldatura della coda della bobina viene vicino alla bobinatrice, per rallentare la linea del mulino, ha tagliato la striscia dopo la cucitura di saldatura della coda.

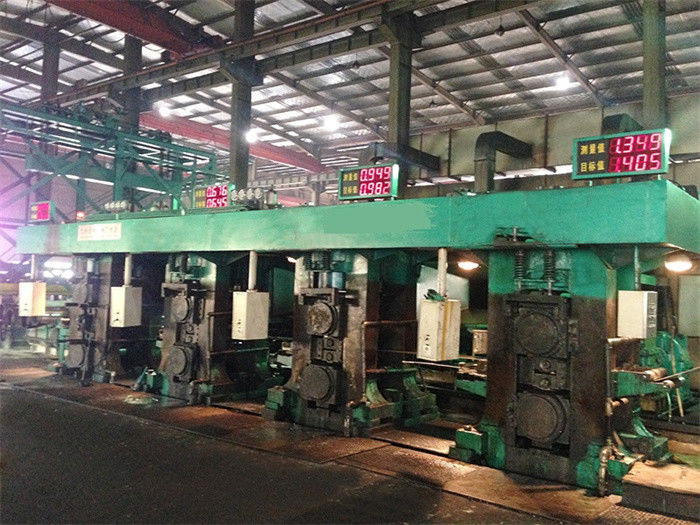

Linea in tandem laminatoio del laminatoio a freddo di 750 quattro supporti di acciaio al carbonio

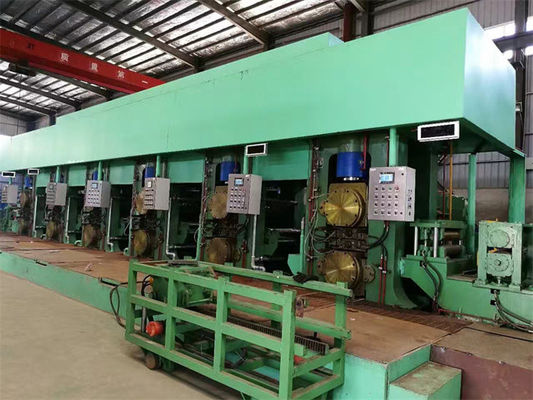

Linea in tandem laminatoio del laminatoio a freddo di 750 quattro supporti di acciaio al carbonio
