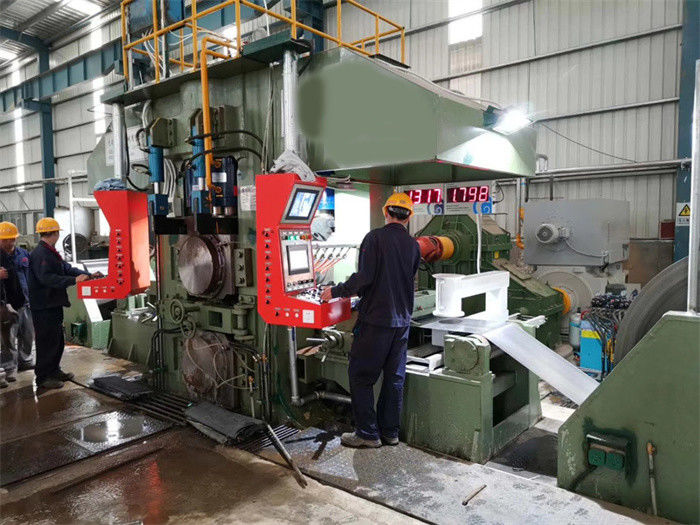

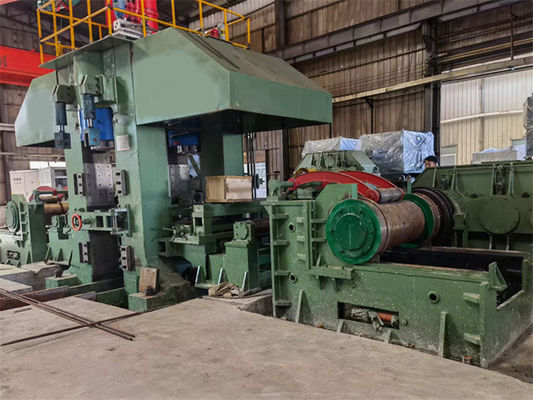

AGC ad alta velocità /AFC/APC 6Hi che inverte la linea del laminatoio a freddo (1450)
il laminatoio a freddo reversibile di φ370/φ415/φ1180×1380mm 6hi è laminatoio a freddo di alta alta precisione ad alta velocità di configurazione con i parametri sotto:
| Materia prima |
| Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE |
| strength≤ di tensione 610N/mm2 dello strength≤ 360N/mm2 del rendimento |
| larghezza di spessore x (900-1250) millimetro di 2-3.5mm |
| ID610mm OD2000 27T massimo |
| Prodotto finito |
| 0,12 -0.8mm x 900 -1250mm |
| ID508 X OD2000 x 27T |
| ciao mulino inverso 1380 6 |
| rullo del lavoro di φ370-φ330×1380mm |
| rulli medi di φ415~φ375×1380mm |
| rulli di sostegno di φ1180-φ1080×1300mm |
| Piegamento del rullo del lavoro (lato singolo +/-): 375/280KN |
| Piegamento medio del rullo (lato singolo +): 450KN |
| Trasferimento medio del rullo: ±150mm |
| Forza di rotolamento massima: 15000KN |
| Coppia di torsione di rotolamento massima: 110KN.M |
| Velocità di rotazione: 1300m/min massimo |
Composizione:
Uncoiler, 1set Automobile di carico della bobina, 1set Raddrizzatore capo della bobina, 1set
Recoiler prima del mulino, 1set Bobina che scarica automobile, 1set
Elaborazione della tavola prima del mulino, 1set
laminatoio a freddo reversibile di φ370/φ415/φ1180×1380mm 6hi
Elaborazione della tavola dopo il mulino, 1set
Attrezzatura cambiante del rullo, 1set
Recoiler dopo il mulino, 1set Bobina che scarica automobile, 1set
Circuito idraulico ad alta pressione per i servo cilindri 1Set di AGC
Circuito idraulico di pressione media per il rullo che piega 1set
Circuito idraulico di pressione normale per le azioni idrauliche 1set
APC, AFC, sistema di controllo elettrico di AGC 1Set
Sistema di lubrificazione (sistema di liquido refrigerante emulsionato, lubrificazione del gas di olio, lubrificazione a olio sottile)
Descrizione del sistema di controllo elettrico:
| 1 alimentazione elettrica e sistema di distribuzione |
| |
stransformer dell'azionamento del trasformatore e del motore 710V dell'azionamento 400V |
| |
Sistema di distribuzione di potere di bassa tensione |
| |
Sistema di UPS |
| 2 sistemi di azionamenti del motore principale |
| |
Il sistema dell'impulso principale comprende gli azionamenti di uncoiler, recoiler prima del mulino, il rullo superiore del mulino principale, il rullo più basso del mulino principale, recoiler dopo recoiler, prende l'uso del regolatore di frequenza di CA, compreso i gabinetti di azionamento, motori di azionamento. |
| |
Il controllo di frequenza di CA è serie di SINAMICS S120, la sbarra collettrice di corrente continua comune che si collega con parecchi motori, fermata di risposte. |
| |
Colleghi il sistema dell'impulso principale con il sistema di automazione da Profibus |
| un sistema di 3 azionamenti ausiliario del motore |
| |
I motori dei rulli del deflettore adottano S120, pompano i motori di elaborazione della stazione di lubrificazione per adottare gli invertitori di frequenza di G120XA. |
| |
azionamento del motore di velocità costante |
| sistema di automazione 4 |
| |
Grado L0, grado di base L1, HMI L1.5 di controllo dell'azionamento del sistema di automazione. |
| |
un controllo sequenziale di logica S7-315 |
| |
un altri sistema di azionamento del motore e sistema di controllo produzione (S7-400+2×FM458) |
| |
collegamento a distanza dell'ingresso/uscita |
| |
AGC, AFC, controllo dell'APC |
| Una stazione di 5 operazioni |
| |
Stazione svolgentesi di operazione |
| |
Stazione principale di operazione |
| |
Pannello di operazione dell'entrata |
| |
Pannello di operazione dell'uscita |
| 6 metri e sistemi di ispezione |
