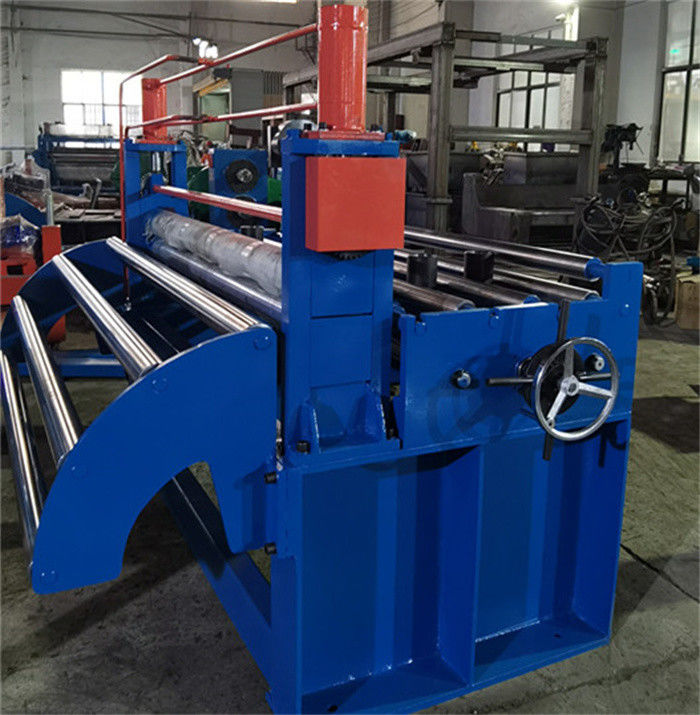

Macchina per la linea di taglio in acciaio pesante per lamiere a bobina ad alta resistenza
Descrizione
La macchina per la linea di taglio in acciaio è una macchina utilizzata per tagliare e riavvolgere vari tipi di acciaio.E' un materiale indispensabile e importante nella produzione industriale moderna.Il processo operativo della macchina per la linea di taglio della striscia di acciaio comprende principalmente fasi quali alimentazione automatica, taglio della bobina di acciaio, movimento del porta bobina e avvolgimento.
Questa apparecchiatura ha un elevato grado di automazione e può essere personalizzata in base alle esigenze del cliente per produrre strisce di acciaio di diverse specifiche e spessori.Rispetto alle apparecchiature di taglio manuali tradizionali, le macchine per la linea di taglio di strisce di acciaio pesanti hanno una maggiore efficienza di lavoro, una maggiore precisione di taglio e una qualità del prodotto più stabile e affidabile.
Inoltre, la macchina per la linea di taglio della striscia d'acciaio ha anche i vantaggi di un funzionamento semplice, una manutenzione conveniente, sicurezza e affidabilità,E'un' attrezzatura indispensabile e importante nella moderna produzione industriale.A causa dell'applicazione estremamente ampia delle strisce d'acciaio, sono state ampiamente utilizzate anche le macchine per la linea di taglio di strisce d'acciaio pesanti.
Le bobine di acciaio ad alto tenore di carbonio sono acciaio ad alta resistenza alla trazione, molto duro e ad alta elasticità, utilizzato per la fabbricazione di utensili, coltelli, molle, ecc. Grado di acciaio: grado di acciaio: ASTM1050,1075,1080, 1085, 1090, 1095, C67S gamma di resistenza alla trazione intorno a 750Mpa-1000Mpa
Le lamiere di acciaio ad alta resistenza alla trazione in bobine sono di acciaio di alta qualità e richiedono un taglio di alta qualità.
Realizziamo e forniamo macchine di taglio di bobine in acciaio ad alta resistenza a clienti nazionali a Shanghai e Suzhou e a clienti stranieri negli Stati Uniti.
Conosciamo bene le esigenze dei clienti di linee di taglio di bobine laminate a caldo e quali macchine di configurazione si adattano al mercato.Abbiamo fornito centinaia di serie di macchine di taglio HR ai clienti di tutto il mondo, benvenuti alle vostre domande.
Composizione e caratteristiche
1.Very Strong decoiler and coil opening press roller and peeler shoveling plate, per tenere la bobina di acciaio costantemente nel momento in cui la striscia di acciaio viene tirata fuori, e inviare la testa della striscia nell'apparecchiatura di alimentazione.
2.Slitter: i supporti, gli alberi, i coltelli sono più grandi e più resistenti del normale.
3.Il ripiegatore di rottami di bordo adotta la tensione di tipo coppia, più forte ed efficiente.
4Il circuito del pozzo dell'accumulatore è più lungo e abbastanza profondo da assicurarsi che la striscia d'acciaio si accumuli.
5L'unità di rifornimento della tensione possiede sia il feltro a rulli che il feltro a lana per fornire una tensione stabile regolabile per il retrocesso.
6.La bobina di ricollocazione è dotata di un separatore a braccio superiore di tipo portale, con strisce di separazione da cima a pressione.
7La velocità di taglio è di solito limitata a 80 m/min.
8I coltelli da taglio saranno materiali speciali adatti per il taglio dell'acciaio duro.
9Il sistema idraulico, quali cilindri idraulici, valvole, deve essere robusto e più resistente.
Processo di layout:
Sella di preparazione della bobina, carro di carico della bobina, scaricatore con rullo di stampa, peeler della testa della bobina, alimentatore a pizzico e 5 rullo Pre-nivelare, taglio, cerchio di fossa 1, guida laterale, taglio, avvolgitore di rottami, cerchio di fossa 2,Tensione e pre-separatore, rullo a spinta e deflettore, retroiler con separatore a braccio superiore, carrello di scarica a bobina
Parametri:
| Linea di taglio (0,2-3,0) x 1550 80 mpm |
Parametri |
| In arrivo bobine in acciaio |
ID508mm, 610mm, OD2000mm, peso della bobina 30T |
| Fabbricazione a partire da prodotti della voce 8528 |
ID508mm, OD2000mm, peso della bobina 30T max |
| Larghezza della bobina madre |
500-1550 mm |
| Larghezza della bobina |
50 mm -1500 mm |
| Numero di taglio |
1 mm x 30 fessure; 3 mm x 8 fessure |
| Motori principali |
Slitter 132 kW + Recoiler 160 kW |
| Coltello da taglio |
ID250 x OD380 x 20 mm SLD, HRC60-61 |
| Manico di rimbocco |
Manico da 508 mm |
| Opzionale |
Fabbricazione a partire da prodotti della voce 8528 |
| Velocità di taglio |
0-80 mpm regolabile |
| Configurazione |
Siemens PLC, Parker DriveR, Valvole Rexroth |
| Precisione di taglio |
Larghezza di fessura ±0,10 mm; camber ±0,1 mm/m; bur 5% dello spessore; bosco di ricollo <0,5 mm |
Configurazione:
| Parte |
Materiale, lavorazione, marchio |
| Fabbricazione a partire da materiali di cui all'allegato 1 |
40Cr, HB250-275, HRC55-58 |
| Albero di taglio |
42CrMo forgiatura, HB280-300, temperatura a media frequenza superficiale HRC50-55, rivestimento cromato duro, lucidatura superficiale |
| Cornice, basi |
Q235-A,Q345 saldatura di lamiere di acciaio, trattamento di ricottura |
| Carrozzeria della scatola di cambio |
Q345 Saldatura di lastre, trattamento termico, sabbiatura, verniciatura di base |
| Dispositivi: |
Acciaio da forgia 40Cr, HB240-255, denti a faccia indurita, denti macinati |
| Discolatore, segmenti di ricollolatore: |
45# Acciaio fuso, temperatura, rivestimento e lucidatura con cromo duro |
| Pompa idraulica |
Pompa variabile a pistone Yuken |
| PLC |
Siemens S200 |
| Portamento |
HRB, ZWZ, SKF |
| Parti pneumatiche |
Attacco aereo, SMC |
