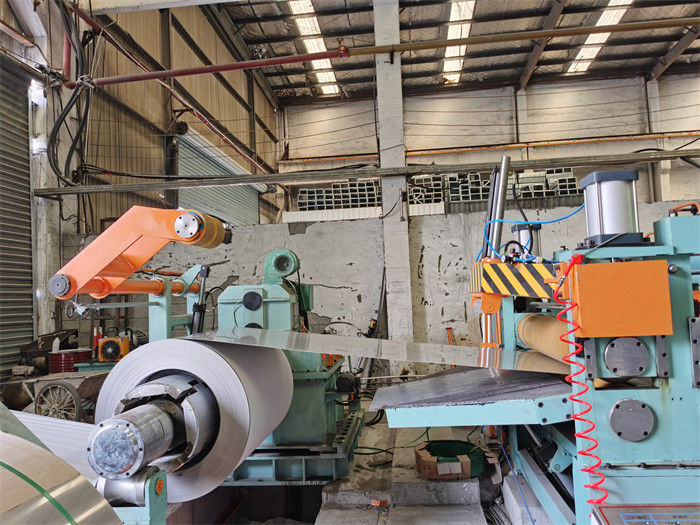

Lamiera di acciaio automatica di alta precisione ad alta velocità che fende linea macchina
Product Details
0.3-3 x 1300 linee di taglio macchina
,100m/min che fende linea macchina
,Linea di taglio ad alta velocità macchina
Lamiera di acciaio automatica di alta precisione ad alta velocità che fende linea macchina
Le caratteristiche principali di questa macchina includono:
Alto livello di automazione: alimentazione automatica, taglio automatico, bobina automatica, controllo completamente automatico, nessun'esigenza di intervento manuale, riducente lavoro manuale nella produzione.
Alta accuratezza tagliente: Questa macchina adotta la tecnologia tagliente avanzata, che può raggiungere il taglio di alta precisione ed ad alta velocità, efficacemente migliorante la qualità del prodotto.
Forte abilità d'elaborazione: La linea di taglio del piatto d'acciaio ha forte abilità d'elaborazione, che può elaborare simultaneamente i piatti d'acciaio multipli delle specifiche e degli spessori differenti per soddisfare le esigenze differenti di produzione.
Forte adattabilità: Questa macchina è non solo adatta a tagliare i piatti di acciaio al carbonio, ma anche a tagliare i tipi differenti di piatti, quali i piatti di acciaio inossidabile, i piatti di acciaio di colore, ecc.
Di conseguenza, le linee di taglio automatiche del piatto d'acciaio sono ampiamente usate nell'industria siderurgica, particolarmente nelle industrie quali gli elettrodomestici automobilistici di fabbricazione, di spazio aereo, del costruzione e, con il valore importante dell'applicazione.
Composizione
La bobina che prepara la sella, alimentatore apri della testa di carico dell'automobile della bobina, di Uncoiler, della bobina, di pizzico & Pre-livellatore, tosa, scava l'accumulatore 1, guida dell'entrata, argano del residuo, della taglierina, Pit Accumulator 2, tenditore e preseparatore, taglio della posta e rullo del deflettore, recoiler con il separatore overarm, bobina che scarica l'automobile, (cancello girevole)
- Uncoiler: tipo a mensola del singolo mandrino per il carico 15-20T della bobina o doppio uncoiler delle teste della conicità per 20 -30T
- Alimentatore e Preleveler di pizzico: striscia d'acciaio d'alimentazione di pizzico alla taglierina nel trotto e nella striscia dell'alimentazione nell'accumulatore del pozzo nel modo automatico.
- La taglierina è il cuore della linea di taglio, installa i coltelli a disco, distanziatori, anelli di gomma o le strisce di legno per realizzare fendendo, scambio veloce delle doppie taglierine è facoltative
- Rullo di pressione delle code della fessura: installato sulla tavola del rotolo sopra gli argani del residuo, per premere le strisce fendute le code non cadono nel ciclo del pozzo.
- Argano del residuo: il tipo verticale o il tipo orizzontale è disponibile, finisce i residui del bordo.
- Separazione delle strisce: una separazione di tre strisce di volte (due volte prima di tensione, una volta prima di retrocedere).
- Stazione di tensionamento: i canali hanno scanalato i fasci per premere la lana ritenuta per fornire la tensione regolabile retrocedere.
- Rullo della codifica del deflettore: devii la direzione delle strisce prima della linea la velocità della misura e retrocedere per realizzare la sincronizzazione fra la taglierina e il recoiler
- Recoiler: il mandrino senza cuciture o il mandrino normale di segmenti è a disposizione, per finire le strisce nell'ordine nell'ambito della separazione delle strisce della stampa.
Parametri
| Bobina della madre | Taglio del numero | Taglio della velocità | Taglio della precisione | Strumenti | Potere | Capacità |
|
0.3-3mm spessi larghezza di 300-1300mm IDENTIFICAZIONE di 508mm 1800mm OD peso 20T |
25strips per 0.3-1mm;
10strips per 2.0-3.0mm; |
0-120m/min regolabile |
strisce di 20-1300mm; ≤+/-0.10mm ha fenduto la larghezza, gobba d'avvolgimento ≤0.5mm. |
Coltelli: SKD11, SLD, H13K Distanziatori: Acciaio 45# Cuscino: di gomma, l'unità di elaborazione suona Separatore di nylon 16Mn che separa i dischi |
260KW totale Taglierina 90KW Bobinatrice 110KW |
bobina 15T di 30mins/coil x, 8hours 240T |
Disegno del layout
